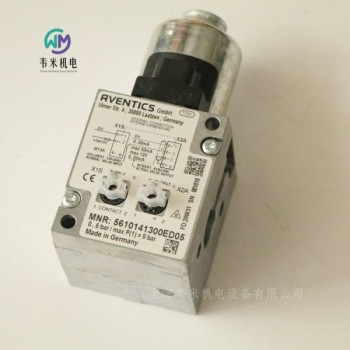

AVENTICS安沃驰E/P压力调节阀, 系列 ED05 5610141300
ED05-000-060-020-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等*IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端0 ... 20 mA
设定值输入端0 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰E/P压力调节阀5610141300安沃驰AVENTICS三位五通换向阀, 系列 CD04-5777420220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
*导 内部
密封原理 软密封
工作压力范围 3.5 ... 10 bar
控制压力 小/大 3.5 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
额定流量 1-2 900 l/min
额定流量 2-3 900 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
防护等* 带接口 IP65
兼容性目录 14
暂载率 100 %
在多线路导线板上的组装 P-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD04-5772550220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
额定流量 1-2 900 l/min
额定流量 2-3 900 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
防护等* 带接口 IP65
兼容性目录 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772072220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772075280
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772085302
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772960220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776075302
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777775302
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776605302
标准化 NAMUR
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维,压铸锌
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 普通底板
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
*导 内部
密封原理 软密封
标准 NAMUR
工作压力范围 3 ... 10 bar
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列-0822123006
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 63 mm
活塞杆螺纹 M16x1,5
标准化 ISO 15552
行程 160 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 3/8
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763600620
标准化 ISO 15407-1
尺寸 26 mm
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
不含LABS
标准化电路接口 EN 175301-803, C型
防护等* IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
连接类型 底板连接
标准 ISO 15407-1, 26 mm
标准化电路接口 EN 175301-803, C型
合格证书 不含LABS
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1010 l/min
压缩空气连接 依据 ISO 15407-1
防护等* 带接口 IP65
暂载率 100 %
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
重量 0.21 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
电压小于 50 V DC 则不带保护触点。
AVENTICS安沃驰2x二位三通 换向阀, 系列 CD01-PA-5763990220
标准化 ISO 15407-1
尺寸 26 mm
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
不含LABS
标准化电路接口 EN 175301-803, C型
防护等* IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
连接类型 底板连接
标准 ISO 15407-1, 26 mm
标准化电路接口 EN 175301-803, C型
合格证书 不含LABS
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
压缩空气连接 依据 ISO 15407-1
防护等* 带接口 IP65
暂载率 100 %
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
重量 0.25 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763650220
标准化 ISO 15407-1
尺寸 26 mm
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
不含LABS
标准化电路接口 EN 175301-803
防护等* IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
连接类型 底板连接
标准 ISO 15407-1, 26 mm
标准化电路接口 EN 175301-803
合格证书 不含LABS
控制压力 小/大 2 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1010 l/min
压缩空气连接 依据 ISO 15407-1
防护等* 带接口 IP65
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 17 ms
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
重量 0.26 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
电压小于 50 V DC 则不带保护触点。
