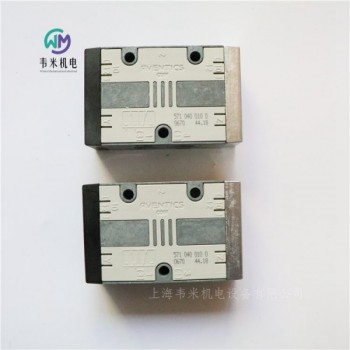

安沃驰AVENTICS二位三通换向阀, 系列 CD07 5710400100
CD07-3/2NC-SR-G014-G014-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn1400 l/min
换向原理3/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口G 1/4
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小3 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气接口处的规格常关/常开
压缩空气连接 排气G 1/4
压缩空气连接 *导 排气G 1/8
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822120005
PRA-DA-032-0125-0322111100000000000000-B
AVENTICS PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ32 mm
行程125 mm
实用原则双作用式
缓冲pneumaticky nastavitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力505 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度16.5 mm
缓冲能量4.8 J
重量 0 mm行程0.5 kg
重量 +10 mm行程0.022 kg
大行程1600 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822124006
PRA-DA-080-0160-0322111100000000000000-B
AVENTICS PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程160 mm
实用原则双作用式
缓冲pneumaticky nastavitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰AVENTIC型材气缸符合 ISO 15552 标准， PRA 系列 0822124003
PRA-DA-080-0080-0322111100000000000000-B
AVENTICS PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程80 mm
实用原则双作用式
缓冲pneumaticky nastavitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰AVENTICS二位五通换向阀, 系列 WV02 0820238001
WV02-5/2XX-AS
安沃驰 WV02 系列带阳*氧化铝外壳滑阀的特点是开关时间短，开关压力小，而且低摩擦系数的密封件使之功耗也低。
规格
操作气动
额定流量Qn500 l/min
换向原理5/2
复位型带弹簧复位/空气弹簧复位
操作元件单线圈
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力2 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
*导外部的
大控制压力10 bar
低环境温度0 °C
高环境温度80 °C
介质温度小值0 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
在多线路导线板上的组装PRS-导线板
安装螺钉M3
重量0.08 kg
材料：外壳铝材
特点
质量轻
可靠
开关时间短 (8-12 ms)
低功耗
可互换导阀
装配在阀组模块上
安沃驰AVENTICS二位三通换向阀, 系列 ST 0820212001
VVST-3/2NC
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作气动
额定流量Qn280 l/min
换向原理3/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理金属密封
阀门结构形式滑阀
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度80 °C
介质温度小值-15 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
拧紧螺栓的小扭力2.5 Nm
重量0.18 kg
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装
安沃驰AVENTICS二位五通换向阀, 系列 ST 0820204003
VVST-5/2SR
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作气动
额定流量Qn280 l/min
换向原理5/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理金属密封
阀门结构形式滑阀
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度80 °C
介质温度小值-15 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
拧紧螺栓的小扭力2.5 Nm
重量0.231 kg
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装
安沃驰AVENTICS二位五通换向阀, 系列 ST 0820205003
VVST-5/2DP
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作气动
额定流量Qn280 l/min
换向原理5/2
复位型带空气弹簧复位
操作元件单面气动操作
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理金属密封
阀门结构形式滑阀
控制压力小1.5 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度80 °C
介质温度小值-15 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
拧紧螺栓的小扭力2.5 Nm
重量0.231 kg
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装
安沃驰AVENTICS二位五通换向阀, 系列 TC08 0820260003
TC08-5/2XX-DO-E-SGL
AVENTICS TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作气动
额定流量Qn800 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.9 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
*导外部的
控制压力小2 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
压缩空气连接 排气G 1/8
压缩空气连接 *导 排气M5
流量导数b0.36
流动电导系数C3.5 l/(s*bar)
在多线路导线板上的组装P-导线板
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置
安沃驰AVENTICS二位五通换向阀, 系列 TC15 0820258003
TC15-5/2XX-DO-E-SGL
AVENTICS TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作气动
额定流量Qn1500 l/min
换向原理5/2
操作元件双线圈
压缩空气 接口 出口G 1/4
连接类型管式连接
小运行压力-0.9 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
*导外部的
控制压力小2 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
压缩空气连接 排气G 1/4
压缩空气连接 *导 排气M5
流量导数b0.33
流动电导系数C6.8 l/(s*bar)
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置
安沃驰AVENTICS二位三通换向阀, 系列 565 5652010000
V565-3/2NC-SR
安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。
规格
操作气动
额定流量Qn4240 l/min
压缩空气 接口 出口G 1/2
连接类型底板连接
小运行压力-1 bar
大运行压力10 bar
阀门结构形式提动阀
控制压力小3.5 bar
大控制压力10 bar
低环境温度-20 °C
高环境温度70 °C
介质温度小值-20 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
重量0.55 kg
材料：外壳铝材
密封件材料丙烯腈合成材料, 氟（石炭）橡胶（FKM）
特点
坚固的铝质外壳
模块组装
适用于高流速/高工作压力
恶劣环境的理想选择
带气动操作的版本其应用温度可高达 120°C
安沃驰AVENTICS二位三通换向阀, 系列 565 5652310000
V565-3/2NC-SR-30BAR
安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。
规格
操作气动
额定流量Qn4240 l/min
压缩空气 接口 出口G 1/2
连接类型底板连接
小运行压力-1 bar
大运行压力30 bar
阀门结构形式提动阀
控制压力小5.5 bar
大控制压力10 bar
低环境温度-20 °C
高环境温度70 °C
介质温度小值-20 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
重量0.55 kg
材料：外壳铝材
密封件材料丙烯腈合成材料, 氟（石炭）橡胶（FKM）
特点
坚固的铝质外壳
模块组装
适用于高流速/高工作压力
恶劣环境的理想选择
带气动操作的版本其应用温度可高达 120°C
安沃驰AVENTICS二位三通换向阀, 系列 563 5632010000
V563-3/2NC-SR
安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。
规格
操作气动
额定流量Qn1350 l/min
压缩空气 接口 出口G 1/4
连接类型底板连接
小运行压力-1 bar
大运行压力10 bar
阀门结构形式提动阀
控制压力小3.5 bar
大控制压力10 bar
低环境温度-20 °C
高环境温度70 °C
介质温度小值-20 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
重量0.3 kg
材料：外壳铝材
密封件材料丙烯腈合成材料, 氟-树胶
特点
坚固的铝质外壳
模块组装
适用于高流速/高工作压力
恶劣环境的理想选择
带气动操作的版本其应用温度可高达 120°C
AVENTICS气动阀5710400100
