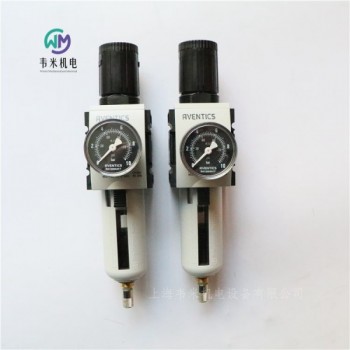

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007211
AS3-FRE-G012-GAU-080-PBP-AC-05.00
AVENTICS AS3 系列是*款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，**、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和**性。
规格
组成部分过滤器-调压阀
接口G 1/2
额定流量Qn5100 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压关闭
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点*个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量
AVENTICS过滤器调压阀R412007211安沃驰AVENTICS阀连接器，CON-VP 系列-8941012462
多针插头, 3+E, 呈 弯角, 90°EN 175301-803未屏蔽带发光二*管 绿色/红色
连接类型 螺钉
屏蔽 未屏蔽
密封件材料 天然橡胶 / 丁二烯橡胶
标准化电路接口 EN 175301-803
防护等* IP65
连接类型 螺钉
低 / 高环境温度 -40 ... 90 °C
额定电压 24 V DC
防护等* IP65
拧紧螺栓的小扭力 0,4 Nm
重量 0,03 kg
规定的保护等*只适用于已安装和检查的状态。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820260003
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
操作 气动
结构特点 滑阀，正重叠
操作 气动
*导 外部的
密封原理 软密封
流量值 800 l/min
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
重量 0,097 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 589-5894600000
Qn = 750 l/min压缩空气 接口 出口 8x1单面气动操作带弹簧复位管式连接单阀
操作元件 单面气动操作
复位型 带弹簧复位
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
额定流量Qn 750 l/min
压缩空气 接口 人口 φ 8x1
压缩空气 接口 出口 φ 8x1
操作 气动
结构特点 提动阀
操作 气动
密封原理 软密封
工作压力范围 0,5 ... 8 bar
控制压力 小/大 3 bar
低 / 高环境温度 -15 ... 60 °C
介质温度范围 -15 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,064 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
可以通过真空运行：接口 1 小在 3 bar ，接口 3 小在 - 0.95 bar
安沃驰AVENTICS二位三通换向阀, 系列 AP-0820408004
Qn 1-2 = 190 l/minQn 2-3 = 150 l/min压缩空气 接口 出口 M5管式连接
换向原理 3/2
结构特点 提动阀
按钮
外壳 铝材
密封件材料 丙烯树胶
Qn 1-2 190 l/min
Qn 2-3 150 l/min
压缩空气 接口 人口 M5
压缩空气 接口 出口 M5
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 °C
介质温度范围 -30 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,05 kg
安沃驰AVENTICS二位三通换向阀, 系列 565-5652010000
结构特点 提动阀
外壳 铝材
密封件材料 丙烯腈合成材料,氟（石炭）橡胶（FKM）
额定流量Qn 4240 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 气动
结构特点 提动阀
操作 气动
流量值 4240 l/min
工作压力范围 -1 ... 10 bar
控制压力 小/大 3,5 ... 10 bar
低 / 高环境温度 -20 ... 70 °C
介质温度范围 -20 ... 70 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,55 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 740-CP-5717461000
Qn = 950 l/min压缩空气 接口 出口 10x1双线圈管式连接可以组装成块防腐蚀手动控制装置 锁定式适合ATEX
操作元件 双线圈
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
耐腐蚀 防腐蚀
额定流量Qn 950 l/min
压缩空气 接口 人口 10x1
压缩空气 接口 出口 10x1
操作 气动
结构特点 膜片式中心阀
操作 气动
*导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
流量值 950 l/min
工作压力范围 2 ... 10 bar
低 / 高环境温度 -15 ... 60 °C
介质温度范围 -15 ... 60 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
在多线路导线板上的组装 PRS-导线板
重量 0,23 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5711000100
Qn = 4100 l/min压缩空气 接口 出口 G 1/2单线圈带空气弹簧复位管式连接适合ATEX
操作元件 单线圈
复位型 带空气弹簧复位
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4100 l/min
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,86 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 AP-0820402103
Qn 1-2 = 250 l/minQn 2-3 = 150 l/min压缩空气 接口 出口 G 1/8管式连接
换向原理 3/2
结构特点 提动阀
滚子杠杆，单向
外壳 铝材
密封件材料 丙烯树胶
Qn 1-2 250 l/min
Qn 2-3 150 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 °C
介质温度范围 -30 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,085 kg
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820258002
Qn = 1500 l/min压缩空气 接口 出口 G 1/4带弹簧复位管式连接
复位型 带弹簧复位
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点 滑阀，正重叠
操作 气动
*导 外部的
密封原理 软密封
流量值 1500 l/min
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2,5 Nm
重量 0,188 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 567-5672310000
Qn = 13620 l/min压缩空气 接口 出口 G 1底板连接
结构特点 提动阀
外壳 铝材
密封件材料 丙烯腈合成材料,氟（石炭）橡胶（FKM）
额定流量Qn 13620 l/min
压缩空气 接口 人口 G 1
压缩空气 接口 出口 G 1
操作 气动
结构特点 提动阀
操作 气动
流量值 13620 l/min
工作压力范围 -1 ... 30 bar
控制压力 小/大 5,5 ... 10 bar
低 / 高环境温度 -20 ... 70 °C
介质温度范围 -20 ... 70 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 1,8 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 565-5652310000
结构特点 提动阀
外壳 铝材
密封件材料 丙烯腈合成材料,氟（石炭）橡胶（FKM）
额定流量Qn 4240 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 气动
结构特点 提动阀
操作 气动
流量值 4240 l/min
工作压力范围 -1 ... 30 bar
控制压力 小/大 5,5 ... 10 bar
低 / 高环境温度 -20 ... 70 °C
介质温度范围 -20 ... 70 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,55 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5711000300
Qn = 4100 l/min压缩空气 接口 出口 G 1/2单线圈带弹簧复位管式连接适合ATEX
操作元件 单线圈
复位型 带弹簧复位
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4100 l/min
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -15 ... 70 °C
介质温度范围 -15 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,86 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 AP-0820400002
换向原理 3/2
结构特点 提动阀
滚轮
外壳 铝材
密封件材料 丙烯树胶
额定流量Qn 550 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
额定流量Qn 550 l/min
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 °C
介质温度范围 -30 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,265 kg
在 6 bar 时以 1 m 的间距测量声压*
安沃驰AVENTICS三位五通换向阀, 系列 563 131-5631311100
Qn = 1100 l/min压缩空气 接口 出口 G 1/4单线圈管式连接
锁定式 不可锁定
操作元件 单线圈
换向原理 5/3
结构特点 提动阀
手柄, 带定位
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 1100 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
封闭方式，封闭类型 不可锁定
操作元件 手柄, 带定位
换向原理 5/3
密封原理 软密封
额定流量Qn 1100 l/min
工作压力范围 0 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,71 kg
安沃驰AVENTICS二位四通换向阀, 系列 563 018-5630180100
Qn = 300 l/min压缩空气 接口 出口 G 1/8单线圈管式连接
锁定式 不可锁定
操作元件 单线圈
换向原理 4/2
结构特点 提动阀
手柄, 带定位
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 300 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
封闭方式，封闭类型 不可锁定
操作元件 手柄, 带定位
换向原理 4/2
密封原理 软密封
额定流量Qn 300 l/min
工作压力范围 0 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,24 kg
安沃驰AVENTICS二位三通换向阀, 系列 563-5632010000
结构特点 提动阀
外壳 铝材
密封件材料 丙烯腈合成材料,氟-树胶
额定流量Qn 1350 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点 提动阀
操作 气动
流量值 1350 l/min
工作压力范围 -1 ... 10 bar
控制压力 小/大 3,5 ... 10 bar
低 / 高环境温度 -20 ... 70 °C
介质温度范围 -20 ... 70 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,3 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5710500190
Qn = 1200 l/min压缩空气 接口 出口 G 1/4单面气动操作 双气控带弹簧复位管式连接-40 °C 耐低温适合ATEX
操作元件 单面气动操作,双气控
复位型 带弹簧复位
结构特点 滑阀，正重叠
外壳 压铸锌
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
抗温性 -40 °C 耐低温
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
压缩空气连接 符合 ISO 228-1 标准
流量值 1200 l/min
工作压力范围 -0,95 ... 10 bar
控制压力 小/大 3,5 ... 10 bar
低 / 高环境温度 -40 ... 70 °C
介质温度范围 -40 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
在多线路导线板上的组装 P-导线板 PRS-导线板
重量 0,5 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5794400000
Qn = 520 l/min压缩空气 接口 出口 6x1单面气动操作带弹簧复位管式连接单阀
操作元件 单面气动操作
复位型 带弹簧复位
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
额定流量Qn 520 l/min
压缩空气 接口 人口 6x1
压缩空气 接口 出口 6x1
操作 气动
结构特点 提动阀
操作 气动
密封原理 软密封
工作压力范围 0,5 ... 8 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -15 ... 60 °C
介质温度范围 -15 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,062 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
