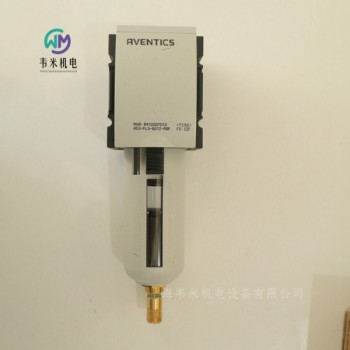

安沃驰AVENTICS过滤器, 系列 AS3-FLS R412007010
AS3-FLS-G012-PBP-AO-05,00
AVENTICS AS3 系列是*款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，**、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和**性。
规格
结构特点标准过滤器
组成部分过滤器
气杯PC材质的容器，配有PA材质的保护篮
接口G 1/2
过滤器气孔直径5 μm
额定流量Qn3500 l/min
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
介质压缩空气, 中性气体
根据ISO 8573-1:2010 标准可达到的大压缩空气等*6 : 7 : -
过滤器的集水杯容积49 cm3
滤清器滤芯可替换
重量0.41 kg
安装位置垂直
结构特点可以组装成块
材料：外壳聚酰胺
材料 正面板丙烯腈合成材料
密封件材料丙烯树胶
材料 螺纹管套压铸锌
材料 气杯聚碳酸酯
材料 防护罩聚酰胺
材料 滤芯聚乙 烯
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量
安沃驰过滤器R412007010安沃驰AVENTICS二位三通换向阀, 系列 AP-0820402102
Qn 1-2 = 250 l/minQn 2-3 = 150 l/min压缩空气 接口 出口 G 1/8管式连接
换向原理 3/2
结构特点 提动阀
滚轮
外壳 铝材
密封件材料 丙烯树胶
Qn 1-2 250 l/min
Qn 2-3 150 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 °C
介质温度范围 -30 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,08 kg
安沃驰AVENTICS三位四通换向阀, 系列563018-5630182100
Qn = 300 l/min压缩空气 接口 出口 G 1/8单线圈管式连接
锁定式 不可锁定
操作元件 单线圈
换向原理 4/3
结构特点 提动阀
手柄, 带定位
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 300 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
封闭方式，封闭类型 不可锁定
操作元件 手柄, 带定位
换向原理 4/3
密封原理 软密封
额定流量Qn 300 l/min
工作压力范围 0 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 0,24 kg
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5711001100
Qn = 4100 l/minQn 1-2 = 4100 l/min压缩空气 接口 出口 G 1/2双线圈管式连接适合ATEX
操作元件 双线圈
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
Qn 1-2 4100 l/min
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4100 l/min
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,86 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5710502110
Qn = 900 l/minQn 1-2 = 1030 l/minQn 2-3 = 880 l/min压缩空气 接口 出口 G 1/4双气控带弹簧复位管式连接适合ATEX
操作元件 双气控
复位型 带弹簧复位
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
Qn 1-2 1030 l/min
Qn 2-3 880 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
压缩空气连接 符合 ISO 228-1 标准
流量值 900 l/min
工作压力范围 -0,95 ... 10 bar
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
在多线路导线板上的组装 P-导线板 PRS-导线板
重量 1,15 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS截止阀-0821003075
截止阀
Qn 2-1 = 340-680 l/min
内螺纹 / 外螺纹
可旋紧
结构特点 提动阀
工作压力范围 2 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
重量 0,059 kg 0821003075
重量 0,103 kg 0821003076
安沃驰AVENTICS传感器, 系列 ST9 0830100385
ST9-PN-K03V-036
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用*个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这*点对*短气缸来说尤为明显。
规格
直接安装用于系列KHZ气缸
结构延长脉冲持续时间
用于系列延长脉冲持续时间
凹槽宽度9 mm 沟槽
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 7 mA
静态电流（无负荷）< 3 mA
防护等*IP65, IP67
低环境温度-10 °C
高环境温度70 °C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.2 A
工作频率2000 Hz
开关点精度±0,1 mT
发光二*管状态显示黄色
电气连接线芯外露部分镀锡
*数3-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
防短路能力短路保护, 反*性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L3 m
材料：外壳环氧树脂
材料 电缆外皮聚氯乙烯
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带*个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号
安沃驰AVENTICS传感器, 系列 ST9 0830100460
ST9-R2-M008-24 1=+ 3=A
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用*个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这*点对*短气缸来说尤为明显。
规格
直接安装用于系列KHZ气缸
凹槽宽度9 mm 沟槽
连接方式型簧片型
额定电流，接通状态< 7 mA
防护等*IP67, IP65
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度±0,1 mT
发光二*管状态显示黄色
电气连接接插式 8
*数2-針
大工作电压 DC24 V DC
工作电压 AC，大值24 V AC
防短路能力反*性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
重量0.01 kg
材料：外壳聚酰胺
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带*个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号
安沃驰AVENTICS传感器, 系列 SN6 8940410602
SN6-R2-DB09-048 WITHOUT LED
安沃驰 SN6 系列磁簧传感器适配拉杆气缸，其耐热抗震的特点非常适合严苛应用。
规格
间接安装用于系列523, ITS, TRB气缸
连接方式型簧片型
开关容量60 W / 60 VA
防护等*IP65
低环境温度-25 °C
高环境温度75 °C
换向电流(开关电流)，直流电，大值.3 A
换向电流(开关电流)，交流电，大值.3 A
开关点精度±0,1 mT
电气连接多芯插头
电气连接B型 工业
*数2-針
小工作电压 DC10 V DC
大工作电压 DC48 V DC
小工作电压 AC10 V AC
工作电压 AC，大值48 V AC
冲击阻力50 g / 11 ms
振动阻力35 g (50 - 2000 Hz)
材料：外壳聚醚氨
特点
触点类型：簧片
ATEX
变型：form B、工业
2 针
耐热
AVENTICS传感器, 系列 SN6 8940410612
SN6-R2-DB09-250 MIT LED
安沃驰 SP1 系列磁簧传感器适配拉杆气缸，其耐热抗震的特点非常适合严苛应用。
规格
间接安装用于系列523, TRB, ITS
连接方式型簧片型
开关容量50 W / 50 VA
防护等*IP65
低环境温度-25 °C
高环境温度75 °C
换向电流(开关电流)，直流电，大值.0.5 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度±0,1 mT
发光二*管状态显示黄色
电气连接多芯插头
电气连接B型 工业
*数2-針
小工作电压 DC10 V DC
大工作电压 DC48 V DC
小工作电压 AC10 V AC
工作电压 AC，大值48 V AC
防短路能力反*性保护
冲击阻力50 g / 11 ms
振动阻力35 g (50 - 2000 Hz)
材料：外壳聚醚氨
特点
触点类型：簧片
ATEX
变型：form B、工业
2 针
耐热
AVENTICS传感器, 系列 SN2 R412004800
SN2-PN-M008-030 EPOXYDHARZ
规格
间接安装用于系列CSL-RD, PRA, ICM, RPC, FLT, TRR, ITS, MNI, CVI, TRB气缸
结构延长脉冲持续时间
用于系列延长脉冲持续时间
连接方式型电子 PNP
额定电流，接通状态< 15 mA
静态电流（无负荷）< 10 mA
防护等*IP67
低环境温度-10 °C
高环境温度70 °C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率2000 Hz
开关点精度±0,1 mT
发光二*管状态显示黄色
电气连接多芯插头
电气连接M8
*数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反*性保护
材料：外壳环氧树脂
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带*个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号
安沃驰AVENTICS压力开关, 系列 PM1 R412010713
PM1-M3-G014-002-160-DINA-CON
AVENTICS PM1 系列压力开关
安沃驰 PM1 是用于测量压缩空气和非侵蚀性气体的紧凑型压力开关。PM1 系列允许用户在 -0.9 至 16 bar 的不同压力范围内选择。
规格
功能更换器(机械)
大工作电压 DC30 V DC
结构特点波纹管，受弹簧张力，可调节
安装位置任意
开关压力，小值/0.2 bar
开关压力，大值16 bar
压缩空气接口型号内螺纹
压缩空气连接G 1/4
小运行压力0.2 bar
大运行压力8 bar
低环境温度-20 °C
高环境温度80 °C
介质温度小值-10 °C
介质温度大值80 °C
介质液压油, 压缩空气
测量尺寸相对压力
开关元件微型开关(输入/输出)
超压保险80 bar
工作频率1,5 Hz
冲击阻力 max.15 g
振动阻力10 g (60 - 500 Hz)
重复精度按%（相对于终值）± 1 %
开关点可调节的
滞环大压力切换误差
小工作电压 DC12 V DC
特点
坚固的外壳
提供 -0.9 至 0 bar、-0.9 至 1 bar、-0.9 至 3 bar 或 0.2 至 16 bar 压力范围
各种过程连接件
提供 ATEX 认证型号
安沃驰AVENTICS压力开关, 系列 PM1 R412010718
PM1-M3-F001-002-160-DINA-CON
PM1 系列压力开关
安沃驰 PM1 是用于测量压缩空气和非侵蚀性气体的紧凑型压力开关。PM1 系列允许用户在 -0.9 至 16 bar 的不同压力范围内选择。
规格
功能更换器(机械)
大工作电压 DC30 V DC
结构特点波纹管，受弹簧张力，可调节
安装位置任意
开关压力，小值/0.2 bar
开关压力，大值16 bar
压缩空气接口型号带O形环的法兰
压缩空气连接 5x1,5
小运行压力0.5 bar
大运行压力8 bar
低环境温度-20 °C
高环境温度80 °C
介质温度小值-10 °C
介质温度大值80 °C
介质压缩空气, 液压油
测量尺寸相对压力
开关元件微型开关(输入/输出)
超压保险80 bar
工作频率1,5 Hz
冲击阻力 max.15 g
振动阻力10 g (60 - 500 Hz)
重复精度按%（相对于终值）± 1 %
开关点可调节的
滞环大压力切换误差
小工作电压 DC12 V DC
特点
坚固的外壳
提供 -0.9 至 0 bar、-0.9 至 1 bar、-0.9 至 3 bar 或 0.2 至 16 bar 压力范围
各种过程连接件
提供 ATEX 认证型号
安沃驰AVENTICS压力传感器, 系列 PE5 R412010763
PE5-PN-G014-V10-010-M12
PE5 系列压力传感器
安沃驰 PE5 系列电子压力传感器结合了电子精确度和多种功能，具有高的用户易用性。
规格
大工作电压 DC30 V DC
开关压力，小值/-1 bar
开关压力，大值1 bar
合格证书cULus, RoHS, 符合 REACH 标准, CE认证, 不含LABS
压缩空气接口型号内螺纹
压缩空气连接G 1/4
低环境温度0 °C
高环境温度60 °C
介质温度小值0 °C
介质温度大值60 °C
介质压缩空气（大 40 μm）
压缩空气中的含油量 大40 mg/m3
测量尺寸相对压力
显示颜色可调：绿色或红色, LCD 显示器, 4位
显示可设置为psi, kPa, bar, MPa, inHg
开关逻辑电路常开/常闭(可调节)
超压保险5 bar
冲击阻力 max.30 g
振动阻力5 g (10 - 150 Hz)
精度（100％满量程）± 2 % 包括温度波动, ±1,5% 10 - 30°C的温度范围
重复精度按%（相对于终值）± 0,2 %
转换时间< 5 ms
开关点调节范围0 ... 100%
返回连接点调节范围0 ... 100%
滞环可调节的
特点
经简化的菜单导航符合 VDMA 标准
防护等*提高到 IP65 和 IP67
包含零点偏移功能
自由选择 PNP、NPN， 可自由选择
电流和电压间开关的选项
UL 认证，无 PWIS
符合 CE、RoHS 和 Reach 标准
安沃驰AVENTICS压力传感器, 系列 PE5 R412010767
PE5-PN-G014-100-M12
PE5 系列压力传感器
安沃驰 PE5 系列电子压力传感器结合了电子精确度和多种功能，具有高的用户易用性。
规格
大工作电压 DC30 V DC
开关压力，小值/0 bar
开关压力，大值10 bar
合格证书不含LABS, 符合 REACH 标准, cULus, RoHS, CE认证
压缩空气接口型号内螺纹
压缩空气连接G 1/4
低环境温度0 °C
高环境温度60 °C
介质温度小值0 °C
介质温度大值60 °C
介质压缩空气（大 40 μm）
压缩空气中的含油量 大40 mg/m3
测量尺寸相对压力
显示LCD 显示器, 4位, 颜色可调：绿色或红色
显示可设置为psi, inHg, kPa, MPa, bar
开关逻辑电路常开/常闭(可调节)
超压保险15 bar
冲击阻力 max.30 g
振动阻力5 g (10 - 150 Hz)
精度（100％满量程）±1,5% 10 - 30°C的温度范围, ± 2 % 包括温度波动
重复精度按%（相对于终值）± 0,2 %
转换时间< 5 ms
开关点调节范围0 ... 100%
返回连接点调节范围0 ... 100%
滞环可调节的
特点
经简化的菜单导航符合 VDMA 标准
防护等*提高到 IP65 和 IP67
包含零点偏移功能
自由选择 PNP、NPN， 可自由选择
电流和电压间开关的选项
UL 认证，无 PWIS
符合 CE、RoHS 和 Reach 标准
