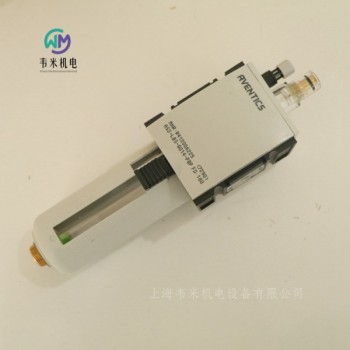

安沃驰AVENTICS标准-喷雾润滑器, 系列 AS2-LBS-R412006225
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
防护罩 带有保护杯
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2800 l/min
压缩空气连接 G 1/4
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0,5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
油雾器的集水杯容积 40 cm3
加油方式 运行时的半自动加油 手动加油
重量 0,229 kg
加油速度为每分钟 1000 升 1-2 滴
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
AVENTICS喷雾润滑器R412006225安沃驰AVENTICS传感器, 系列 ST4-R412019687
4 mm T-沟槽带电缆多芯插头, M8, 3-針, 带滚花螺钉UL 认证电子 PNP直接安装用于系列 PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI间接安装用于系列 MNI, CSL-RD, ICM
连接方式型 电子 PNP
开关逻辑电路 常开
电缆长度 0.5 m
外壳 聚酰胺(尼龙) 增强型玻璃纤维
电缆 带电缆
UL (Underwriters Laboratories),cULus,RoHS
防护等* IP65,IP67
芯数 3-針
接口尺寸 M8
类型 多芯插头
凹槽宽度 4 mm T-沟槽
用于系列 PRA,SSI,GSU,RTC,CKP,GPC,MSC,MSN,RCM,CVI
合格证书 UL (Underwriters Laboratories), cULus, RoHS
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67
开关点精度 ±0,1 mT
小 / 大运行电压 DC 10 ... 30 V DC
开关逻辑电路 常开
显示 发光二*管
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 0,3 0,5 m
安装螺钉 组合情况：活塞环开口（槽缝）与内六角
不得超过大交换容量。
安沃驰AVENTICS传感器, 系列 ST4-R412019680
4 mm T-沟槽带电缆开放式电缆终端, 3-針UL 认证电子 PNP直接安装用于系列 PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI间接安装用于系列 MNI, CSL-RD, ICM
连接方式型 电子 PNP
开关逻辑电路 常开
电缆长度 3 m
外壳 聚酰胺(尼龙) 增强型玻璃纤维
电缆 带电缆
UL (Underwriters Laboratories),cULus,RoHS
防护等* IP65,IP67
芯数 3-針
类型 开放式电缆终端
凹槽宽度 4 mm T-沟槽
用于系列 PRA,SSI,GSU,RTC,CKP,GPC,MSC,MSN,RCM,CVI
合格证书 UL (Underwriters Laboratories), cULus, RoHS
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67
开关点精度 ±0,1 mT
小 / 大运行电压 DC 10 ... 30 V DC
开关逻辑电路 常开
显示 发光二*管
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 3 5 m
安装螺钉 组合情况：活塞环开口（槽缝）与内六角
不得超过大交换容量。
安沃驰AVENTICS传感器, 系列 ST4-R412019689
4 mm T-沟槽带电缆多芯插头, M12, 3-針, 带滚花螺钉UL 认证电子 PNP直接安装用于系列 PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI间接安装用于系列 MNI, CSL-RD, ICM
连接方式型 电子 PNP
开关逻辑电路 常开
电缆长度 0.3 m
外壳 聚酰胺(尼龙) 增强型玻璃纤维
电缆 带电缆
UL (Underwriters Laboratories),cULus,RoHS
防护等* IP65,IP67
芯数 3-針
接口尺寸 M12
类型 多芯插头
凹槽宽度 4 mm T-沟槽
用于系列 PRA,SSI,GSU,RTC,CKP,GPC,MSC,MSN,RCM,CVI
合格证书 UL (Underwriters Laboratories), cULus, RoHS
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67
开关点精度 ±0,1 mT
小 / 大运行电压 DC 10 ... 30 V DC
开关逻辑电路 常开
显示 发光二*管
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 0,3 m
安装螺钉 组合情况：活塞环开口（槽缝）与内六角
不得超过大交换容量。
安沃驰AVENTICS传感器, 系列 ST4-R412019493
4 mm T-沟槽带电缆多芯插头, M8, 3-針, 带滚花螺钉UL 认证电子 PNP直接安装用于系列 PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI间接安装用于系列 MNI, CSL-RD, ICM
连接方式型 电子 PNP
开关逻辑电路 常开
电缆长度 0.3 m
外壳 聚酰胺(尼龙) 增强型玻璃纤维
电缆 带电缆
UL (Underwriters Laboratories),cULus,RoHS
防护等* IP65,IP67
芯数 3-針
接口尺寸 M8
类型 多芯插头
凹槽宽度 4 mm T-沟槽
用于系列 PRA,SSI,GSU,RTC,CKP,GPC,MSC,MSN,RCM,CVI
合格证书 UL (Underwriters Laboratories), cULus, RoHS
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67
开关点精度 ±0,1 mT
小 / 大运行电压 DC 10 ... 30 V DC
开关逻辑电路 常开
显示 发光二*管
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 0,3 0,5 m
安装螺钉 组合情况：活塞环开口（槽缝）与内六角
不得超过大交换容量。
安沃驰AVENTICS传感器, 系列 ST6-R412022857
6 mm T-沟槽带电缆开放式电缆终端, 3-針UL 认证电子 PNP直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
连接方式型 电子 PNP
开关逻辑电路 常开
电缆长度 10 m
外壳 聚酰胺
电缆 带电缆
CE认证,cULus,RoHS
防护等* IP65,IP67,IP69K
芯数 3-針
类型 开放式电缆终端
凹槽宽度 6 mm T-沟槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67 IP69K
开关点精度 ±0,1 mT
额定电流，接通状态 < 30 mA
静态电流（无负荷） < 8 mA
小 / 大运行电压 DC 10 ... 30 V DC
滞环 ≥ 0,2 mT
开关逻辑电路 常开
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 3 5 10 m
230V 系列无 cULus 认证。
安沃驰AVENTICS传感器, 系列 ST6-R412022863
6 mm T-沟槽带电缆多芯插头, M12x1, 4-針, 带滚花螺钉UL 认证电子 PNP直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
连接方式型 电子 PNP
开关逻辑电路 常开
电缆长度 0.3 m
外壳 聚酰胺
电缆 带电缆
CE认证,cULus,RoHS
防护等* IP65,IP67,IP69K
芯数 4-針
接口尺寸 M12x1
类型 多芯插头
凹槽宽度 6 mm T-沟槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
合格证书 CE认证, cULus, RoHS
低 / 高环境温度 -30 ... 80 °C
防护等* See table
开关点精度 ±0,1 mT
额定电流，接通状态 < 30 mA
静态电流（无负荷） < 8 mA
小 / 大运行电压 DC 10 ... 30 V DC
滞环 ≥ 0,2 mT
开关逻辑电路 常开
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 0,3 0,1 3 5 m
安沃驰AVENTICS传感器, 系列 ST6-R412022871
6 mm T-沟槽带电缆开放式电缆终端, 3-針UL 认证簧片型直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
连接方式型 簧片型
开关逻辑电路 常开
电缆长度 10 m
外壳 聚酰胺
电缆 带电缆
CE认证,cULus,RoHS
防护等* IP65,IP67,IP69K
芯数 3-針
类型 开放式电缆终端
凹槽宽度 6 mm T-沟槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67 IP69K
开关点精度 ±0,1 mT
额定电流，接通状态 < 30 mA
静态电流（无负荷） < 8 mA
小 / 大运行电压 DC 10 ... 30 V DC
小 / 大运行电压 AC 10 ... 30 V AC
滞环 ≥ 0,2 mT
开关逻辑电路 常开
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 3 5 10 m
230V 系列无 cULus 认证。
安沃驰AVENTICS传感器, 系列 ST6-R412022873
6 mm T-沟槽带电缆多芯插头, M8x1, 3-針, 带滚花螺钉UL 认证簧片型直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
连接方式型 簧片型
开关逻辑电路 常开
电缆长度 0.3 m
外壳 聚酰胺
电缆外皮 聚氨酯 聚氯乙烯
固定螺栓 不锈钢
电缆 带电缆
CE认证,cULus,RoHS
防护等* IP65,IP67
芯数 3-針
接口尺寸 M8x1
类型 多芯插头
凹槽宽度 6 mm T-沟槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
合格证书 CE认证, cULus, RoHS
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67
开关点精度 ±0,1 mT
额定电流，接通状态 < 30 mA
静态电流（无负荷） < 8 mA
小 / 大运行电压 DC 10 ... 30 V DC
小 / 大运行电压 AC 10 ... 30 V AC
滞环 ≥ 0,2 mT
开关逻辑电路 常开
开关容量 3 针管道：大 6 W
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 0,3 0,5 m
安沃驰AVENTICS传感器, 系列 ST6-R412022874
6 mm T-沟槽带电缆多芯插头, M8x1, 3-針, 带滚花螺钉UL 认证簧片型直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
连接方式型 簧片型
开关逻辑电路 常开
电缆长度 0.5 m
外壳 聚酰胺
电缆外皮 聚氨酯 聚氯乙烯
固定螺栓 不锈钢
电缆 带电缆
CE认证,cULus,RoHS
防护等* IP65,IP67
芯数 3-針
接口尺寸 M8x1
类型 多芯插头
凹槽宽度 6 mm T-沟槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
合格证书 CE认证, cULus, RoHS
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67
开关点精度 ±0,1 mT
额定电流，接通状态 < 30 mA
静态电流（无负荷） < 8 mA
小 / 大运行电压 DC 10 ... 30 V DC
小 / 大运行电压 AC 10 ... 30 V AC
滞环 ≥ 0,2 mT
开关逻辑电路 常开
开关容量 3 针管道：大 6 W
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 0,3 0,5 m
安沃驰AVENTICS传感器, 系列 SN6-R412000823
多芯插头, B型 工业, 2-針ATEX簧片型间接安装用于系列 TRB, ITS
连接方式型 簧片型
外壳 聚醚氨
ATEX
防护等* IP65
芯数 2-針
接口尺寸 B型 工业
类型 多芯插头
合格证书 ATEX
ATEX 类型 G II 3G Ex nC nA IIC T4 Gc
ATEX 类型 D II 3D Ex tc IIIB/IIIC T125°C Dc
低 / 高环境温度 -10 ... 50 °C
防护等* IP65
开关点精度 ±0,1 mT
小 / 大运行电压 DC 21,6 ... 26,4 V DC
小 / 大运行电压 AC 210 ... 240 V AC
发光二*管状态显示 黄色
安沃驰AVENTICS过滤器, 系列 NL4-FLS-0821303545
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 4000 l/min
压缩空气连接 G 3/4
结构特点 标准过滤器, 可以组装成块 金属容器，配有可视玻璃
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1,5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
清除冷凝物 全自动，无压打开
重量 1,29 kg
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
适用于在 1、2、21、22 Ex 区内使用.
根据ISO 8573-1:2010 标准可达到的压缩空气等* 6 : 7 : -
安沃驰AVENTICS过滤器, 系列 AS3-FLS-R412007006
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
透视玻璃 配有可视玻璃
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 3500 l/min
压缩空气连接 G 3/8
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1,5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
重量 0,723 kg
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的压缩空气等* 6 : 7 : -
安沃驰AVENTICS线圈, 系列 CO1-1824210220
A 型线圈宽度 30 mm功率 消耗 DC 6 W保持功率 AC 8 VA接通 电源 AC 11,5 VA
线圈宽度 30 mm
外壳 热塑性橡胶
标准化电路接口 EN 175301-803, A型
防护等* IP65
芯数 3-針
类型 多芯插头
工作电压 AC 220 V
工作电压 AC 230 V
工作电压DC 110 V
标准化电路接口 EN 175301-803, A型
电路接口 多芯插头, 3-針
低 / 高环境温度 50 °C
防护等* 配有阀连接器/插头 IP65
暂载率ED 100 %
重量 0,11 kg
安沃驰AVENTICS线圈, 系列 CO1-0498317103
B型 工业线圈宽度 22 mm保持功率 AC 8 VA接通 电源 AC 10 VA
线圈宽度 22 mm
标准化电路接口 ISO 6952
防护等* IP65
接口尺寸 B型 工业
类型 多芯插头
工作电压 AC 110 V
标准化电路接口 ISO 6952
电路接口 多芯插头, B型 工业
低 / 高环境温度 50 °C
防护等* 配有阀连接器/插头 IP65
暂载率ED 100 %
重量 0,051 kg
AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002411
Qn = 120 l/min压缩空气 接口 出口 G 1/8, 1/8 NPT电子连接 通过信号接口信号连接 (输入和输出比特), 多芯插头, M12, 5-針
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
CE认证
防护等* IP65
接口尺寸 通过信号接口
额定流量Qn 120 l/min
滞环 < 0.05 bar
压缩空气 接口 人口 G 1/8,1/8 NPT
压缩空气 接口 出口 G 1/8,1/8 NPT
工作电压DC 24 V
结构特点 提动阀
安装位置 ±α = 0 ... 90° ±β = 0 ... 90°
合格证书 CE认证
大运行压力 12 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
压缩空气 接口 人口 G 1/8 1/8 NPT
压缩空气 接口 出口 G 1/8, 1/8 NPT
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 1 mg/m3
额定流量Qn 120 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
允许的脉动 5%
功率消耗 max. 300 mA
防护等* IP65
重量 0,32 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
ED02 系列的阀门可通过拉杆锁闭（见附件）。
只有按规定安装了插头，才达到了保护等*。详细信息请参阅操作说明书。
压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。
AVENTICS安沃驰E/P压力调节阀, 系列 ED05-5610141320
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
CE认证
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀
安装位置 α = 0-90° β = 0-90°
合格证书 CE认证
大运行压力 11 bar
低 / 高环境温度 0 ... 70 °C
介质温度范围 0 ... 70 °C
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气连接 排气 G 1/4
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1000 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
滞环 < 0.06 bar
允许的脉动 5%
防护等* IP65
重量 1,1 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等*。详细信息请参阅操作说明书。
安沃驰AVENTICS阀连接器，CON-VP 系列-1834484212
多针插头 C 型 2+E 呈 弯角 90°开放式电缆终端 3-針带电缆未屏蔽
电缆长度 3 m
屏蔽 未屏蔽
密封件材料 天然橡胶 / 丁二烯橡胶
电缆外皮 聚氯乙烯
电缆 带电缆
防护等* IP67
芯数 3-針
类型 开放式电缆终端
低 / 高环境温度 -20 ... 80 °C
额定电压 See table
防护等* IP67
导线截面 0,75 mm2
拧紧螺栓的小扭力 0,4 Nm
重量 0,183 kg
规定的保护等*只适用于已安装和检查的状态。
AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002412
Qn = 120 l/min压缩空气 接口 出口 G 1/8, 1/8 NPT电子连接 通过信号接口信号连接 (输入和输出比特), 多芯插头, M12, 5-針
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
CE认证
防护等* IP65
接口尺寸 通过信号接口
额定流量Qn 120 l/min
滞环 < 0.05 bar
压缩空气 接口 人口 G 1/8,1/8 NPT
压缩空气 接口 出口 G 1/8,1/8 NPT
工作电压DC 24 V
结构特点 提动阀
安装位置 ±α = 0 ... 90° ±β = 0 ... 90°
合格证书 CE认证
大运行压力 12 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
压缩空气 接口 人口 G 1/8 1/8 NPT
压缩空气 接口 出口 G 1/8, 1/8 NPT
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 1 mg/m3
额定流量Qn 120 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
允许的脉动 5%
功率消耗 max. 300 mA
防护等* IP65
重量 0,32 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
ED02 系列的阀门可通过拉杆锁闭（见附件）。
只有按规定安装了插头，才达到了保护等*。详细信息请参阅操作说明书。
压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。
AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002410
Qn = 120 l/min压缩空气 接口 出口 G 1/8, 1/8 NPT电子连接 通过信号接口信号连接 (输入和输出比特), 多芯插头, M12, 5-針
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
CE认证
防护等* IP65
接口尺寸 通过信号接口
额定流量Qn 120 l/min
滞环 < 0.05 bar
压缩空气 接口 人口 G 1/8,1/8 NPT
压缩空气 接口 出口 G 1/8,1/8 NPT
工作电压DC 24 V
结构特点 提动阀
安装位置 ±α = 0 ... 90° ±β = 0 ... 90°
合格证书 CE认证
大运行压力 12 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
压缩空气 接口 人口 G 1/8 1/8 NPT
压缩空气 接口 出口 G 1/8, 1/8 NPT
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 1 mg/m3
额定流量Qn 120 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
允许的脉动 5%
功率消耗 max. 300 mA
防护等* IP65
重量 0,32 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
ED02 系列的阀门可通过拉杆锁闭（见附件）。
只有按规定安装了插头，才达到了保护等*。详细信息请参阅操作说明书。
压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。
安沃驰AVENTICS阀连接器，CON-VP 系列-1834484155
多针插头 B 型 2+E 呈 弯角 90°开放式电缆终端 3-針带电缆未屏蔽
电缆长度 5 m
屏蔽 未屏蔽
密封件材料 天然橡胶 / 丁二烯橡胶
电缆 带电缆
防护等* IP67
芯数 3-針
类型 开放式电缆终端
低 / 高环境温度 -20 ... 80 °C
额定电压 24 V AC/DC
防护等* IP67
保护电路 Z-二*管
导线截面 0,75 mm2
拧紧螺栓的小扭力 0,4 Nm
重量 0,31 kg
安沃驰AVENTICS阀连接器，CON-VP 系列-1834484204
多针插头 C 型 2+E 呈 弯角 90°开放式电缆终端 3-針带电缆未屏蔽
电缆长度 3 m
屏蔽 未屏蔽
密封件材料 天然橡胶 / 丁二烯橡胶
电缆 带电缆
防护等* IP67
芯数 3-針
类型 开放式电缆终端
低 / 高环境温度 -20 ... 80 °C
额定电压 See table
防护等* IP67
导线截面 0,75 mm2
拧紧螺栓的小扭力 0,4 Nm
重量 0,185 kg
豫公网安备41159202001391
QQ：1325426082 广告业务:
