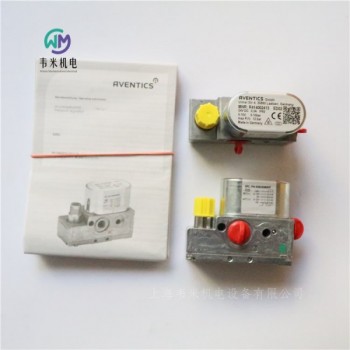

AVENTICS安沃驰E/P压力调节阀, 系列 ED02 R414002413
ED02-000-100-010-1M12A
紧凑和功能强大的安沃驰 ED02 系列可在各种应用中提供的控制解决方案。它可靠、具动态性且经济**。多个调压阀可以方便的集装连接。
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力12 bar
低环境温度0 °C
高环境温度50 °C
压缩空气 接口 人口G 1/8, 1/8 NPT
压缩空气 接口 出口1/8 NPT, G 1/8
介质压缩空气
额定流量Qn120 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,05 bar
安装位置±α = 0 ... 90° ±β = 0 ... 90°
允许的脉动5%
功率消耗 max.300 mA
防护等*IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
特点
设计紧凑
高控制精度和高动态性
适用于*系列广泛应用
无需额外底板集成阀组
安沃驰比例阀R414002413安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060176
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060211
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, M8, 4-針手动控制装置 : 锁定式单线圈带弹簧复位/空气弹簧复位*导 : 内部
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等* IP65
芯数 4-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等*（安全等*） 电子 等* III
防护等* 带接口 IP65
发光二*管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-R422100970
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, M8, 3-針手动控制装置 : 锁定式单线圈带弹簧复位/空气弹簧复位*导 : 内部
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等* IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等*（安全等*） 电子 等* III
防护等* 带接口 IP65
发光二*管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060601
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈*导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060861
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 按钮式单线圈带弹簧复位/空气弹簧复位*导 : 外部的
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
*导 外部的
密封原理 软密封
组合原理（闭锁原理） 盘式原理
工作压力范围 -0.9 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR-R412014559
适用于动态引脚排列
外部直径 12 mm
壁厚 1.5 mm
材料：管子 聚酯-聚氨酯
颜色 天然
长度 50 m
运行压力大可达 20 °C 10 bar
低 / 高环境温度 -30 ... 80 °C
外部校准
适合在牵引链中使用
安沃驰AVENTICS传感器, 系列 ST9-0830100486
连接方式型 簧片型
外壳 聚酰胺
防护等* IP67,IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
凹槽宽度 9 mm 沟槽
用于气缸系列 KHZ
防护等* IP67 IP65
开关点精度 ±0,1 mT
额定电流，接通状态 < 7 mA
静态电流（无负荷） < 3 mA
振动阻力 60 g (50 ... 2000 Hz)
冲击阻力 100 g / 11 ms
在使用干簧传感器时，我们推荐使用*个短路保护装置（SCPD）。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058361
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, M8, 4-針手动控制装置 : 按钮式单线圈带弹簧复位*导 : 外部的
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 DIN EN 60947-5-2
防护等* IP65
芯数 4-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等*（安全等*） 电子 等* III
防护等* 带接口 IP65
发光二*管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058501
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式双线圈*导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058601
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈*导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058651
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈*导 : 外部的
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058761
5/2Qn = 1500 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 锁定式单线圈带弹簧复位*导 : 外部的
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
*导 外部的
密封原理 软密封
组合原理（闭锁原理） 盘式原理
工作压力范围 -0.9 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
在 DIN EN 60715 导轨上组装 TH35 x 15
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058128
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
结构特点 滑阀，正重叠
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
无用发射符合 EN 50081:1992
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x3/2换向阀, 系列 WV02-0820037152
2x3/2Qn = 600 l/min预控阀的宽度 : 15 mm常开/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式*导 : 内部
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 600 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
*导 内部
密封原理 软密封
工作压力范围 2.2 ... 10 bar
控制压力 小/大 2.2 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 600 l/min
标准化电路接口 ISO 15217
防护等* 带接口 IP65
暂载率 100 %
接通时间型号 12 ms
关闭时间型号 24 ms
在多线路导线板上的组装 PRS-导线板
固定螺栓 M3
重量 0.16 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 CD02-AL-0820039316
ISO 15407-118 mm5/3中位封闭Qn = 400 l/min压缩空气 接口 出口 VDMA 02底板电气连接 2, 多芯插头, ISO 15217, C 型手动控制装置 锁定式
标准化 ISO 15407-1
尺寸 18 mm
换向原理 5/3
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 400 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点 滑阀，正重叠
*导 内部
密封原理 软密封
组合原理（闭锁原理） 底板原理
连接类型 底板连接
标准 ISO 15407-1, 18 mm
标准化电路接口 ISO 15217
工作压力范围 2.2 ... 10 bar
控制压力 小/大 2.2 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
防护等* 带接口 IP65
暂载率 100 %
安装螺钉 M3
重量 0.17 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5710400000
操作元件 单面气动操作,双气控
结构特点 滑阀，正重叠
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 1400 l/min
压缩空气 接口 人口 M14x1,5
压缩空气 接口 出口 M14x1,5
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 1400 l/min
工作压力范围 -0.95 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0.4 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5634461100
操作元件 按钮
换向原理 3/2
结构特点 滑阀，正重叠
按钮
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 滑阀，正重叠
操作 机械式
换向原理 3/2
密封原理 软密封
额定流量Qn 1400 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
压缩空气中的含油量 0 ... 1 mg/m3
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS微型气缸, 系列 MNI-0822334203
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 25 mm
活塞杆螺纹 M10x1,25
标准化 ISO 6432
行程 50 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
磁性传感器必需的紧固零件
豫公网安备41159202001391
QQ：1325426082 广告业务:
