意大利迪普马DUPLOMATIC外啮合齿轮泵GP系列
GP型定量外啮合齿轮泵带轴向间隙补偿。
即使在高工作压力条件下，该泵仍可提供大流量；工作时低噪音；并且得益于导向衬套上的负载平衡系统，该泵具有出色的耐用性。
该泵分为三组规格，分别为排量至9,1、27,9和87,6cm3/rev，同时其工作压力可至 250 bar (标准) 和310 bar(高压型H)。
该泵可提供顺时针旋转，逆时针旋转和可逆旋转三种形式，配锥形轴(标准)。 其他形式的轴可根据要求提供。
该泵可以多联泵形式供应，通过组合实现多种流量。花键连接动力系统确保了高动力性能。
安装
GP型齿轮泵安装时，其轴可朝向任意方向。
在泵参与工作之前，必须确保泵的旋转方向和泵体上箭头标注的方向*致。
运行之前，泵壳必须充满油。
*次运行之前，必须从泵的工作油口进行排气。
泵启动时，尤其是在低温条件下，必须处于卸荷状态。
选择合理的吸油管路管径，以保证油液的流动畅通。弯曲和节流，或者过长的管路都会妨碍泵的正常工作。建议吸油管路流速不超过1-2m/sec。
允许的小相对吸油压力为-0,3 bar。吸油压力异常时泵将无法正常工作。
齿轮泵的工作转速不得低于小转速。安装前必须注入相同的工作液压油。通过连接管路注油。如果需要，可手动驱动泵旋转。
电机泵组连接必须直接通过能够补偿偏差的弹性联轴器完成。不允许联轴器在泵的轴端产生轴向或者径向的负载。
多联泵
允许多联泵组合，意味着在独立液压回路中，可以实现多种流量组合。
进行多联泵组合时，必须满足以下要求：
多联泵组合时，各泵必须是相同规格，或者按照规格顺序递减。
多联泵的大转速由转速小的泵决定。
不得超过大允许扭矩值。
意大利迪普马DUPLOMATIC齿轮泵订货型号：
GP3F0427R01F20N+GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N+GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N+GP1M0061RF20N+GP1R0041RF20N

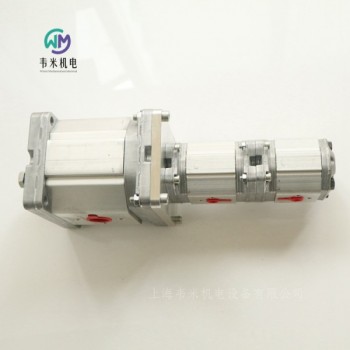

DUPLOMATIC三联齿轮泵GP3F0394R97F20N+GP1M0061RF20N+GP1R0041RF20N意大利迪普马DUPLOMATIC液动方向控制阀DSA系列
板式安装
DSA3 ISO 4401-03 (CETOP 03)
DSA5 ISO 4401-05 (CETOP R05)
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
公称流量 l/min 75 120
环境温度范围 °C -20 / +50
油液温度范围 °C -20 / +80
油液粘度范围 cSt 10 ÷ 400
油液允许的 高污染等* 根据 ISO 4406:1999 等* 20/18/15
推荐油液粘度 cSt 25
DSA* 阀是气动方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合 ISO4401 (CETOP RP121H) 标准。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。
外泄油口Y适用于(标准)规格ISO 4401-05 (CETOPR05) 。当T口回油背压大于25 bar时，此油口必须连接。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
工作*限
图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照ISO 6403 标准，使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等*18/16/13条件下获取。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC液压换向阀订货型号：
DSA3-TA/12N
DSA3-S1/12N
DSA5-S1/20N
意大利迪普马DUPLOMATIC电磁开关阀MDS3系列
叠加式
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 50 l/min
阀MDS3用于多流向切换，或者压力阀选择。
油道孔穿过整个阀体，并且由于其特殊设计，阀MDS3可以和所有符合 ISO 4401-03 (CETOP 03)标准的叠加阀*起安装。
阀中与 P - T - A - B油路平行的特殊连接，使得不同的液压原理构造很容易实现，并将压降减小到了低值。
部分直流型号可选择平稳换向特性。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
大工作压力：
油口 P - A - B 350bar
油口 T (直流型) 210bar
油口 T (交流型) 140bar
P - A - B 油口 大流量 50l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400 cSt
油液允许的 高污染等* 根据ISO 4406:1999 等*20/18/15
推荐油液粘度 25 cSt
重量：
单电磁铁阀 1,5kg
双电磁铁阀 2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
平稳换向
目前，平稳换向特性只在直流阀阀芯机能为 S12, SA12 和SB12时可以提供。
该阀通过降低阀芯的运动速度，实现液压执行机构的平稳启动和停止。换向时间和特性曲线受工作介质的粘度（受温度影响）影响。此外，换向时间还会因为阀的流量和工作压力而变化。
为了实现平稳换向的正确功能，必须确保电磁铁铁芯充满油液。为了达到这个目的，我们建议在回油管T中安装1-2bar的背压阀。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流电磁阀电流和功率消耗
不同型号直流线圈的电流和功耗值。采用交流电（50或者60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头（见目录49 000）。但需要考虑功率*限的下降。
安装
该阀可在任意方向安装。阀可通过螺钉或者螺栓安装在平面上。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
除了阀和插头*起提供的K12型，电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
MDS3-SA1/10N-D24K1
MDS3-SA12/10N-D24K1/F
意大利迪普马DUPLOMATIC管式单向阀VD*-W*系列
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。
该阀允许正向油液自由流动，反向禁止流动。
非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。
可提供8种规格， 大流量可达850 l/min，且可提供5种不同的开启压力。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
VD2-W* 油口1/4” 流量25 l/min 重量0,17kg 压力400bar
VD3-W* 油口3/8” 流量40 l/min 重量0,26kg 压力400bar
VD4-W* 油口1/2” 流量75 l/min 重量0,41kg 压力400bar
VD5-W* 油口3/4” 流量125 l/min 重量0,6kg 压力400bar
VD6-W* 油口1” 流量200 l/min 重量1,2kg 压力320bar
VD7-W* 油口1 ¼” 流量280 l/min 重量1,8kg 压力320bar
VD8-W* 油口1 ½” 流量650 l/min 重量3,2kg 压力320bar
VD9-W* 油口2” 流量850 l/min 重量4,8kg 压力320bar
意大利迪普马DUPLOMATIC数字电子控制单元，用于开环单电磁铁比例阀EDC-1
技术参数
电源电压 10-30V DC - 含波动值
所需功率 小20W - 大40W
输出电流 小800mA - 大2600mA
电源电气保护 过载超过33V *性反转
输出电气保护 短路
模拟量电气保护 至30 V DC
可用参考输入信号
(可经跳线选择)
0 - 10V 输入阻抗 100 kΩ
0 - 5V 输入阻抗 100 kΩ
4 - 20 mA 输入阻抗 大500 Ω
插头类型 DIN 43650
电磁兼容性 (EMC):
- 辐射 CEI EN 61000-6-4
- 抗扰 CEI EN 61000-6-2
*缘防护等* (CEI EN 60529) IP 65 - 67
工作温度范围 -20/+70°C
重量 0.1kg
EDC-1型插头是*种控制开环比例阀的数字放大器。 该单元提供和输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响，2600 mA (全范围值)的分辨率达到1%。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。根据被控阀，放大器可优化定制各种不同的大电流规格和开关频率(PWM)。
可通过放大器上的按键和显示进行设定，或者通过RS232连接笔记本电脑,使用EDC-PC软件设定。
功能说明
电源
插头需要的供电电源为10 - 30 V DC (端子1和2)。
注意；插头的电源电压值必须高于所控制电磁铁的额定工作电压。电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
插头所需要的功率由电源电压值和供电电流大值决定(取决于卡的型号)。通常来说，所需功率的稳妥值可以认为是V x I的乘积。
例如： 插头的大电流 = 800 mA且电源电压为24 V DC，则所需要的功率约为20W。如果卡的大电流=1600 mA且电源电压为24 VDC，则所使用的功率等于38.5 W。
电气保护
插头具有防止超压和*性反转的功能。输出端有短路保护。
参考输入信号
插头可接受来自于外部发生器 (PLC, CNC)或者外部电位计的0 - 10V和0 - 5V电压参考输入信号，以及4 - 20 mA的电流信号。
信号
供电指示(电源)
显示即表示插头处于工作状态并且由+24 V DC供电。
调节
有两种调节模式：参数观测和参数编辑。*种模式可实时监测各控制值，包括两个通道中需要的和可读的电流值。二种模式可进行工作参数观测和编辑。
参数观测
卡切换到参数观测模式时，显示的*个变化参数值为U1 (输入信号)。
按下按键(1)后，显示电磁铁的输入电流。 通过按键(1)，可切换不同的参数。每选中*个参数时，它的名字缩写将会出现约*秒钟。通过短暂地按下按键，当前参数名会显示约*秒钟。
可选择的参数包括：
U1: 参考输入信号：
0 + 10V
0 + 5V
4 - 20mA (显示为2 - 10)
C1: 根据输入信号所需要的电流，单位安培，范围从0到2.6 A。
所有提到的参数，均可从位于插头前面板的两位数字显示观测到。
参数编辑
按住键(2) 至少3秒钟后，进入参数编辑模式。*个显示的参数是G1。若要修改此参数，可按住键(1) 2秒，直至显示闪烁。使用键(2)增大数值，键(1)减小数值。同时按下两个键，即可保存新的数值。显示停止闪烁。
按键(2)可滚动显示各参数。若需要修改其他参数，可重复上述修改参 数G1的各步骤。
可选择的参数包括：
G1: “I Max” 电流， 以毫安表示。
此参数设定了参考输入信号为大值+10 V(或者20 mA)时，供给电磁铁的大电流。此参数用于限定阀控制的液压尺寸大值。
默认值 = Imax
范围 = Imax的50 - 100%
o1: “I Min” 电流， 以毫安表示。
此参数设定了参考输入信号超出0,1 V (或者0,1 mA)限制时，电磁铁的偏置电流。 此参数用于清除阀的不灵敏区域 (死区)。 默认值 = 0%范围 = Imax的0 - 50%
u1: “Ramp Up” 上升斜坡时间，单位秒。
此参数设定了输入信号从0到100%变化时，电流的增大时间。 此参数用于减慢阀的响应时间，以防输入信号出现突变。
默认值 = 00秒
范围 = 00 - 50秒
d1: “Ramp Dn” 下降斜坡时间，单位秒
此参数设定了输入信号从100%到0变化时，电流的减小时间。 此参数用于减慢阀的响应时间，以防输入信号出现突变。
默认值 = 00秒
范围 = 00- 50秒
Fr: PWM频率，单位Hertz。 此参数用于设定控制电流的脉动频率PWM。减小PWM能够提高阀的精度，但会降低调节稳定性。增大PWM能够提高调节稳定性，但会增大滞环。
默认值 = PWM (根据卡的型号)
范围 = 50 - 500Hz
错误信号
EE: 4 - 20 mA电缆破损错误信号 (阈值 3 mA)。关闭+24 V DC 电缆重置报警。
安装
插头式电子单元可以直接安装在相应比例阀的电磁铁上。 4芯连接电缆(单根电缆截面积0,5 mm2) 供货时已预接线，标准长度2.5 m (DIN47100 标准)。
注释 1 为了遵守EMC要求，控制单元的电气连接必须符合接线图，这非常重要。 通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必对接线做全面保护。
调试，控制设定和信号测量
设定装置
可通过位于卡前面板的按键(1)和(2)修改设定，或者也可以通过使用EDC-PC硬件和软件包实现。
EDC-PC 软件
通过相应的硬件和软件包(需单独订购)，可方便地读取和设定插头的参数值。
软件通讯通过扁平电缆，和位于EDC-1面板上，保护盖之后的相应插头连接实现。EDC-PC仅保证与Windows 2000和Windows XP操 作系统兼容。
意大利迪普马DUPLOMATIC放大板订货型号：
EDC-131/10E1
EDC-112/10E0
意大利迪普马DUPLOMATIC数字放大器用于开环比例阀EDM-M*系列
EDM-M1 单电磁铁
EDM-M2 双电磁铁
EDM-M3 两个单电磁铁独立通道
导轨式安装形式: DIN EN 50022
EDM-M*型卡是*种用于开环比例阀控制的数字放大器。其设计符合导轨式安装形式：DIN EN 50022。
该单元提供和参考输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。该单元可提供三种主要形式，可控制单电磁铁阀(M1)，双电磁铁阀(M2) 和两个独立通道控制两个单电磁铁阀(M3)。每个形式均可根据相应的阀，优化定制各种不同的 大电流规格和开关频率(PWM)。
参数调节可通过前面板上的按键和显示完成，或者通过RS232 或USB转换器(EDMPC/20 软件)，连接笔记本电脑实现。
电源电压 10 - 30 V DC含波动值
所需功率 小20W - 大40W
输出电流 小800mA - 大2600mA
电源电气保护 过载超过33V *性反转
输出电气保护 短路
模拟量电气保护 至30V DC 由于不正确的电源连接
可用参考输入信号
0 - 10V 输入阻抗 10-100 kΩ
±10V 输入阻抗10-100 kΩ
4-20 mA 输入阻抗 大500 Ω
额外输出口 ±10V DC至电源 50 + 50 mA至外部电位计
电磁兼容性 (EMC) 根据2004/108/CE 标准
外壳材料 热塑性塑料聚酰胺
外壳尺寸 120 x 93 x 23mm
插头 插入式接线端子带紧固螺栓： 15针
工作温度范围 -20 / +70°C
质量 0,15kg
