【产品概述】

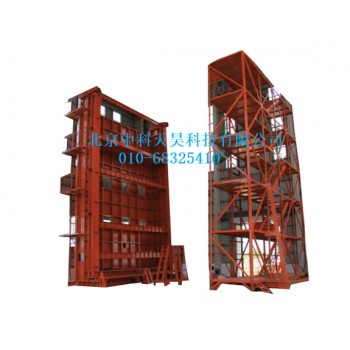

对建筑幕墙进行物理性能检测，包括气密、水密、抗风压、层间变形性能检测。
【执行标准】
GB/T 15227-2007 《建筑幕墙气密、水密、抗风压性能检测方法》
GB/T 18250-2015 《建筑幕墙层间变形性能分 及检测方法》
GB/T 21086-2007 《建筑幕墙》
【技术参数】
|
名 称
|
主 要 指 标
|
精 度
|
|
压力箱 大静压差
|
±10 kPa
|
|
|
动风压波动
|
压力：2500Pa
周期：3~ 5s
|
压力：±2%
|
|
空气流量
|
0~ 565m3/h
|
<3%
|
|
淋水量
|
0~ 4 L/(m2·min)
|
|
|
变形检测
|
无线位移计：0~ 100mm
压力：>±5000Pa（可定制）
|
位移：≤0.1mm（优于国标要求）
压力：≤1%
|
|
层间变形（三维变形）
|
变形值：±1/100
周期：3~ 10s
三个维度中同时产生两个或三个维度的反复位移；
|
位移：≤0.5%FS
|
【型号规格】
|
型号
|
大测试规格(宽×高)
|
所需空间（长×宽×高）
|
|
MQD3045
|
3m×4.5m
|
8m×8m×7m
|
|
MQD4060
|
4m×6m
|
8m×8m×8m
|
|
MQD5080
|
5m×8m
|
11m×10m×12m
|
|
MQD6090
|
6m×9m
|
13m×13m×14m
|
|
MQD80120
|
8m×12m
|
14m×15m×17m
|
|
MQD100120
|
10m×12m
|
17m×15m×17m
|
|
MQD100160
|
10m×16m
|
17m×15m×21m
|
|
备注：1. 以上各型号均有智能电动控制和智能液压控制两种方式；
2. 非标箱体可根据客户要求定制，可采用钢结构或混泥土结构；
3. 该空间高度指吊车钩距地面的有效高度。
|
||
【产品特点】
1. 通过变频器系统控制风压，确保检测时系统的压力稳定和调节快速，为精确检测提供必要的试验条件。
2. 通过液压或电动推杆调节平面内变形位移量。
3. 利用平行四边形结构做平面内位移的检测，是国标唯 的仲裁检测方法。
4. 喷淋方式可选用内喷淋或外喷淋两种方式，内喷淋箱体自带水箱，实现循环用水；外喷淋系统也可用于欧标及美标的检测。喷淋系统可以调节淋水量，适应不同地区、不同标准的需要。
5. 采用了美国进口喷头及超厚的箱体设计，保证了喷头与试件间的距离，保证在试件外表面形成 个连续稳定均匀的水幕。
6. 中小静压箱可根据具体情况选配两个或多个安装框。
7. 可以选配反力架，为做点支式幕墙作准备。
8. 箱体结构采用大号加厚槽钢，保证了箱体良好的抗压性，并在箱体的侧面设计了 个独特的气密检测专用门，确保气密检测的准确可靠；箱体与水箱均经过防锈处理。
9. 由计算机自动控制调节系统的静压和波动压，并实时进行数据采集、实时存储，掉电后数据不会丢失。
10. 电力消耗随压力需要而变化，自带水箱循环用水，设备总体节能环保。
11. 进的数据处理系统，能自动对测试结果进行分析处理，并及时准确的输出检测报告。
12. 报告和原始记录采用Microsoft Word进行处理，用户可自行修改制作其格式，软件内附国家建筑工程质量监督检验中心的报告格式供用户参照。
13. 测控专用软件由资深检测人员采用Windows95/98/2K/XP平台、VB/VC混合编程，方便灵活的人机对话界面控制全部检测过程。
14. 开放式Access数据库管理，具有很强的兼容性，可与任何管理软件接口实现无缝连接。
15. 可以在电脑控制下手动做试验，满足非标检测要求。
