【产品概述】
用于测量建筑幕墙的传热系数K值和抗结露因子，设备基于稳定传热原理采用标定热箱法建立。
【执行标准】
1、国标
GB/T 29043-2012 《建筑幕墙保温性能分 及检测方法》
GB/T 8484-2008 《建筑外门窗保温性能分 及检测方法》
2、美标（可选）
AAMA 507-12《确定商业建筑中门窗系统的热性能特征的标准规范》
AAMA 1503-09《门、窗及玻璃墙的热传导和抗结露性能的自主测试方法》
3、欧标（可选）
BS EN ISO 12631-2012《幕墙的热性能传递系数的计算》
BS EN ISO 12567-1：2010《门窗的传热性能——用热箱法检测传热系数 部分：整窗和整门》
ISO 8990-1994 《 热 稳态传热性质的测定 校准和防护热箱法》
【技术参数及特点】
建筑幕墙保温性能检测设备，基于稳定传热原理采用标定热箱法建立。试件 侧为热箱，模拟采暖建筑冬季室内气候条件，另 侧为冷箱，模拟冬季室外气候条件。在对试件缝隙进行密封处理，试件两侧各自保持稳定的空气温度、气流速度和热辐射条件下，通过计量电暖器的发热功率，计算得到单位面积的试件在设定的温差下的传热系数K ，单位：瓦/(平方米*度)。同时，在稳定传热状态 下，测量冷热室空气平均温度和试件型材或玻璃热侧表明温度，计算试件的抗结露因子。检测设备应由冷室、热室、试件框、环境空间、加热和制冷设备、控制系统等组成。
1、总体

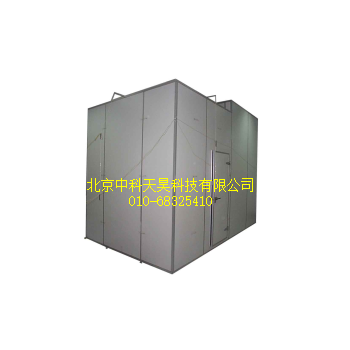

1. 设备保温箱体外形尺寸：宽4600×高5730×长6500mm
2. 配带动力：交流380V，功率60KW
3. 测温传感器Pt1000铂电阻A ，精度：≤0.02℃
4. 测试方式：全自动检测方式和手动检测方式
5. 热室冷室压差控制：〈10pa
2、冷室
1) 冷室应考虑到实验室环境温度影响、以及检测设备制冷能力和稳定性，检测设备的 低制冷温度要留有余量，以保证检测条件的要求，冷室 低制冷温度应能达到-25℃。
2) 冷室固定，且能与试件框能良好连接。
3）冷箱材质： 次成型聚氨脂板厚度：150mm，其表面黑度ε值为0.9。
冷室内加设 层天花板，如有大型幕墙试件安装时，可临时拆除。冷室内所配设备如风扇、传感器等可随之增加，满足大型幕墙试件检测要求
4） 冷室的其它相关参数应符合检测标准要求。
5） 冷室温度可达温度：-20 ℃， 低设计能力可达-25℃
6） 冷室控温精度：≤0.3℃
7） 冷箱内利用隔风板和风机进行强迫对流，使沿试件表面形成自上而下，在GB/T 13475-2008规定平面内的平均风速达到3.0m/s左右的均匀气流。
3、热室
1) 热室应独立于冷室和试件框，带有脚轮，可相对于冷室在导轨上移动。
2) 热箱为 次成型聚氨脂板厚度：150mm，其表面黑度ε值为0.9。其它相关参数应符合上述检测标准要求。
3) 热室加热功率：6500瓦
4) 控湿精度：3% 控湿能力 <10%
5) 热室控温精度：＜0.1℃；
6) 热箱内放有除湿机，在检测接露因子时使用。
4、环境空间
1) 环境空间的温度条件等相关参数应符合上述检测标准要求。外环境室采用满足结构强度的钢框架和 次成型聚氨脂板制作，板厚为150mm。
2) 环境空间的出入口设计应便于人员、试件的进出。
3) 环境空间的尺寸应保证热室在其中的移动范围，以及试件的安装、拆卸等施工工作和施工场地。
4) 环境空间应保证设备四周 少应有0.5米的距离。
5、试件框
1) 试件框为单独设计，完成保温试验后可吊装到四性设备上进行气密、水密、抗风压和平面内变形试验。
2) 试件框为400mm厚木框聚苯夹芯板，其表面黑度ε值为0.9。
3) 为适应常规、异形及大中型幕墙试件的安装检测，试件框 大检测试件尺寸为宽3.6米、高4.2米。
4) 试件框应采取相关技术措施保证其在安装和拆卸时的稳定性和牢固性。
5) 试件框洞口内应设置辅助装置使当试件尺寸小于洞口尺寸时，试件及封堵材料能够与试件框有效固定。
6、测控系统
设备由计算机做核心全面控制检测过程。通过计算机发送指令给采集仪进行温度数据的采集及处理，通过计算机发送指令给功率表进行功率数据的采集及处理。其界面直观、方便。温度传感器Pt1000的温度信息由采集仪采集后，送入计算机存储，并自动按照程序进行计算。数据采集时间间隔可任意设定，试验结果可随时观察、输出。
设备采用高精度铂电阻Pt1000作为温度传感器。根据试验要求，共设置近两百个铂电阻作为测温点,用于测量试验室空气、热室外壁、热室内壁、热室内空气、试件框热侧面、试件框冷侧面、冷室空气和填充材料冷、热表面的温度、玻璃以及型材表明的温度。
