【产品概述】
根据现行国家标准GB/T 7106-2008和 JG211-2007的要求，研制的建筑门窗动风压性能现场检测装置，主要用于检测建筑门窗安装在墙体洞口后的空气渗透、雨水渗漏、风压变形性能。与以往试验室检测相比，解决了送检样窗性能与工程门窗产品质量不 致的缺陷，同时可检测门窗安装质量。
本设备采用全新的设计理念，将以往试验室才能实现的门窗动风压性能检测技术在工程现场实现。检测过程全部由工控机处理，现场检测完毕数据自动进入数据库进行处理，可自动出具检测报告和原始记录。
【执行标准】
GB/T 7106-2008 《建筑外门窗气密、水密、抗风压性能分 及检测方法 》
JG211-2007 《建筑外窗气密、水密、抗风压性能现场检测方法 》
【技术参数】
|
检测项目
|
气密、水密、抗风压性能
|
气 密
|
压差±500Pa 流量200m3/h
|
|
执行标准
|
GB7106-2008和JG211-2007
|
水 密
|
压差±700Pa 淋水量2L/(m2·min)
|
|
试件规格
|
气密水密0×0~3000×3000mm
三性500×500~1800×1800mm
|
抗风压
|
大压差±5000Pa 位移量0~25mm
|
|
控制方式
|
闭环反馈数字控制，可手动
|
软 件
|
Windows8/10平台
|
|
传感器
|
压差、位移、风速、温度、大气压
|
数据处理
|
开放式Access数据库
|
|
数据转换
|
16位高精度A/D转换，无线传送
|
电源供电
|
AC220V 8kW
|
【产品特点】
安装便捷：备件箱里备有试验需要的所有工具及密封材料等，工作起来更方便、快捷；
运输方便：所有部件单件重量小于45kg。全套设备可用 辆面包车或切诺基运输；
测量精确：高精度16位A/D转换数据采集、采用 进的全反馈闭环数字控制、 进的电调速调压方式、高精度的传感器；
准确可靠：整个检测过程由 台平板电脑自动控制，检测完成数据自动进入数据库进行后期处理，可自动出具检测报告和原始记录，减少了人为因素对检测结果的影响。
【国内外技术水平】
本课题于1999年12月28日建设部组织专家，在观看了样机现场试验后，认为该项目：…属国内 创，达到国际 进水平，对监督和提高门窗质量有重大意义；建议进 步完善和扩大应用范围，尽快组织生产推向市场；2002年该设备被列入建设部科技成果重点推广项目，2003年被列入国家科技成果重点推广计划，该设备已取得国家发明专利证书《发明专利证书》ZL 00 1 00593.6。
|

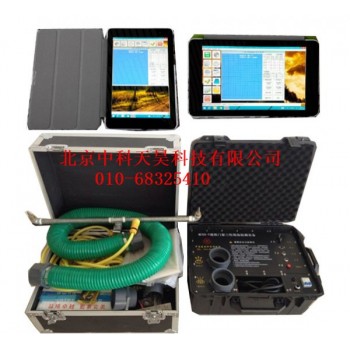

型 号
|
检测项目
|
构 成
|
|
MCDX-V
|
门窗气密性能
|
压力控制箱、备件箱、平板电脑
|
|
MCDX-V
|
门窗气密、水密性能
|
压力控制箱、备件箱、平板电脑、淋水系统
|
|
MCDX-V
|
门窗气密、水密、抗风压性能
|
压力控制箱、备件箱、平板电脑、淋水系统、位移传感器、静压箱面板
|
|
备注：
1. 以上型号均有手动和智能自动两种控制方式。
2. 所有部件单件重量小于45kg，全套设备可用 辆面包车或切诺基运输。
3. 整个检测过程由 台平板电脑自动控制，自动采集处理数据，自动出具检测报告。
4. 可存储以往所有检测数据、原始记录和报告。报告为Word格式，用户可自行修改模板。
|
||
