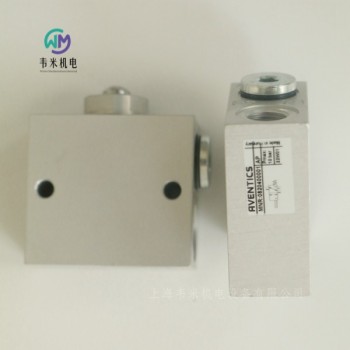

安沃驰AVENTICS二位三通换向阀, 系列 AP 0820400001
VVAP-3/2NC-PLU
AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
额定流量Qn550 l/min
换向原理3/2
压缩空气 接口 出口G 1/4
小运行压力0 bar
大运行压力10 bar
操作元件冲杆
结构特点提动阀
底板连接管式连接
低环境温度-30 °C
高环境温度80 °C
介质温度小值-30 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
重量0.165 kg
材料：外壳铝材
密封件材料丙烯树胶
材料操作单元钢
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装
安沃驰冲杆操作二位三通换向阀0820400001安沃驰AVENTICS压力开关, 系列 PM1-R412010718
结构特点 机械式
外壳 铝材
密封件材料 丙烯树胶
防护等* IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
压缩空气连接 5x1,5
压缩空气接口型号 带O形环的法兰
类型 机械式
功能 更换器(机械)
安装位置 任意
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -10 ... 80 °C
介质 压缩空气
测量尺寸 相对压力
开关元件 微型开关(输入/输出)
超 压 保 险 80 bar
工作频率 1,5 Hz
冲击阻力 max. 15 g
振动阻力 10 g (60 - 500 Hz)
重复精度按%（相对于终值） ± 1 %
开关点 可调节的
滞环 大压力切换误差
工作电压DC 小/大 12 ... 30 V DC
工作电压 AC 小/大 12 ... 250 V AC
固定方式 通过直通孔
防护等* IP65
电子连接 多芯插头 EN 175301-803, A型
重量 0,16 kg
压力上升时的开关功能：接触点从1－2转换到1－3。压力下降时的开关功能：接触点从1－3转换到1－2。
注意：过高的电流会导致触点损坏。电感负载或电容负载必须配备相应的火花熄灭装置！
微型开关支配镀银触点。
选择插拔连接器时请注意 PIN 引脚分配。
安沃驰AVENTICS传感器, 系列 ST6-R412022855
连接方式型 电子 PNP
开关逻辑电路 常开
电缆长度 5 m
外壳 聚酰胺
电缆 带电缆
CE认证,cULus,RoHS
防护等* IP65,IP67,IP69K
芯数 3-針
类型 开放式电缆终端
凹槽宽度 6 mm T-沟槽
用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI
低 / 高环境温度 -30 ... 80 °C
防护等* IP65 IP67 IP69K
开关点精度 ±0,1 mT
额定电流，接通状态 < 30 mA
静态电流（无负荷） < 8 mA
滞环 ≥ 0,2 mT
开关逻辑电路 常开
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
电缆长度 L 3 5 10 m
安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763600220
标准化 ISO 15407-1
尺寸 26 mm
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
不含LABS
标准化电路接口 EN 175301-803, C型
防护等* IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
*导 外部的
密封原理 软密封
连接类型 底板连接
标准 ISO 15407-1, 26 mm
标准化电路接口 EN 175301-803, C型
合格证书 不含LABS
工作压力范围 0 ... 16 bar
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1010 l/min
压缩空气连接 依据 ISO 15407-1
防护等* 带接口 IP65
暂载率 100 %
接通时间型号 34 ms
关闭时间型号 35 ms
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2,5 Nm
重量 0,21 kg
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776020220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 M14x1,5
压缩空气 接口 出口 M14x1,5
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
工作压力范围 See table
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
反向*性保护 反*性保护
兼容性目录 13 14
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5790600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 850 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS单向节流阀系列 CC01-0821200014
外壳 铝材
密封件材料 丙烯树胶
Qn 1-2 1600 l/min
压缩空气连接 G 3/8
压缩空气接口 2 G 3/8
压缩空气接口 2 型号 内螺纹
压缩空气接口型号 内螺纹
工作压力范围 0,5 ... 10 bar
低 / 高环境温度 0 ... 80 °C
介质温度范围 0 ... 80 °C
介质 压缩空气
外壳 铝材, 阳*氧化处理
截流螺钉 钢, 镀锌
密封 丙烯树胶
安沃驰AVENTICS单向阀, 系列 NR01-5340981400
结构形式 线路安装
阀门结构形式 提动阀
外壳 黄铜
密封件材料 丙烯树胶
Qn 1-2 6200 l/min
压缩空气连接 G 3/4
压缩空气接口 2 G 3/4
压缩空气接口 2 型号 内螺纹
压缩空气接口型号 内螺纹
结构特点 提动阀
工作压力范围 0,5 ... 15 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
安沃驰AVENTICS梭阀（OR）- 5342010100
结构特点 提动阀
外壳 铝材
密封件材料 丙烯树胶
额定宽度 NW 4 mm
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
结构特点 提动阀
密封原理 软密封
工作压力范围 0.5 ... 10 bar
低 / 高环境温度 -20 ... 70 °C
介质温度范围 -20 ... 70 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 RA14-0820231002
Qn = 1400 l/min→管式连接→压缩空气 接口 出口: G 1/4→可以组装成块
结构特点滑阀，零遮盖
*导外部的
密封原理软密封
隔*原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
环境温度 小值/大值+0°C / +80°C
低/高介质温度+0°C / +80°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 567-5672010000
结构特点 提动阀
外壳 铝材
密封件材料 丙烯腈合成材料
额定流量Qn 13620 l/min
压缩空气 接口 人口 G 1
压缩空气 接口 出口 G 1
操作 气动
结构特点 提动阀
操作 气动
流量值 13620 l/min
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
重量 1,8 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD04-5710200100
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
压缩空气连接 符合 ISO 228-1 标准
流量值 900 l/min
工作压力范围 -0,95 ... 10 bar
控制压力 小/大 3,5 ... 10 bar
低 / 高环境温度 -15 ... 65 °C
介质温度范围 -15 ... 65 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,29 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS带锁紧螺母快接插头系列 NU2-1823391035
管接头类型 角度回转接头 1倍
外壳 黄铜
密封件材料 聚氯乙烯
压缩空气连接 M5
压缩空气接口 2 4
压缩空气接口 2 型号 带锁紧螺母的快接插头
压缩空气接口型号 外螺纹
工作压力范围 -0,95 ... 15 bar
低 / 高环境温度 -10 ... 70 °C
安沃驰AVENTICSAP/ST系列配电盘阀门的操控单元-R412012739
材料 聚酰胺
用于系列 AP,ST
类型 蘑菇形按钮
低 / 高环境温度 -30 ... 70 °C
将*个ST配电盘阀与*个操作元件组装，可形成*个紧停控制装置。必须遵守EG机器指令2006/42/EG以及标准EN ISO 13850和EN ISO 13849中的相关规定。EN ISO 13849中定义ST配电盘阀为*个单管路部件。对于更高的性能等*（c、d、e）必须使用更坚固的结构。
安沃驰AVENTICS微型气缸, 系列 MNI-0822034203
实用原则 双作用式
缓冲 弹性
活塞直径 25 mm
活塞杆螺纹 M10x1,25
标准化 ISO 6432
行程 50 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
ATEX 中可选
耐腐蚀 防腐蚀
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db）
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA 系列-0822124010
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 80 mm
活塞杆螺纹 M20x1,5
标准化 ISO 15552
行程 400 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 3/8
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1,5 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS微型气缸, 系列 MNI-0822334503
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 25 mm
活塞杆螺纹 M10x1,25
标准化 ISO 6432
行程 50 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
耐腐蚀 防腐蚀
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 DO22-0820019967
3/2
带管接头的板式阀门
电气连接 : 多芯插头, ISO 6952, B 型
手动控制装置 : 没有
带弹簧复位
适合ATEX
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 塑料
密封件材料 氟-树胶
防护等* IP65
接口尺寸 ISO 6952, B 型
类型 多芯插头
Qn 1-2 61 l/min
Qn 2-3 74 l/min
操作 电子
结构特点 提动阀
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量 1-2 See table
额定流量 2-3 See table
防护等* 带接口 IP65
兼容性目录 See table
暂载率 100 %
固定螺栓 M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS微型气缸, 系列 MNI-0822333508
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 20 mm
活塞杆螺纹 M8
标准化 ISO 6432
行程 200 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
耐腐蚀 防腐蚀
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
磁性传感器必需的紧固零件
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
