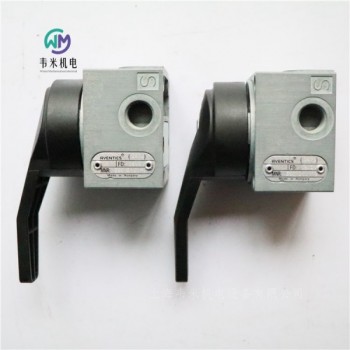

安沃驰AVENTICS二位五通换向阀, 系列 563 131 5631310100
VR07-5/2DM-LEV
AVENTICS 563/018/131 系列方向控制阀
安沃驰 563 018/131 系列为手动操控提动阀，流速为 300 l/min（563 018 系列）和 1100 l/min（563 131 系列）。其设计简单而又坚固，可随时投入应用，即便佩戴工作手套时也可以轻松操作。
规格
操作机械式
额定流量Qn1100 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力0 bar
大运行压力10 bar
操作元件单线圈
操作元件手柄, 带定位
密封原理软密封
结构特点提动阀
底板连接管式连接
封闭方式，封闭类型不可锁定
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
重量0.71 kg
材料：外壳压铸锌
特点
坚固且轻便
*为可靠
适用于温度
AVENTICS手柄操作二位五通换向阀5631310100安沃驰AVENTICS二位五通换向阀, 系列 CD04 5634250100
CD04-5/2XX-SR-RLD-G018-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn900 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件转把，带定位
密封原理软密封
结构特点滑阀，正重叠
底板连接管式连接
封闭方式，封闭类型不可锁定
操纵力(驱动力)，小值20 N
低环境温度-20 °C
高环境温度65 °C
介质温度小值-20 °C
介质温度大值65 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
重量0.56 kg
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位三通换向阀, 系列 CD07 5634410100
CD07-3/2NC-SR-R-G014-G014-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn1400 l/min
换向原理3/2
结构常关/常开
压缩空气 接口 出口G 1/4
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件滚轮
密封原理软密封
ATEX适合ATEX
结构特点滑阀，正重叠
底板连接管式连接
操纵力(驱动力)，小值40 N
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位三通换向阀, 系列 CD07 5634461100
CD07-3/2NC-PN-BU-G014-G014-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn1400 l/min
换向原理3/2
结构常关/常开
压缩空气 接口 出口G 1/4
小运行压力-0.95 bar
大运行压力10 bar
操作元件双线圈
操作元件按钮
密封原理软密封
ATEX适合ATEX
结构特点滑阀，正重叠
底板连接管式连接
操纵力(驱动力)，小值40 N
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位三通换向阀, 系列 CD07 5634400100
CD07-3/2NC-SR-P-G014-G014-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn1400 l/min
换向原理3/2
结构常关/常开
压缩空气 接口 出口G 1/4
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件冲杆
密封原理软密封
ATEX适合ATEX
结构特点滑阀，正重叠
底板连接管式连接
操纵力(驱动力)，小值70 N
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位三通换向阀, 系列 CD07 5634460100
CD07-3/2NC-SR-BU-G014-G014-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn1400 l/min
换向原理3/2
结构常关/常开
压缩空气 接口 出口G 1/4
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件按钮
密封原理软密封
ATEX适合ATEX
结构特点滑阀，正重叠
底板连接管式连接
操纵力(驱动力)，小值70 N
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD07 5634610190
CD07-5/2XX-SR-R-G014-G014-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn1200 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件滚轮
密封原理软密封
ATEX适合ATEX
结构特点滑阀，正重叠
抗温性-30 °C 耐低温
底板连接管式连接
操纵力(驱动力)，小值52 N
低环境温度-40 °C
高环境温度70 °C
介质温度小值-40 °C
介质温度大值70 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD07 5634610100
CD07-5/2XX-SR-R-G014-G014-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn1200 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件滚轮
密封原理软密封
ATEX适合ATEX
结构特点滑阀，正重叠
底板连接管式连接
操纵力(驱动力)，小值40 N
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
重量0.59 kg
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
AVENTICS安沃驰是气动元件、系统以及客户定制解决方案供应商。作为**气动工程公司，可以为客户提供工业自动化*域的各种产品及服务，此外我们还专注于商用车、食品饮料、轨道交通、生命科学、能源以及船舶等核心行业。通过集成电子技术，使用创新材料，引*设备安全及物联网等新行业发展趋势，AVENTICS安沃驰成为了提供智能易用型解决方案。
拥有超过150年气动行业经验的AVENTICS安沃驰，在**共有2000余名员工。除了位于德国(Laatzen)，法国(Bonneville)，匈牙利 (Eger)，美国 (Lexington)，以及中国常州的5大生产基地，AVENTICS安沃驰在**超过90个国*和地区设有销售机构或授权代理商。AVENTICS安沃驰集团还获得了多个**认证，包括ISO 9001和ISO/TS 16949质量体系认证，ISO 50001能效管理认证，以及ISO 14001环保认证。
传感器固定设备, 系列 CB1
→适用于 系列 ST4, ST6 →用于安装在气缸上 MNI, ICM, CSL-RD
1) 用于 ST6 的感应器沟槽 2) 用于 ST4 的感应器沟槽 3) 固定螺栓（材质为不锈钢） 4) 气缸型材 5) 螺套（材质为不锈钢） 6) 夹紧带
→适用于 系列 ST6, SM6 →用于安装在气缸上 MNI, ICM
1）固定螺钉 2）传感器固定螺钉 3）传感器 4）气缸外形
→适用于 系列 ST6 →用于安装在气缸上 CSL-RD, ICM, ICS-D1, ICS-D2, RPC
1) 固定螺栓 2) 夹紧带 3) 夹紧带通道 4) 气缸筒
→适用于 系列 ST6 →用于安装在气缸上 ICL, CCL-IS
→适用于 系列 ST6 →用于安装在气缸上 KHZ
→适用于 系列 ST6 →用于安装在气缸上 RPC
→适用于 系列 ST6, SM →用于安装在气缸上 TRB, C12P, 167, CVI, TRR, 523
1）螺纹夹紧销 2）传感器固定螺钉 3）传感器 4）气缸 外形 5）拉杆
→适用于 系列 ST6, SM6, SN1, SN2 →用于安装在气缸上 TRB, C12P, CVI, 523
1）螺纹夹紧销 2）传感器固定螺钉 3）传感器 4）气缸 外形 5）拉杆
→适用于 系列 ST6, SN2, SN6, SN1, SM6, SM6-AL →用于安装在气缸上 C12P, ITS
1) 夹紧螺销 2) 传感器固定螺钉 3) 拉杆 4) 气缸外形
→适用于 系列 SM6-AL →用于安装在气缸上 RTC
螺纹销钉（黄铜）
2 个用于 SM6-AL 109 - 469 mm 的刀夹
3 个用于SM6-AL 505 - 793 mm 的刀夹套
4 个用于 SM6-AL 829 - 1009 mm 的刀夹套
→适用于 系列 ST6, SM6 →用于安装在气缸上 167系列
1) 安装螺钉
→适用于 系列 SN1, SN2 →用于安装在气缸上 MNI
1）紧固螺丝 2）传感器固定螺钉 3）传感器 4）气缸外形 5）过渡件（如果需要的话）
→适用于 系列 SN1, SN2 →用于安装在气缸上 PRA
1）紧固螺丝 2）传感器固定螺钉 3）传感器 4）气缸外形
→适用于 系列 SN1, SN2 →用于安装在气缸上 TRB, TRR
1）螺纹夹紧销 2）传感器固定螺钉 3）传感器 4）气缸 外形 5）拉杆
→适用于 系列 SN3 →用于安装在气缸上 PRA, KPZ, GPC, CCI, KHZ
1）紧固螺丝 2）传感器固定螺钉 3）传感器
→适用于 系列 SN6 →用于安装在气缸上 TRB, CVI, 523
→适用于 系列 SN6 →用于安装在气缸上 TRB, C12P, CVI, 523
→适用于 系列 SP1 →用于安装在气缸上 TRB, TRR, MNI, RND, CPC
1)夹紧螺钉2)带支架的夹紧带3)传感器4)气缸 管
传感器, 系列 SM6
→6 mm 沟槽 →带电缆 →线芯外露部分镀锡, 4-針 →带位移测量传感器，测量范围为 32 - 256 mm
→6 mm 沟槽 →带电缆 →多芯插头, M8x1, 4-針, 带滚花螺钉 →带位移测量传感器，测量范围为 32 - 256 mm
合格证书 cULus
环境温度范围 -20°C / +70°C
防护等* IP67
输出信号 0 - 10 V DC, 4 - 20 mA
静态电流（无负荷） < 25 mA
电流信号 4 - 20 mA
负载电阻 max. 500 Ω
工作电压DC 小/大 15 V DC - 30 V DC
周期和随机偏差 ≤ 10 %
扫描间隔 1 ms
分辨率
大测量范围 0,05 mm
重复精度
大测量范围 0,1 mm
线性偏差 0,3 mm
扫描速度 3 m/s
显示 发光二*管
发光二*管状态显示 黄色
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
材料:
外壳 聚酰胺(尼龙)，增强型玻璃纤维
电缆外皮 聚氨酯
传感器, 系列 SM6-AL
→带电缆 →多芯插头, M8x1, 4-針 →带位移测量传感器，测量范围为 107 - 1007 mm →IO-link
合格证书 cULus
环境温度范围 -20°C / +70°C
防护等* IP65, IP67
输出信号 0 - 10 V DC, 4 - 20 mA
静态电流（无负荷） < 35 mA
电流信号 4 - 20 mA
负载电阻 max. 500 Ω
工作电压DC 小/大 15 V DC - 30 V DC
周期和随机偏差 ≤ 10 %
扫描间隔 1,15 ms
分辨率
大测量范围 typ. 0,03 % FSR
重复精度
大测量范围 typ. 0,06 % FSR
线性偏差 0,5 mm
扫描速度
部分行程 1,5 m/s
扫描速度
全行程 3 m/s
显示 2 发光二*管
振动阻力 10 - 55 Hz, 1 mm
冲击阻力 30 g / 11 ms
材料:
外壳 铝材
电缆外皮 聚氨酯
封口盖 聚酰胺
PRA气缸系列的支架包含在供货范围内。对于 ITS 气缸系列请单独订购合适的支架。
FSR：Full Scale Range，大测量范围
可随时在多媒体中心下载位移测量传感器 SM6-AL 的 IO-link 设备描述 (IODD)。
压力传感器, 系列 PE2
→开关压力范围: -1 - 16 bar →电子的 →输出信号 模拟量: 1 x PNP， 1 x 4-20 mA →输出信号 数字化: 1 x PNP - 2 x PNP →电子连接: 多芯插头, M12x1, 5-針
合格证书 CE认证
EMV
测量尺寸 相对压力
显示 OLED
显示可设置为 bar, 毫巴, psi, kPa, MPa, %
压力切换指示灯 2 发光二*管
开关逻辑电路 滞后函数 常开/常闭（可设定）
窗口函数 常开/常闭（可设定）
环境温度范围 -10°C / +75°C
介质温度范围 -10°C / +75°C
介质 压缩空气
中性气体
冲击阻力 max.
（XYZ方向） 30 g
振动阻力
（XYZ方向） 5 g (10 - 150 Hz)
精度（100％满量程） ± 1 % 包括温度波动
转换时间 < 10 ms 负载 < 100 kΩ
> 10 ms 负载 > 100 kΩ
开关点 可调整 ≥ 0,5% FS 至 100% FS
返回连接点 可调整 0% FS bis SP -0.5% FS （或 +0.5% FS，当 SP < 0 时）
滞环 可调节的
开关/复位延迟 可调节的
工作电压DC 小/大 15 V DC - 32 V DC
静态电流 接收 <50 mA
负载电阻 max. 600 Ω
防短路能力 短路保护
安装位置 任意
固定方式 通过直通孔
功能 1 x PNP, 2 x PNP
1 x PNP 以及 1 x 模拟
防护等* IP65
重量 0,3 kg
材料:
外壳 铝（滚筒抛光）
密封1) 氟-树胶
电子连接 铝和塑料插件
1) 法兰连接：腈－丁二烯和氟橡胶
压力传感器, 系列 PE5
→开关压力范围: -1 - 12 bar →电子的 →输出信号 数字化: 2 个输出端 - 1 个输出端 →IO-link →电子连接: 多芯插头, M12x1, 4-針
合格证书 CE认证
cULus
RoHS
符合 REACH 标准
不含LABS
测量尺寸 相对压力
显示 LCD 显示器, 4位
颜色可调：绿色或红色
显示可设置为 bar, psi, kPa, MPa, inHg
开关逻辑电路 常开/常闭(可调节)
环境温度范围 +0°C / +60°C
介质温度范围 +0°C / +60°C
介质 压缩空气（大 40 μm）
压缩空气中的大含油量 40 mg/m3
冲击阻力 max.
（XYZ方向） 30 g
振动阻力
（XYZ方向） 5 g (10 - 150 Hz)
精度（100％满量程） ±1,5% 10 - 30°C的温度范围
± 2 % 包括温度波动
重复精度按%（相对于终值） ± 0,2 %
转换时间 < 5 ms
开关点 调节范围0-100%
返回连接点 调节范围0-100%
滞环 可调节的
磁滞现象缓冲 可调节的
窗口功能 可调节的
工作电压DC 小/大 17 V DC - 30 V DC
模拟式输出端 0 - 10 V DC, 4 - 20 mA
静态电流 接收 <40 mA
模拟输出端线性 < 终值误差<±0,5%
负载电阻 max. 600 Ω
防短路能力 大 600 欧姆（电流输出端）
小 3 k 欧姆 (电压输出端)
固定方式 直接安装到 DIN 导轨或壁挂式安装
用于通过安装组件进行配电盘装配
通过电*双接头
防护等* IP65
IP67 与 安装 接线
重量 0,04 kg
材料:
外壳 聚碳酸酯
密封 丙烯树胶
封闭塞 聚甲醛
电子连接 铝材, 铝阳*氧化处理，发黑
背面可替换的压力连接管 (G1/4) (用栓塞密封)
显示屏的颜色可调成红色或绿色
可在媒体中心下载压力传感器的 PE5 的 IO-link 设备描述 (IODD)。
压力传感器, 系列 PE6
→开关压力范围: -1 - 10 bar →电子的 →电子连接: 多芯插头, M8x1, 4-針 →压缩空气连接: 带O形环的法兰, 1,2x1 →压电晶体式传感器
测量尺寸 相对压力
显示 发光二*管
压力切换指示灯 2 发光二*管
开关逻辑电路 常开
环境温度范围 +0°C / +60°C
介质温度范围 +0°C / +50°C
介质 压缩空气
压缩空气中的大含油量 1 mg/m3
冲击阻力 max.
（XYZ方向） 10 g
振动阻力
（XYZ方向） 10 - 55 Hz, 0,1 mm
重复精度按%（相对于终值） ± 1 %
转换时间 < 2 ms
开关点 调节范围0-100%
返回连接点 调节范围0-100%
工作电压DC 小/大 10 - 30
静态电流 接收 <20 mA
防短路能力 定时
固定方式 通过法兰
防护等* IP40
重量 0,006 kg
材料:
外壳 聚碳酸酯
密封 丙烯树胶
电子连接 黄铜, 镀镍
说明：本产品只可用不含油的、经过干燥的压缩空气运行。
带螺钉和密封件的法兰板包括在供货范围之内
安沃驰AVENTICS传感器, 系列 ST9-0830100390
连接方式型 簧片型
电缆长度 3 m
外壳 环氧树脂
电缆 带电缆
防护等* IP67,IP65
芯数 3-針
类型 线芯外露部分镀锡
凹槽宽度 9 mm 沟槽
用于系列 KHZ
防护等* IP67 IP65
开关点精度 ±0,1 mT
额定电流，接通状态 < 7 mA
静态电流（无负荷） < 3 mA
振动阻力 60 g (50 ... 2000 Hz)
冲击阻力 100 g / 11 ms
电缆长度 L 3 5 m
在使用干簧传感器时，我们推荐使用*个短路保护装置（SCPD）。
安沃驰AVENTICS传感器, 系列 ST9-0830100460
连接方式型 簧片型
外壳 聚酰胺
防护等* IP67,IP65
芯数 2-針
接口尺寸 接插式 8
凹槽宽度 9 mm 沟槽
用于系列 KHZ
低 / 高环境温度 -20 ... 80 °C
防护等* IP67 IP65
开关点精度 ±0,1 mT
额定电流，接通状态 < 7 mA
小 / 大运行电压 DC 24 V DC
小 / 大运行电压 AC 24 V AC
发光二*管状态显示 黄色
振动阻力 60 g (50 ... 2000 Hz)
冲击阻力 100 g / 11 ms
重量 0,01 kg
在使用干簧传感器时，我们推荐使用*个短路保护装置（SCPD）。
安沃驰AVENTICS传感器, 系列 SN2-0830100469
连接方式型 簧片型
功能 簧片型,三导线
外壳 聚酰胺
防护等* IP67
芯数 3-針
接口尺寸 M8
类型 多芯插头
防护等* IP67
开关点精度 ±0,1 mT
额定电流，接通状态 < 15 mA
静态电流（无负荷） < 10 mA
在使用干簧传感器时，我们推荐使用*个短路保护装置（SCPD）。
安沃驰AVENTICS传感器, 系列 SN2-R412004800
多芯插头, M8, 3-針
电子 PNP
延长脉冲持续时间
电子 PNP
间接安装用于系列 TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
连接方式型 电子 PNP
功能 电子 PNP
外壳 环氧树脂
防护等* IP67
芯数 3-針
接口尺寸 M8
类型 多芯插头
防护等* IP67
开关点精度 ±0,1 mT
额定电流，接通状态 < 15 mA
静态电流（无负荷） < 10 mA
在使用干簧传感器时，我们推荐使用*个短路保护装置（SCPD）。
安沃驰AVENTICS压力开关, 系列 PM1-R412010713
开关压力范围 0,2 ... 16 bar
机械式
波纹管，受弹簧张力，可调节
电子连接 多芯插头 EN 175301-803, A型
压缩空气连接 内螺纹 G 1/4
PM1-M3-G014
结构特点 机械式
外壳 铝材
密封件材料 丙烯树胶
防护等* IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
类型 机械式
功能 更换器(机械)
安装位置 任意
工作压力范围 See table
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -10 ... 80 °C
介质 压缩空气
测量尺寸 相对压力
开关元件 微型开关(输入/输出)
超 压 保 险 80 bar
工作频率 1,5 Hz
冲击阻力 max. 15 g
振动阻力 10 g (60 - 500 Hz)
重复精度按%（相对于终值） ± 1 %
开关点 可调节的
滞环 大压力切换误差
工作电压DC 小/大 12 ... 30 V DC
工作电压 AC 小/大 12 ... 250 V AC
固定方式 通过直通孔
防护等* IP65
电子连接 多芯插头 EN 175301-803, A型
重量 0,16 kg
压力上升时的开关功能：接触点从1－2转换到1－3。压力下降时的开关功能：接触点从1－3转换到1－2。
注意：过高的电流会导致触点损坏。电感负载或电容负载必须配备相应的火花熄灭装置！
微型开关支配镀银触点。
选择插拔连接器时请注意 PIN 引脚分配。
豫公网安备41159202001391
QQ：1325426082 广告业务:
