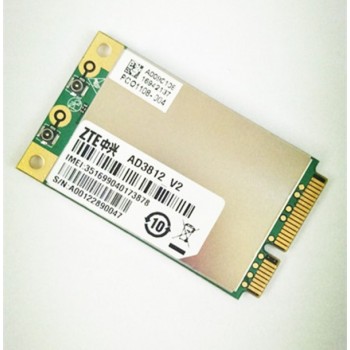

产品介绍中兴通讯研制的 AD3812V2 内置卡，采用PCI Express Mini Card 接口，可以内置到笔
记本电脑PCI Express Mini Card 接口中，使用户计算机以无线方式直接进入互联网，随时随地收发
Email、浏览网页、高速下载、在线播放视频等。
AD3812V2 模块是支持HSDPA，HSUPA，同时也支持WCDMA（UMTS）网络和GSM/GPRS/EDGE
的上网卡。软件支持数据、语音和短信功能，支持WCDMA 的850MHz，1900MHz，和2100MHz
三频，支持GSM/GPRS/EDGE 850MHz，900MHz，1800MHz 和1900MHz 四频。
在具有移动网络 WCDMA 或者GSM/GPRS/EDGE 覆盖的地方，可以随时随地连接互联网，还
具有收发短信息（SMS）、语音通话等功能，在移动数据通讯领域，为用户提供了高度自由、方便快
捷的解决方案，真正实现移动办公的梦想。
A) 移动技术体制
技术体制技术标准 是否支持
CDMA IS-95
CDMA cdma2000 1X
WCDMA 3GPP-R99 √
TD-SCDMA
GSM √
GPRS Class 12，CS 1-4 √
EDGE Class 12，CS 1-4，MCS 1-9 √
B) 工作频段
工作频段（MHZ） 备注 是否要求
UL1920~1980,DL2110~2170 WCDMA BAND Ⅰ √
UL1850~1910,DL1930~1990 WCDMA BAND Ⅱ/GSM 1900 √
UL824~849,DL869~894 WCDMA BAND Ⅴ/GSM 850 √
UL880~915,DL925~960 GSM 900 √
UL1710~1785,DL1805~1880 GSM 1800 √
C) 功能列表
分类功能 描述 版本
通话 语音通话 √
AD3812V2 硬件接口手册V1.0
2www.zte.com.cn
短信 GSM短信√
数据 HSUPA /HSDPA 无线上网√
UIM 机卡分离√
1.2 AD3812V2 系统框图
图 1-1 为AD3812V2 的系统框图，图中注明了主要的功能器件
☆射频部分
●双工器
●声表面滤波器
●射频功率放大器
●主副天线设计
☆基带部分
●高性能 WCDMA 和GSM 控制芯片（内部集成了基带控制+射频调制解调元等）
●大容量 MCP 存储器，包括FLASH 和SDRAM
●压控晶体振荡器
