用途

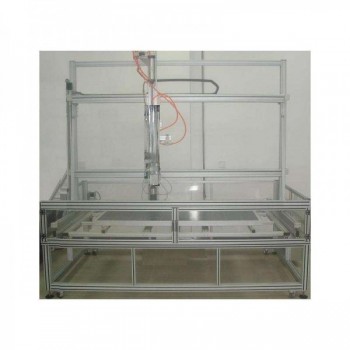

XY-PV-BCJ冰雹撞击试验机用于验证组件抗冰雹撞击的能力。人工制作的冰球用于模拟冰雹，并以恒速撞击组件，模拟冰雹气候对组件的影响
系统组成
1. 气动发射装置：动力源为空气，约需压力为0.6~0.8MPa，需要 个储气装置来储存空气调节压力，通过调节空气压力变化来调节发射管中冰球发射速度变化
2. 机械移动装置：微机控制机械传动装置来改变发射管移动位置，用红外线定点来做瞄准
3. 样品固定架：根据样品尺寸来设计机械移动装置和样品固定架。标准尺寸2400*1300（L*H），能覆盖2000*1000标准被测组件的有效面
4. 速度测试装置：架于发射管之前，两个光电传感器中间距离50cm，用v=s/t 来得到速度，实时显示，等下 次样品测速时改变
工作原理
1. 空压机将空气压缩至储气罐，外接压力表及25mm内径的发射管，连接处安装 气阀，由大电磁阀控制开启发射管前端安装光电测速装置
2. 制作内径25mm的冰球模具。将制成的冰球置于发射管内，开启电磁阀，压缩空气推动冰球以23m/s的速度撞击光伏组件
3. 组件受试点经冰球撞击后，经外观目测、I-V测试、 缘电阻测试后，判别组件质量是否合格
分项介绍
1. 冰球模具：
标准直径为25mm
可以根据用户需求提供 模多穴或 模 穴的冰球模具，配合实验室其他设备，如高低温实验箱制做冰球
2. 电气控制：
微机控制步进驱动器和发射装置，实验数据反馈回控制器，人机界面做为操作终端，配合外接打印机形成实验数据报表
3. 建议工作环境条件：
电源要求：220V±5%，单相，50Hz
额定功率：2KW（包括空气压缩机组）
4. 仪器附件
计算机及打印机(含仪器操作软件)
冰球容器 批（储存冰球用）
冰箱 台（储存冰球用）
空气压缩机 台
分析天平 台（精度0.01g， 大量程200g）
技术参数：
1. 标准冰球直径：25mm系列
2. 标准冰球质量：7.53g±2%系列
3. 标准冰球速度：23.0m/s±2%系列
（其它规格另议）
质量保证
1. 公司严格按 ISO9001：2015质量管理体系，ISO14001：2004环境管理体系，组织产品的设计和生产
2. 现场安装调试设备，并为客户培训操作使用人员
3. 在用户遵守产品安装及使用规则的条件下，产品自发货之日起十二个月之内，因制造质量问题不能正常工作时，我公司无偿为用户维修
4. 对保修期外的产品，我公司提供长期的技术服务
5. 售后服务响应时间：24小时内响应
