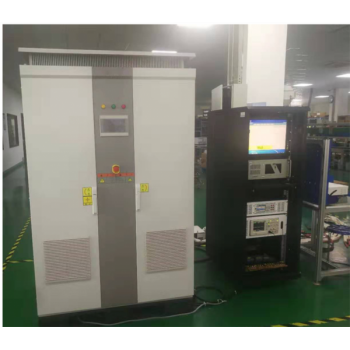

光伏组件PID电源测试系统 (电势诱导衰减测试系统)

产品/服务:
品 牌: 西元
有效期至: 长期有效
最后更新: 2022-03-25 20:42
单价:
面议
最小起订量:
1 套
供货总量:
100 套
立即询价

(发货期限:自买家付款之日起 30 天内发货)

  • 邮件:czxiyuan@126.com
  • 电话:0519-82592889
  • 手机:13701481008
  • 地址:常州市新北区创新路
  •
  • 收藏本公司 人气:57
    • 详细说明
    • 规格参数
    • 联系方式


    PID描述:

    PID效应(potential Induced Degradation)全称电势诱导衰减,PID测试标准引自于IEC62804-1:System Voltage durability test for crystalline silicon modules,测试要求是将组件置于 定的温度、湿度环境,将组件内部导电体与高压电源的 个 连接在 起,组件外导电体与高压电源的另 个 连接

    二:PID电源技术规格:

    2.1本PID电源具有8/12路通道输出,能够提供多个组件同时测试,电压可以连续调节,电压参数能够实时显示便于监控

    2.2系统具备电流显示功能,且8/12路通道电流分别同时显示

    2.3正负 性能 键切换,安全高效

    2.4每个输出或输入通道端接孔必须便于连线的插拔(便捷,安全)

    2.5组件边框接地,连接器短接后接高压端,负压试验及正压恢复时只需软件切换,不需改变连接方式(电源正 和电源负 能够实现无弧化转换)。模拟系统的正 接地或负 接地(能够实现pid测试及pid恢复测试)

    2.6电源具有漏电流报警功能,报警可设置范围;(0~100微安/-100~0微安)

    2.7可以设置测试时间,实验结束,电源系统自动停止

    2.8标配:①PID电源 台(输入AC220V,给电源供电 )②工控计算机 台(配置简单中文软件监控,漏电流实时记录,扫描间隔时间可通过软件设置,数据导出格式:Excel )③组件边框连接线(8/12根),组件MC4连接器(12套)

    2.9配件:PID测试专用高压线12套,用户手册,合格证

    2.10设备尺寸:600*600*1600mm(L*W*H)

    2.11控制电脑: DELL 19 寸显示器+研祥PIC810工业电脑

    三、系统介绍:

    软件控制

    8/12通道PID测试系统,仅供参考;

    系统能够同时显示每 路的电流和电压值和曲线;

    用户可以根据实验需要设定系统的启动/停止时间;

    具备与环境试验箱通讯接口:当环境试验箱发生故障时,环境电源会自动接收到环境试验箱的故障信息;软件会强制电源系统输出为“0”,避免由于双系统的不协调导致测试样品的损坏和设备的安全性。

    四、 测试流程

    本系统可以满足不同技术路线光伏组件的PID测试,可以同时满足:IEC62804-1:System Voltage durability test for crystalline silicon modules 标准要求中的PID Stress test method (a)和PID Stress test method (b)

    五、安全保护功能

    5.1过电流报警:当有 路漏电流超过1mA时,系统软件会强制电源系统输出为“0”,保证测试人员生命安全

    5.2过压报警:当有 路电压超过设定值的10%时,系统软件会强制电源系统输出为“0”,保证测试人员生命安全

    5.3超温报警:当系统运行温度超过60℃是时,系统软件会强制电源系统输出为“0”,保证测试人员生命安全

    5.4与环境试验箱通讯接口:当环境试验箱发生故障时,环境电源会自动接收到环境试验箱的故障信息。软件会强制电源系统输出为“0”,避免由于双系统的不协调导致测试样品的损坏和设备的安全性

    六、产品售后支持

    6.1设备到货后我方将派出专职工程师在贵公司按下列计划进行培训,保证操作人员达到以下要求:

    操作人员正确熟练操作本试验机

    操作人员掌握本试验机日常保养维护方法

    操作人员掌握本试验机简单故障排除等技能

    6.2保修期:整机 年 ,保修期自验收合格之日起计,如果非设备故障原因导致验收时间延迟,质保期从设备验收合格之日开始计算

    6.3质保期以后:及时向用户提供易损件及配件
