、概述
光伏组件湿漏电流测试系统是为太阳能光伏组件行业特别设计的湿漏电流测试装置
1.1实验目的：测试组件在潮湿工作条件下的 缘性能，检测雨、雾、露水或溶雪的湿气是否进入组件内部电 路的工作部分,对其造成腐蚀、漏电、造成非安全事故
1.2执行标准
1.2.1 IEC 61646：2008 薄膜太阳光电模块测试标准
1.2.2 IEC 61215：2016 地面光伏(PV)模块 设计质量和型式批准
1.2.3 IEC 61730：2016 光伏(PV)组件的安全鉴定
1.2.4 UL1703：2015 平板型太阳能组件安全认证标准
1.2.5 GB/T 9535：2006 地面用晶体硅光伏组件设计鉴定和定型
1.2.6 GB/T18911：2002 地面用薄膜光伏组件设计鉴定和定型
二、测试设备构成
2.1实验水槽（ 缘测试水槽）
2.2可调试样架
3.3电导率测试仪
2.4控制台
2.5不锈钢构架
2.6耐压 缘漏电测试仪
2.7液位控制
2.8喷淋装置
三、湿漏电流试验系统基本描述

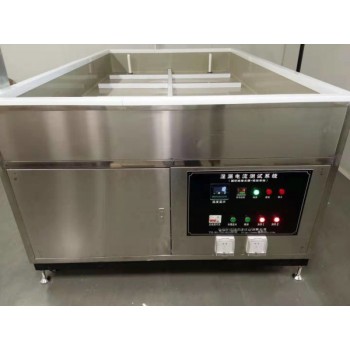

3.1型号：XY-PV-SLD2400
3.2湿漏电流试验系统设备符合 IEC 61215：2005、IEC 61646：2008及 IEC 61730-2：2004规范标准
3.3设备可任意设定试验液体的加热范围
3.4数字显示即时温度值
3.5设备配备水位计可直接观测水位，控制液体位高
3.6测试项目：漏电流测试+接地电阻测试
3.7组件尺寸：2000mm×1000mm（可定制）
四、技术规格
4.1试验槽尺寸：2400*1200*250mm（W*D*H）（可定制）
4.2外形尺寸：2500*1300*920mm（W*D*H） （可定制）
4.3试验温度要求：22±3℃（本装置）
4.4液体电阻率：<3500Ω•cm
4.5电流源大于500V
4.6电源：AC380V,50Hz,25A 另可依据客户要求订制特殊尺寸规格
五、湿漏电流试验系统
5.1试验水槽: 由厚度15mm 耐 缘的 PVC 材料制成,
5.2可调试样架：采用铝合金和钢材（外包 缘条）
5.3喷淋架：由不锈钢无缝钢管制成
5.4配液加热箱：316不锈钢制成
5.5控制台：主体钢质烤漆，大屏液晶控制器
5.6主体构架：优质高强度不锈钢型材
六、液体配置及操作
6.1调配溶液（自来水＋洗涤液）
6.2取 杯溶液，测试溶液的电阻系数，要求电阻率不大于 3500Ω•cm，且表面张力不大于 0.03N•m-1将溶液倒入玻璃槽中，里面的溶液要保证可以把电池板覆盖
6.3短接模组的输出接线头，然后与高压 缘测试仪的正 连接；通过 块金属片来连接溶液与测试仪的 负
6.4用水杯将溶液覆盖组件，接线盒，导线
6.5升高测试电压至 500V 或者模组的zui大系统电压（速度不超过 500V/S），持续 2 分钟（IEC 61646-2008 为 1 分钟）
6.6读取测试数据，判断标准依据 IEC 61215-2016或 IEC 61646-2008
6.7将测试仪电压降至 0，短接测试仪接头来放电
七、安全保护措施
控制系统检测到下列保护装置（单列）动作时，应能自动切断整机系统，并能进行报警提示
7.1超温保护装置
7.2逆相,缺相保护装置
7.4无熔丝开关过载保护
7.5电机短路、过载保护
7.6加热器短路
7.7缺水、溢水保护
7.8线路保险丝及全护套式端子
八、质量保证
8.1公司已通过GB/T19001-2016 / ISO9001：2015质量管理体系认证，严格按照该管理体系，组织产品的设计和生产
8.2现场安装调试设备，并为客户培训操作使用人员
8.3在用户遵守产品安装及使用规则的条件下，产品自发货之日起十二个月之内，因制造质量问题不能正常工作时，我公司无偿为用户维修
8.4对保修期外的产品，我公司提供长期的技术服务
8.5售后服务响应时间：24小时内响应
