、概述

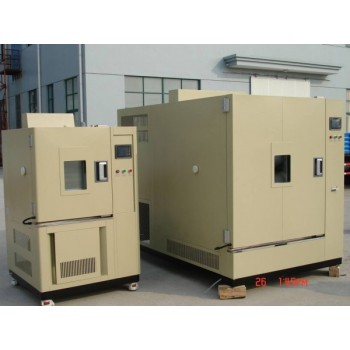

XY-PV-GDWJ高低温老化试验箱的作用是提供高温、低温、恒温、交变变化等试验环境，并满足IEC61215:2016、IEC61646：2008、IEC 61730-2004、UL1703等标准对试验箱的要求。已为多家大型太阳能电池板组件企业，研发实验室及副品供应商采用。可做太阳能光伏组件、电池片、光伏产品的高低温循环变化试验。是主要用与光伏行业，及太阳能行业的必备测试设备，用于测试光伏组件，主要是单晶硅组件，地面用晶体硅光伏组件，地面用薄膜光伏组件等 系列的光伏组件进行试验可以再现环境所产生的破坏，以评价其在 定的温湿度条件下贮存和使用的适应性。本试验室含试验箱体、制冷系统、加热系统、风道系统、温度控制系统、安全保护装置等
二、适用标准
2.1 IEC 61646：2008 薄膜太阳光电模块测试标准
2.2 IEC 61215：2016 地面光伏(PV)模块 设计质量和型式批准
2.3 IEC 61730：2016 光伏(PV)组件的安全鉴定
2.4 UL1703：2015 平板型太阳能组件安全认证标准
2.5 GB/T 9535：2006 地面用晶体硅光伏组件设计鉴定和定型
2.6 GB/T18911：2002 地面用薄膜光伏组件设计鉴定和定型
三、型号规格（按客户要求定制）
|
型号 |
规格（mm）D*W*H |
|
XY-PV-GDWJ010 |
1000*1000*1000 |
|
XY-PV-GDWJ020 |
1000*2000*1000 |
|
XY-PV-GDWJ050 |
1200*2400*1800 |
|
XY-PV-GDWJ080 |
1600*2800*1800 |
四、技术指标
4.1温度范围：-50～+100℃
4.2温度均匀度：≤±2℃
4.3温度波动度：≤±0.5℃
4.4风速：2~9M/S（变频可调）
4.5升降温速率： 1~3.5℃/min（满足线性试验要求），满足变化速率不超过200℃/H
4.6设备总装机容量：约15KW
4.7电源：AC380V±10%；50Hz/60Hz；三相五线制（国标）
五、试验要求
组件高低温热循环试验：光伏组件在风速不低于2m•S-1的试验空间内，温度在-40℃±2℃和85℃±2℃之间循环， 高温度与 低温度间的变化速率不超过200℃/H,且在每个 端温度下至少保持稳定10min,每 次循环时间不超过6小时
六、结构及主要配置
6.1试验箱箱体为整体结构形式，制冷系统位于箱体下部或后部，控制系统位于试验箱的右侧面
6.2工作室 端的风道夹层内，分布加热器、制冷蒸发器、温度传感器、风叶等装置
6.3试验箱左侧设有Ф50mm电缆孔，试验箱为双开门(防爆门锁)，采用双层耐老化硅橡胶密封
6.4箱门上设有观察窗、防霜（防雾）装置及可开关控制的照明灯
6.5工作室内壁采用SUS304不锈钢拉丝板加工成型,壁面易于清洗
6.6外壳采用优质冷轧板加工成型，表面磷化清洗、静电喷粉处理
6.7保温隔热层采用硬质聚胺脂发泡及超细保温棉
6.9镍络合金不锈钢翅片式电加热器
6.10空气循环装置：内置循环风道及长轴通风机，使用高效的制冷机和能量调节系统
6.11冷冻系统:
6.11.1压缩机: 法国”泰康”牌全密闭风冷式高效率复叠式压缩机及德国“比泽尔”半封闭压缩机组
6.11.2冷凝器: 风冷式或水冷式冷凝器
6.11.3蒸发器: 鳍片多段式自动负载容量调整
6.11.4制冷辅助件：膨胀阀，电磁阀；过滤器；压力控制器；截止阀；油分离器等制冷配件均为进口件
5.11.5制冷剂：美国Dupont（杜邦）环保制冷剂R404a、R23
6.11.6降温时启动R404A 、R23，除湿时只启动R404A（节能降耗）
七、控制系统
温湿度控制仪表采用进口7.5英寸高清真彩液晶触摸显示屏+可编程微电脑PID控制SSR输出运行，全进口超大液晶触摸屏幕画面，荧幕操作简单，程式编辑容易
7.1精度:0.1℃(显示范围)
7.2解析度:±0.1℃
7.3感温传感器:PT100铂金电阻测温体
7.4控制方式:热平衡调温调湿方式;所有电器均采用(施耐德)系列产品
7.5温湿度控制采用P.I.D+S.S.R系统同频道协调控制
7.6具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定
7.7控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示
7.8具有100组程式、每组100段、每段可循环999步骤的容量，每段时间设定 大值为99小时59分
7.9资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机
7.10具有RS-232或RS-485远程通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能
7.11控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏
八、保护装置
控制系统检测到下列保护装置（单列）动作时，应能自动切断整机系统，并能进行报警提示
8.1缺项、相序保护
8.2加热器、加湿器短路保护
8.3独立工作室超温保护
8.4过载保护
8.5风机漏电、短路保护
8.6压缩机超压保护
8.7加湿系统缺水、断水保护
8.8压缩机过载保护
8.9压缩机油压保护
8.10制冷线圈过压保护
8.11安全可靠的接地装置
九、质量保证
9.1公司已通过GB/T19001-2016 / ISO9001：2015质量管理体系认证，严格按照该管理体系，组织产品的设计和生产
9.2现场安装调试设备，并为客户培训操作使用人员
9.3在用户遵守产品安装及使用规则的条件下，产品自发货之日起十二个月之内，因制造质量问题不能正常工作时，我公司无偿为用户维修
9.4对保修期外的产品，我公司提供长期的技术服务
9.5售后服务响应时间：24小时内响应
