力士乐REXROTH二通插装阀，压力控制功能
LFA..DBU2A
R900947692 LFA25DBU2A2-71/100A025
R900923101 LFA25DBU2A2-71/315A200
R900932664 LFA32DBU2B2-71/315A200
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为*导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的*导控制阀作为*导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经*导油供油节流孔导入到元件的弹簧侧。在*导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为*导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经*导油供油节流孔引入到阀芯的弹簧侧。在性能限制和*导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。

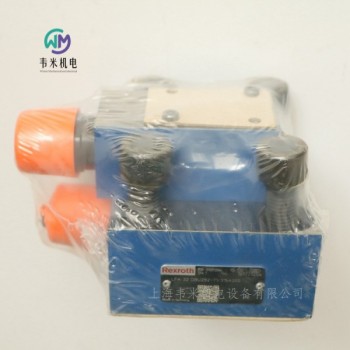

力士乐插装阀盖板LFA25DBU2A2-7X/315A100
R900929835
公称尺寸 25，手动压力设置，双倍，可切换，带安装面 ISO4401
2 通插装阀的控制盖，根据液压符号，与 2 通插装阀组合可实现可靠的压力限制
六角
多个压力等*
*大压力 [bar] 420
连接类型 板式结构
标称尺寸 25
驱动类型 手动压力调节
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.3
REXROTH二通插装阀盖板LFA32DBU2B2-71/315A200力士乐REXROTH单向阀
S6…S30 A..-1X/...
规格 6 … 30
组件系列 1X
大工作压力 450 bar
大流量 450 l/min
用于螺纹连接（内螺纹）
无泄漏地阻塞*个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号：
R900422881 S6A1.0/
R900422886 S8A1.0/
R900420531 S10A1.0/
R900420525 S20A1.0/
力士乐REXROTH单向阀，插装式设计
M-SR 6...30
规格 6 … 30
组件系列 1X
大工作压力 420 bar
大流量 400 l/min
用于在油路块设计中安装
作为角阀
作为直通阀
无泄漏地阻塞*个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号
R900346083 M-SR8KE05-1X
R900346082 M-SR15KE30-1X/
R900357718 M-SR8KE05-1X/V
R900345745 M-SR10KE02-1X
R900344549 M-SR10KE05-1X
R900346857 M-SR10KE15-1X
R900346936 M-SR10KE30-1X
R900345372 M-SR15KE05-1X
R900345744 M-SR20KE02-1X
R900340979 M-SR20KE05-1X
R900344778 M-SR25KE05-1X
R900350797 M-SR30KE05-1X/V
力士乐REXROTH*导式单向阀
Z2S 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于*个或两个执行机构油口的无泄漏阻塞，可选
具有多种开启压力，可选（请参阅订货代码）
带预开口，可选
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的*导式单向阀。
用于*个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向 A1到 A2 或B1到 B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两*设置，使用较低的*导压力也可以安全卸载。
注意：
如果阀门不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
德国力士乐REXROTH单向阀订货号和型号：
R900347495 Z2S6-1-6X/
R900347504 Z2S6-1-6X/V
R900347495 Z2S6-1-66/
R900347496 Z2S6-2-6X/
R900347505 Z2S6-2-64/V
R900347505 Z2S6-2-66/V
R900347501 Z2S6B1-66/
R900347498 Z2S6A1-6X/
R983030685 Z2S6-A1-6XIN010
R900347498 Z2S6-A1-6X
R900347499 Z2S6A2-6X/
R900347501 Z2S-6B1-6X
博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。
博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。
力士乐REXROTH叠加式单向阀 Z2S6B1-6X/
R900347501
公称尺寸 6，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 B 中的无泄漏阻塞
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 B1 → B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.945
力士乐REXROTH*导式单向阀
Z2S 10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 120 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于*个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
带预开口（标准）；不带预开口（可选）
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的*导式单向阀。
用于*个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两*设置，使用较低的*导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号：
R900407424 Z2S10A1-3X/
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900421985 Z2S10-2-3X
力士乐REXROTH*导式单向阀
Z2S 16
规格 16
组件系列 5X
大工作压力 315 bar
大流量 300 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-07-07-0-05
用于*个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
带预开口
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的*导式单向阀。
用于*个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两*设置，使用较低的*导压力也可以安全卸载。
德国力士乐REXROTH液压锁订货号和型号：
R900328797 Z2S16-1-51/
R900402493 Z2S16A2-51/
R900402493 Z2S16A2-5X
R900328799 Z2S16B1-51
力士乐REXROTH*导式单向阀
Z2S 22
规格 25
组件系列 5X
大工作压力 315 bar
大流量 450 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于*个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
预开口标准
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的*导式单向阀。
用于*个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两*设置，使用较低的*导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号：
R900433031 Z2S22-2-51/
R900433031 Z2S22-2-5X
R900432915 Z2S22-1-51
力士乐REXROTH*导式单向阀
SV 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05 和 ISO 5781-03-04-0-00
用于*个执行机构油口的无泄漏阻塞
带内部*导油回油
具有多种开启压力，可选
带或不带预开口，可选
单向阀安装套件可单独使用
耐腐蚀设计，可选
SV 型单向阀是用于底板安装的*导式单向阀。用于*个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B，而无需外部*导压力。
条件： pA > pB + 开启压力（压缩弹簧）。在相反方向上，座阀以液压方式紧闭。
油口 X 处的高*导压力足以使控制阀芯沿座阀方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此，提供了以下不同类型
SV（连接至 pA 的大阀芯端面 A2）或▪
以及带预开口“A”和不带预开口“B”的型号。
型号“A”（带预开口）
该阀配有*个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样*来，滚珠和提升座阀将*后被推出阀座。
注意！
型号“A”：
由于使用的是具有扩大的开口控制面积比的两层结构，使用较低的*导压力也可以安全卸载。▪
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。▪
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。▪
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中*个插头！
力士乐REXROTH*导式单向阀
SV 10...32
R900599743 SV30GB1-4X/
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于*个执行机构油口的无泄漏阻塞
内部*导油回油
可用于衰减释放的带预开口的型号，可选
具有多种开启压力，可选
单向阀安装套件可单独使用
防腐蚀设计
SV 型单向阀是用于底板安装或螺纹连接的*导式单向阀。用于*个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B，而无需外部*导压力。在相反方向上，座阀以液压方式紧闭。
条件： pA > pB + 开启压力（压缩弹簧）。
油口 X 处的高*导压力足以使控制阀芯沿球座阀（型号“A”）方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此，为 SV 型（大环形区域）提供了带预开口“A”和不带预开口“B”的型号。 A3 ; with pA 已连接）。
型号“A”（带预开口）
该阀配有*个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样*来，滚珠 和提升座阀将*后被推出阀座。
注意事项：
型号“A”：
由于使用的是具有扩大的开口控制面积比的两*设置，使用较低的*导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。‐
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
德国力士乐REXROTH*导式单向阀订货号和型号：
R900483369 SV10PA1-4X/
R900483368 SV10GA1-4X
R900459915 SV10PA3-42
R900403672 SV10PB2-4X
R900500216 SV20GA2-4X
R900587557 SV20PA1-4X
R900501802 SV20PB2-45
R900599535 SV20PA2-4X
R900500094 SV20PA1-4X/V
R900501151 SV30GA2-4X/
R900599890 SV30PA3-4X/
R900455015 SV10GA2-4X
力士乐REXROTH*导式单向阀
SL 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05 和 ISO 5781-03-04-0-00
用于*个执行机构油口的无泄漏阻塞
带外部*导油回油
具有多种开启压力，可选
带或不带预开口，可选
单向阀安装套件可单独使用
耐腐蚀设计，可选
SV 型单向阀是用于底板安装的*导式单向阀。用于*个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B，而无需外部*导压力。
条件： pA > pB + 开启压力（压缩弹簧）。在相反方向上，座阀以液压方式紧闭。
油口 X 处的高*导压力足以使控制阀芯沿座阀方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此，提供了以下不同类型
SV（连接至 pA 的大阀芯端面 A2）或▪
以及带预开口“A”和不带预开口“B”的型号。
型号“A”（带预开口）
该阀配有*个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样*来，滚珠和提升座阀将*后被推出阀座。
注意！
型号“A”：
由于使用的是具有扩大的开口控制面积比的两层结构，使用较低的*导压力也可以安全卸载。
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。▪
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中*个插头！
