对细的以太网（ Thin Ethernet-cheapernet）系统，用ESP ThinNet（BNC连接器）。

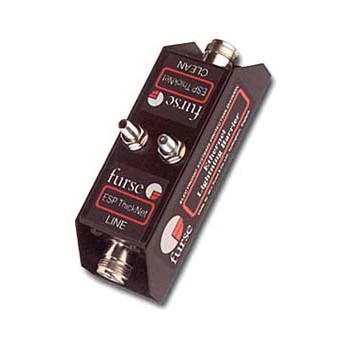

对粗的以太网（ Thick Ethernet）系统，用ESP ThickNet (N连接器)。
|
|
型号 |
ESP ThinNet |
ESP ThickNet |
|
正常电压 |
峰值 -2.05V |
峰值 -2.05V |
|
|
*大工作电压 |
峰值 -4.5V |
峰值 -4.5V |
|
|
信号额定电流 |
300mA |
300mA |
|
|
在线阻抗 (±10%) |
0.5 |
0.5Ω |
|
|
频宽 (50Ω系统) |
<0.1dB于10MHz <0.3dB于50MHz |
<0.1dB于10MHz <0.3dB于50MHz |
|
|
允通电压 |
|
|
|
|
*大冲击电流 |
10kA |
10kA |
相关型号 :ESPThinNet ESPThickNet
1 、同类型的产品中，具有较低的导入阻抗，可减少信号衰减。
2 、同样的测试电压、波形下，残压比同类产品至少低 5-20V 。
3 、坚固、防火、 ABS 外壳，适合各种危险环境使用。
4 、提供线对线，线对地的全保护模式。
5 、反应时间快，小于 10ns 。
说明：
1 、细缆以太网（ IEEE 802.3 ， 10base-2 ）系统采用 ESP 细缆网络（ BNC 接头）
2 、粗缆以太网（ IEEE 802.3 ， 10base-5 ）系统采用 ESP 粗缆网络（ N 接头）
应用：
建筑物间的粗缆及细缆以太网络线使用保护器，可保护收发器、服务器和转发器等设备不受雷电干扰。
性能和优点：
1 、导体间允通电压低（参见“系统技术说明”）。
2 、在易遭受雷电的环境下提供反复多次的保护。
3 、*低的反射系数 /VSWR 可保证保护器不影响系统的正常运行。
4 、较大的频带宽可防止高频信号的衰减。
5 、低容量电路可防止启动信号随其他型号的网络保护器而发生衰减。
6 、低线内阻抗可*大限度地减少信号的衰减，从而增加信号传输距离。
7 、坚固的钢外壳。
8 、有孔便于平面安装。
9 、坚固的接地螺栓保证了有效接地。
安装：
将保护器串联在以太网线中时，选择靠近线缆进出建筑物的地方，或靠近需要保护的设备，这样可尽量靠近系统地线接点（以保证充分接地）。
将保护器安装在*个现成的盒子中或合适的箱内。若需要*起安装两个或多个保护器，可使用 CME 配套元件安装并接地。
注：允许网线两端各安装*个保护器， ESP 细缆网的安装节段*长为 148 米 ， ESP 粗缆网安装节段*长为 400 米 。
合适配件：
CME 4 可同时安装两个 ESP 细缆网或粗缆网保护器并接地； CME 8 上可同时安装两个 ESP 细缆网或粗缆网保护器并接地。安装单个 ESP 细缆网或粗缆网（ WBX 3/G ）的盒子，或安装 CME 4 （ WBX 4 ）及 CME 8 （ WBX 8 ）的盒子。
