公司所有防护直属雷的产品保证符合当前 严格的法国国家防雷标准——NFC17-102标准。
其防雷产品在欧洲及东南亚地区享有较高的声誉。法国“卫星”牌提前放电避雷针（ 导避雷针）符合中华人民共和国国家防雷标准GB50057-94《建筑物防雷设计规范》。

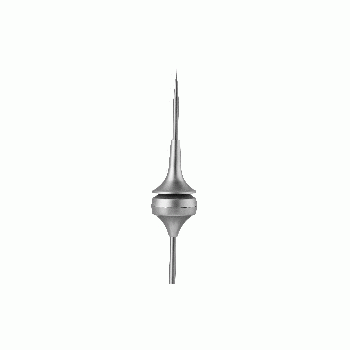

卫星避雷针
、卫星提前放电避雷针（ 导避雷针）工作原理
当雷电云层形成时，云层与地面之间产生 个电场（大气），此电场强度可达到5千伏/米。从而使地面凸起部分或金属部件上开始出现电晕放电。当雷电云层内部形成 个下行 导时，闪电电击使开始了。下行 导电荷以阶梯形式向地面移动。下行 导携带着的电荷使地面建立起来了电场。
从地面上的建筑物或物体产生了 个上行的 导。此上行 导向上传播 直到与下行 导会合。此时，闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行 导。与下行 导会合的 个上行 导决定了闪电电击的地点。
卫星”牌提前放电避雷针（ 导避雷针）的工作原理就是产生 个比普通避雷针更快的上行 导。
注意：此说明只描述负向的下行闪电电击，这是电气——几何模型的仅有的应用实例。目前为止，这种闪电电击是 经常发生的。
卫星提前放电避雷针（ 导避雷针）工作原理
●卫星避雷针性能优越
1、避雷针安装在同等条件（高度）下，“Satelit+”比普通避雷针保护范围大。
2、落雷更准确，减小了雷击点落于非避雷针体的概率。
●卫星避雷针安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。
●卫星避雷针免维护：无源，无需供电，无耗能元件。
●卫星避雷针安装简单：重量轻，不需加装同轴屏蔽电缆。
●卫星避雷针造型美观
三、 卫星提前放电避雷针（ 导避雷针）内部构造示意图
四、“satelit+”避雷针设计说明
在中国境内安装“satelit+”避雷针必须严格遵循中华人民共和国国家防雷标准——《建筑物防雷设计规范》（GB50057-94）的强制性规定：1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。
2、用防雷类别和建筑物的面积，确定选用 支或数支“卫星”避雷针。
3、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。
4-5、引下线（下导体）应作断接卡和在附近地面作 缘防护。
6、接地体，接地电阻，防雷地网应按防雷标准GB50057-94要求执行。
7、防雷产品产品保用期二十年。
避雷针设计安装
五、卫星避雷针测试证书
satelit+”(卫星）牌提前放电避雷针由中国人民保险公司承保产品避雷责任险
按法国国家防雷专业委员会规定，杜尔-梅森“satelit+”提前放电避雷针已在国家防雷专业委员会监督下通过COFRAC技术鉴定其试验室为国家专业委员会指定的EDF的Les Renardieres高压物理实验室和Merlin Gerin高压中心等，获得法国工业电子中心试验室LCIE证书。 防雷试验证书证明“satelit+”卫星避雷针符合防雷标准NFC17-102，避雷产品处 地位。
防雷针测试报告
六、“satelit+”卫星避雷针产品型号及防雷保护半径
| 避雷针型号 | 提前放电时间△T |
| ESE2500避雷针 | 25微秒 |
| ESE4000避雷针 | 40微秒 |
| ESE5000避雷针 | 50微秒 |
| ESE6000避雷针 | 60微秒 |
△T：根据法国国家防雷标准NFC17-102规定的 导避雷针启动抢 时间，实际测试值大于规定值
|
不同型号不同安装高度的“satelit+”避雷针对各类防雷建筑物的 防雷保护半径(Rp) |
|||||||||
|
“satelit+”避雷 |
h=避雷针高于被保护物的水平高度(m) | ||||||||
| 2 | 4 | 5 | 7 | 10 | 15 | 20 | 45 | 60 | |
| 类防雷建筑物 | |||||||||
| ESE2500避雷针 | 17 | 34 | 42 | 43 | 44 | 45 | 45 | - | - |
| ESE4000避雷针 | 24 | 46 | 58 | 59 | 59 | 60 | 60 | - | - |
| ESE5000避雷针 | 28 | 55 | 68 | 69 | 69 | 70 | 70 | - | - |
| ESE6000避雷针 | 32 | 64 | 79 | 79 | 79 | 80 | 80 | - | - |
| 二类防雷建筑物 | |||||||||
| ESE2500避雷针 | 23 | 45 | 57 | 59 | 61 | 63 | 65 | 70 | - |
| ESE4000避雷针 | 30 | 60 | 75 | 76 | 77 | 80 | 81 | 85 | - |
| ESE5000避雷针 | 35 | 69 | 86 | 87 | 88 | 90 | 92 | 95 | - |
| ESE6000避雷针 | 40 | 78 | 97 | 98 | 99 | 101 | 102 | 105 | - |
| 三类防雷建筑物 | |||||||||
| ESE2500避雷针 | 26 | 52 | 65 | 66 | 69 | 72 | 75 | 84 | 85 |
| ESE4000避雷针 | 33 | 66 | 84 | 85 | 87 | 89 | 92 | 99 | 100 |
| ESE5000避雷针 | 38 | 76 | 95 | 96 | 98 | 100 | 102 | 110 | 110 |
| ESE6000避雷针 | 44 | 87 | 107 | 108 | 109 | 111 | 113 | 120 | 120 |
避雷针保护半径计算公式：
按法国国家防雷标准NFC17-102规定，避雷针针尖应高于被保护物水平面2m(h1)以上。当避雷针高度不同时(h2,h3,…hn)，其 防雷保护范围（半径）分别为Rp2,Rp3…Rpn，计算公式应考虑被保护物的防雷等 、当地的雷暴活动情况和地质地貌。
“satelit+”避雷针的避雷保护半径与避雷针安装高度(h)有关，与 避雷针的启动抢 时间（避雷针型号）有关，以及与所选的防雷保护 别有关：当避雷针安装高度h≥5时，
当避雷针安装高度h<5时，见 防雷保护半径表。
注：防雷保护半径Rp为所考虑的水平面上的防雷保护半径 ，避雷针安装高度h为避雷针针尖相对于被保护物顶部的水平高度差D为滚球半径（闪击距离）
类防雷建筑物为20m(中国国家防雷标准GB50057-94规定D=30m)
二类防雷建筑物为45m
三类防雷建筑物为60m
△L为“satelit+”卫星避雷针的上行抢 距离
△L=V（米/微秒）·△T（微秒）
V为避雷针 导传播速度，实验数据表明：V=1米/微秒
七、避雷针装配，避雷针安装方法1、“satelit+”卫星避雷针由A、B、C、D四部分 防雷器件组成。
2、从包装箱内取出各防雷部件后按下列顺序安装避雷针：
1)用配件中内六角螺丝扳手拧松脉冲发生器（防雷器）C底部的两个螺丝。
2)摘下防雷器脉冲发生器（防雷器）上部的放电*X的三个套，特别要调整X上
两针尖的间距，两针不能相接，间距1~2mm。
3)将避雷针杆D依图示方向穿过防雷器C，头部顶在B的端口。
4)将避雷针尖A与D套紧，并用两扳手用力拧紧。
5)用内六角螺丝扳手拧紧防雷器C底部的两个螺丝，此时B与C之间应由三支料柱顶住，整体牢固。
6)将针的底部旋入加工好的避雷针支架上。
材质和尺寸(如下图所示)
接闪*:20mm直径的不锈钢
感应放电体：不锈钢材料
重量：小于5公斤
避雷针装配，避雷针安装方法
