西班牙 INGESCO 防雷公司简介
位于西班牙BARCELONA的INGESCO是 家专业从事于避雷针生产的制造商。该公司具有30年的研究、开发及生产的经验，拥有UNIVERSITY OF TOULOUSE（法国）、UNIVERSIDAD AUTonOMA DE BELLATERRA（西班牙）及研究机构组织的工程、测试及开发人员，在 避雷产品的开发、设计、生产、工程施工、维护等方面都有丰富的经验。 进的开发技术及高压研究试验室为 进的产品提供了高质量的保证，INGESCO公司已获得ISO9002认证，并推出新 代的主动式早期放电避雷针PDC系列，该产品拥有UNE 21.186、CEI 1024-1、NFC-17 102认证。
INGESCO避雷针
、INGESCO主动式早期放电避雷针PDC系列工作原理
PDC系列避雷针主要由激发器EXCITERS从自然界的电场中吸收并贮存能量，反射器Deflector及避雷器针尖与大地有良好的电气连接，处于等电位状态。所以通常情况下，激发器与发射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反应器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电压降迅速增加会造成*打火，并使*周围的空气离子化，形成*放电现象。
避雷针的中央收集杆和激发器EXCITERS之间的电场迅速增加而造成*产生的空气离子化可于 短及准确的时间内放电，因大量电离子的存在，从而使自然的Corona效应减低，产生 预期上行放电通道，可迅速/安全地将雷电截击及安全地泄放到大地。
INGESCO主动式早期放电避雷针（ 导避雷针）工作原理
二、西班牙INGESCO避雷针产品特点

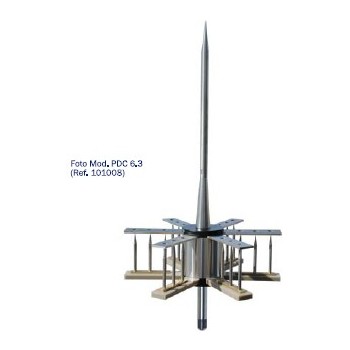

- Ingesco避雷针共有四种型号，PDC3.1、PDC3.3、PDC4.3、PDC5.3、PDC6.3，均由不锈钢材料制成，对应于不同的保护范围。其优点有：
· 非电子式，长寿命
· 雷击后防护质量不会改变
· 无电子系统不会因浪涌冲击将其损坏
· 不同保护半径的型号选择
· 完全主动式引雷系统
· 当有闪电时，才会自我激活
· 避雷针外形美观
· 安全可靠，由国际 的高压实验室进行测试及检定
· 防雷系统无需维护
三、 西班牙INGESCO提前放电避雷针（ 导避雷针）内部构造示意图
四、 西班牙INGESCO避雷针测试证书
所有INGESCO产品均符合国际测试， INGESCO 公司拥有符合ISO9002的生产系统，PDC系统系列ESE避雷针的设计、生产及测试，符合国际标准，如：UNE21.186、CEI 1024-1、NFC-17 102。INGESCO 投资千万的测试设备及高压实验室，用作△T evalUATION测试。
五、西班牙INGESCO避雷针产品型号
| 避雷针型号 | 提前放电时间△T |
| >PDC3.1避雷针 | >14微秒 |
| >PDC3.3避雷针 | >25微秒 |
| >PDC4.3避雷针 | >34微秒 |
| >PDC5.3避雷针 | >43微秒 |
| >PDC6.3避雷针 | >52微秒 |
△T：根据法国国家防雷标准NFC17-102规定的 导避雷针启动抢 时间，实际测试值大于规定值
|
不同型号不同安装高度的西班牙避雷针对各类防雷建筑物的 防雷保护半径(Rp) |
|||||||||
|
INGESCO避雷 |
h=避雷针高于被保护物的水平高度(m) | ||||||||
| 5 | 6 | 7 | 8 | 10 | 15 | 20 | 45 | 60 | |
| 类防雷建筑物 | |||||||||
| PDC3.1避雷针 | 22 | 22 | 23 | 23 | 25 | 25 | 25 | - | - |
| PDC3.3避雷针 | 42 | 42 | 43 | 43 | 43 | 44 | 45 | - | - |
| PDC4.3避雷针 | 51 | 51 | 52 | 52 | 53 | 53 | 54 | - | - |
| PDC5.3避雷针 | 61 | 61 | 61 | 61 | 62 | 62 | 63 | - | - |
| PDC6.3避雷针 | 70 | 70 | 70 | 70 | 71 | 71 | 72 | - | - |
| 二类防雷建筑物 | |||||||||
| PDC3.1避雷针 | 44 | 44 | 46 | 47 | 48 | 51 | 59 | - | - |
| PDC3.3避雷针 | 57 | 58 | 59 | 60 | 63 | 65 | 70 | - | - |
| PDC4.3避雷针 | 68 | 69 | 69 | 70 | 73 | 74 | 79 | - | - |
| PDC5.3避雷针 | 78 | 79 | 79 | 80 | 82 | 84 | 88 | - | - |
| PDC6.3避雷针 | 88 | 89 | 89 | 90 | 92 | 93 | 97 | - | - |
| 三类防雷建筑物 | |||||||||
| PDC3.1避雷针 | 50 | 50 | 52 | 52 | 55 | 59 | 74 | - | - |
| PDC3.3避雷针 | 64 | 67 | 68 | 72 | 75 | 83 | 85 | - | - |
| PDC4.3避雷针 | 76 | 78 | 79 | 82 | 85 | 92 | 94 | - | - |
| PDC5.3避雷针 | 87 | 88 | 90 | 92 | 94 | 101 | 103 | - | - |
| PDC6.3避雷针 | 97 | 99 | 100 | 102 | 104 | 110 | 112 | - | - |
避雷针保护半径计算公式：
INGESCO主动提前期放电避雷针保护半径的计算公式
设INGESCO的启动抢 时间为ΔT则上行 导的抢 距离ΔL=V*ΔT
根据NFC-17-102标准所提供的计算方法，保护半径Rp按如下公式计算：
D电击距离，它取决于被保护建筑物的 别，对于I、II、III类保护对象， D值分别为20m，45m,60m。
h为避雷针顶端到被保护平面的高度。
ΔT由评估测试并计算得出
V=106m/s
ΔL=V*ΔT
六、INGESCO避雷针安装
在中国境内安装INGESCO避雷针必须严格遵循中华人民共和国国家防雷标准——《建筑物防雷设计规范》（GB50057-94）的强制性规定：
1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。2、用防雷类别和建筑物的面积，确定选用 支或数支西班牙避雷针。
3、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。
4-5、引下线（下导体）应作断接卡和在附近地面作 缘防护。
6、接地体，接地电阻，防雷地网应按防雷标准GB50057-94要求执行。
7、防雷产品保用期二十年。
