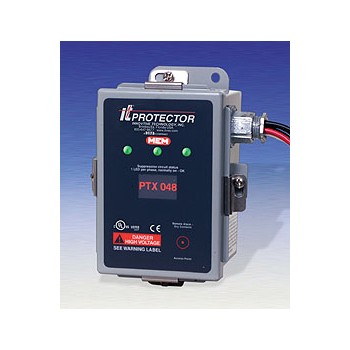

伊顿创新技术 PTX048/PTE048电涌保护装置
技术参数概要
峰值通流容量： 每相48KA，每模式 24KA ANSI/IEEE C62.41 安装位置：A和B
应用：中至低电涌活跃程度区，敏感/重要负载包括分配电柜、用户配电柜和重要负载中心
保用期：20年
产品标识：UL1449*2 版，cUL, UL1283
制造商资质：ISO9001:1994 质量管理证书BSI FM 30833
机械性能参数
外壳：喷漆钢结构，全天候；防护等*NEMA 4 （IP66）
固定：内置穿管导线和多点安装固定角
连接：#10 AWG（6 mm2）多股导线
重量： PTX:约3公斤（7磅）,PTE：约5.5公斤（12磅）
工作温度：-400C — 650C
电气性能参数
保护模式：全模式（三相Y型10个模式）：L-N, L-L（差模），L-G, N-G（共模）
输入电源频率：PTX:47-420 Hz; PTE和-SD：47-64 Hz
响应时间：PTX￡ 1纳秒, PTE<1纳秒
电容：PTE: 每模式<10 μF
诊断指示：每相LED指示，正常灯亮。远端报警接口（C类干式常开常闭触点）
短路电流保护：200 kAIC的 30安培R*熔丝（出厂未提供）
*大EMI/RFI衰减－Mil-std-220
| 1 kHz | 10 kHz | 100 kHz | 1 MHz | 10MHz | *大衰减频率 |
| 3 dB | 20 dB | 40 dB | 23 dB | 7 dB | 40 dB @115 kHz |
选项
动态跟踪网络(ATN)： PTE
声音报警，电涌计数和缺相监视器(S.M.A.R.T.TM):：(-SD后缀)
不锈钢NEMA Type 4X外壳： (-SS后缀)(事*通知工厂，有*少数量要求)
内置熔丝：(-L后缀)(*新图纸致电我司查询)
内置熔丝加开关：(-D后缀)(*新图纸致电我司查询)
ARM-3 远程报警模块
