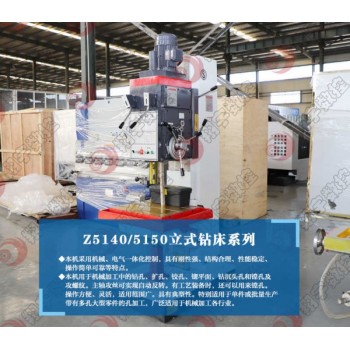

． Z5140立式钻床
Z5140立式钻床，钻孔直径40mm适用范围广，立式钻床加工前，须 调整工件在工作台上的位置，使被加工孔中心线对准刀具轴线。加工时，工件固定不动，主轴在套筒中旋转并与套筒 起作轴向进给。工作台和主轴箱可沿立柱导轨调整位置，以适应不同高度的工件。 立式钻床作为钻床的 种，也是比较常见的金属切削机床，有着应用广泛，精度高的特点。适合于批量加工。
二．结构特点：
1. 本机机械、电气 体化控制，具有刚性强、结构合理、性能稳定、操作简单可靠等特点；
2.主轴各 变速机构灵敏可靠；操作系统集中，工人使用方便快捷，维修方便；
3.主轴攻丝能实现自动反转，主轴自动进给、定程切削，主轴加强型和自动卸刀，主轴箱设有抗力保险，精度高、噪声低、变速范围广；
4.加强型立柱，操作稳定；
5.工作台接触面均采用超音频淬火处理，加强筋底座，保持出色的刚性及承重能力；
6.方形工作台，方便不同工件的加工需要；
7.本机铸件结构部分均采用铸铁材质，经回火处理消除应力，确保刚性精度持久性，高刚性结构源于多年经验数据积累与合理机构细长设计，提高铸件抗压缩与抗侧弯能力。
三．用途：
本机用于机械加工中的钻孔、扩孔、铰孔、锪平面钻沉头孔和镗孔及攻螺纹。主轴攻丝可实现自动反转。有工艺装备时，还可以用来镗孔。操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是 般机械加工车间常见的机床。
四．主要技术参数：
|
主要技术参数 |
Unit |
Z5140B |
|
钻孔直径 |
mm |
40 |
|
主轴轴孔锥度 |
|
MT4 |
|
主轴行程 |
mm |
250 |
|
主轴箱行程（手动） |
mm |
200 |
|
主轴转速 数 |
|
12 |
|
进给量 数 |
|
9 |
|
主轴转速范围 |
rpm |
31.5~1400 |
|
进给量范围 |
mm/r |
0.056~1.80 |
|
工作台面尺寸 |
mm |
560 x 480 |
|
工作台升降行程 |
mm |
300 |
|
主轴端面至工作台面距离 |
mm |
750 |
|
主电机功率 |
kw |
3 |
|
外形尺寸 |
mm |
1090x905x2530 |
|
机床重量（净重） |
kg |
1250 |
五．公司介绍
山东翔宇数控机床有限公司主要致力于金属带锯床、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
