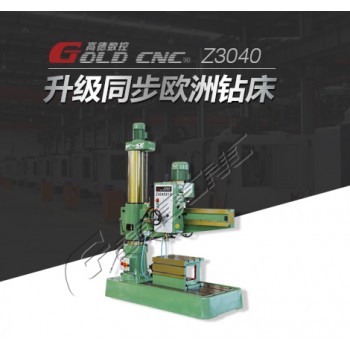

Z3040摇臂钻床大钻孔直径40mm，是 种孔加工设备，它也可以称为摇臂钻。可以用来钻孔、扩孔、铰孔攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是 般机械加工车间常见的机床。
摇臂钻床是 种摇臂可绕立柱回转和升降，通常主轴箱在摇臂上作水平移动的钻床。在立式钻床上加工孔时，刀具与工件的对中是通过工件的移动来实现的，则对 些大而重的工件显然是非常不方便的；而摇臂钻床能用移动刀具轴的位置来对中，这就给在单件及小批生产中，加工大而重工件上的孔带来了很大的方便。
概述:
摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。
主要结构：
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的 端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的 端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成 体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱 起绕内立柱回转。
主轴箱是 个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
运动形式：
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头 边进行旋转切削， 边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱 起绕内立柱的回转运动。
主要技术参数：
|
摇臂钻床参数项目 |
Z3040*10 |
Z3040*13A（双立柱） |
|
钻孔直径（mm） |
40 |
40 |
|
主轴端面至工作台距离（mm） |
260-1000 |
260-1000 |
|
主轴中心至立柱母线距离（mm） |
360-1000 |
360-1000 |
|
主轴行程（mm） |
200 |
200 |
|
主轴锥孔（莫式） |
4 |
4 |
|
主轴转数范围（rpm） |
32-1220 |
32-1220 |
|
主轴转数 数 |
12 |
12 |
|
摇臂回转角度（°） |
360 |
360 |
|
主电机功率（kw） |
2.2 |
2.2 |
|
升降电机功率（kw） |
1.5 |
1.5 |
|
机床重量（kg） |
1500 |
1900 |
|
外形尺寸（mm） |
1650*750*2250 |
1850*830*2320 |
无论是从产品解决方案，还是到售后服务，高德都可以提供优质的服务
产品诚信可靠，服务贴心完善。
我厂所有产品，保修期限均为 年。
本信息由山东高德数控机床有限公司2019年4月29日发出，机械制造，我们更专业，
