工作效率高加工误差小液压预选变速 大钻孔直径80mm,在配有相应工装的条件下可以镗孔主轴箱摇臂立柱均由液压夹紧主轴正反转停车(制动)空档用 个手柄操作它具有性能完善使用安全可靠方便

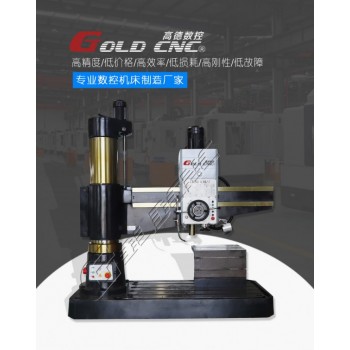

摇臂钻床性能特点：
工作效率高加工误差小液压预选变速 大钻孔直径80mm,在配有相应工装的条件下可以镗孔主轴箱摇臂立柱均由液压夹紧主轴正反转停车(制动)空档用 个手柄操作它具有性能完善使用安全可靠方便易于维修精度高刚性好寿命长等优点
结构特点：
1、主要关键件选用高强度铸铁和特供钢材 ；
2、经专业化设备连续加工确保基础部件精良；
3、采用液压预选变速机构可节省辅助时间；
4、主轴正反转停车制动变速空档等动作用 个手柄控制操纵更为轻便快捷；
5、主轴箱摇臂内外柱采用液压驱动的菱形块夹紧机构夹紧可靠；
6、16 主轴转速与进给可选配出经济高效的切削 ；
7、摇臂导轨外柱圆表面主轴主轴套筒及内外柱回转滚道等处均进行了淬火处理可长期保持机床精度的稳定性延长了使用寿命 ；
8、完善的安全保护装置和外柱防护 ；
9、在结构设计方面和在制造过程中采取了有效措施使得机床的精度持久性和整机的使用寿命均为加大延长。
用途：
广泛的大型设备用来钻孔扩孔锪平面铰孔攻螺丝镗孔广泛适用于机械加工各部门
概述:
摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。
运动形式：
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头 边进行旋转切削， 边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱 起绕内立柱的回转运动。
主要技术参数：
|
摇臂钻床参数项目 |
Z3080*25A |
|
钻孔 大直径（mm） |
80 |
|
主轴端面至工作台距离（mm） |
550-1600 |
|
主轴中心至立柱母线距离（mm） |
500-2500 |
|
主轴行程（mm） |
400 |
|
主轴锥孔（莫式） |
6 |
|
主轴转数范围（rpm） |
20-1600 |
|
主轴转数 数 |
16 |
|
摇臂回转角度（°） |
360 |
|
主电机功率（kw） |
7.5 |
|
升降电机功率（kw） |
1.5 |
|
机床重量（kg） |
11000 |
|
外形尺寸（mm） |
3500*1450*3300 |
无论是从产品、解决方案，还是到售后服务，高德都可以提供优质的服务
我厂所有产品，根据国家规定，保修期限均为 年。
