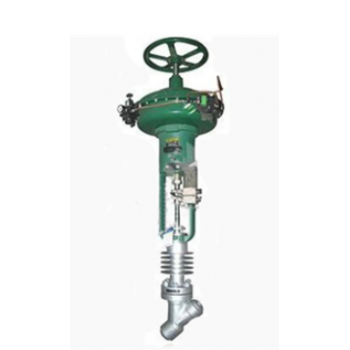

Y型气动薄膜疏水阀产品简介

产品/服务：
品牌：	上海阀天
有效期至：	长期有效
最后更新：	2023-09-16 13:49

单价：

面议

最小起订量：

1 台

供货总量：

1000 台

立即询价

(发货期限：自买家付款之日起 3 天内发货)

邮件：cnvenn@126.com
电话：021-51691756
手机：13817238068
地址：上海化学工业区奉贤分区湖滨路8号

人气：17

详细说明
规格参数
联系方式

Y型气动疏水阀上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和佳的流道形状设计使介质近于直线的方式，阀门具有佳的Cv值，产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。

标准规范

对接焊坡口尺寸按ANSI B16.25

承接焊尺寸按ANSI B16.34

承插焊口径范围：1/2″～ 2-1/2″

对接焊口径范围：1/2″～ 4″

试验检验标准：JB/T3595

尺寸重量

公称通径	300 600 900 1690LB（相当于P55 100）						2680LB（相当于P55 170）
L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658
