疏水阀系列/杠杆浮球式蒸汽疏水阀
杠杆浮球式蒸汽疏水阀用途：
广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。
杠杆浮球式蒸汽疏水阀特点：
此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
杠杆浮球式蒸汽疏水阀结构特点及工作原理：
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。
2、平衡双阀座设计，比 般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
杠杆浮球式蒸汽疏水阀主要零部件材料表
| 零部件材料袋 | 材料 |
| 阀体、阀盖 | WCB、HT250 不锈钢 |
| 阀座、阀芯 | 不锈钢 |
| 浮球 | 不锈钢 |
| 控制架 | 不锈钢 |
| 热敏元件 | 哈氏合金 |
杠杆浮球式蒸汽疏水阀结构尺寸图及排水图
杠杆浮球式蒸汽疏水阀技术参数表
| 产品型号 Product Type |
公称通径 Nominal diameter |
连接方式 Type Of Connection |
使用压力（Mpa） | 温度（℃） | 外形尺寸（mm）External Dimensions | ||||||||
| L | L1 | H1 | H2 | W | |||||||||
| SFT14-16 | 15-20 | 螺纹 | 0.01-1.6 | 250 | 125 | 155 | 55 | 55 | 155 | ||||
| SFT14-16 | 15-25 | 螺纹 | 0.01-1.6 | 250 | 190 | 220 | 120 | 80 | 140 | ||||
| SFT44-16 （SFT43） （SFT46） |
15-20 25 |
法兰 | 0.01-1.6 | 350 | 195 215 |
255 | 85 | 115 | 110 | ||||
| 32-50 65-80 |
法兰 | 0.01-1.6 | 350 | 230 270 |
345 420 |
175 218 |
110 125 |
190 220 |
|||||
|
15-20 25 32-50 |
法兰 | 0.01-4.0 | 350 | 195 215 230 |
145 235 |
60 125 |
90 145 |
|||||

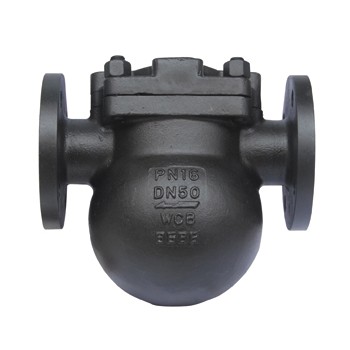

杠杆浮球式蒸汽疏水阀产品图片
