1、量程调节范围（MPa）：
|
量程序号 |
设定值调节范围(MPa) |
切换差值(MPa) |
上限使用压力（MPa） |
|
不可调G |
|||
|
1 |
0～0.1 |
≤0.006 |
1.0 |
|
2 |
0～0.16 |
≤0.01 |
1.0 |
|
3 |
0～0.25 |
≤0.015 |
1.0 |
|
4 |
0.02～0.4 |
≤0.02 |
1.6 |
|
5 |
0.03～0.6 |
≤0.025 |
1.6 |
|
6 |
0.05～1.0 |
≤0.03 |
1.6 |
|
7 |
0.08～1.6 |
≤0.08 |
3.2 |
|
8 |
0.12～3.0 |
≤0.1 |
5.0 |
|
9 |
3.0以上 |
定做 |
定做 |
2、上限使用压力：8.0MPa；
3、介质温度：0～120℃；
4、工作介质粘度：＜1×10-3m2/s；
5、环境温度：-20--70℃；
6、介质温度：普通0--80℃，高温0--300℃；
7、抗震性能：max20m/s；
8、重复性：≤±1.5%FS；
9、压力联结接口：
1）、外螺纹M20×1.5；内螺纹ZG1/4″共为 体（接口在两侧）；
2）、内螺纹M12×1.25；
3）、通过转换接头联结φ6.2铜管或不锈钢管；
4）、按用户要求制作。
10、继电器触点容量：
1）、 AC380V 6A；
2）、AC220V 5A ；
3）、24VDC 2A；
11、开关接点型式：采用高性能单刀双掷开关。其中C—公共端接点、NC—常闭端接点、NO—常开端接点；动作方式为压力上升C--NO通，压力下降C--NC通。
12、电气引线接口：M16×1.5密封防护接头；
13、外壳防护性能：IP65，金属铸铝壳体；
14、壳体尺寸（长×高×厚）：105×65×50mm。

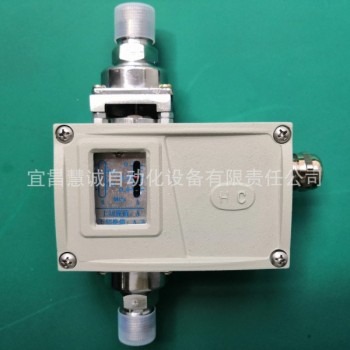

二、型号规格选型：HYW-CB单腔扩管螺纹转换型差压控制器；HYW-CD双腔同边外螺纹型差压控制器；HYW-CS双腔上下两侧型差压控制器；HYW-CJ双腔上下经济型差压控制器；HYW-CW远传差压控制器；HYW-CG高温型差压控制器； HYW-CEX—防爆型差压控制器。
