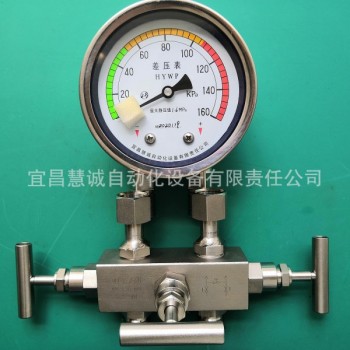

概述：HYW-P系列差压表、微差压表、差压控制表分为碳钢型结构他全不锈钢结构两类。本仪表市在吸收借鉴日本、德国同类仪表的基础上融入本公司优化设计的精良差压仪表。本仪表广泛用于化工、化纤、冶金、电力、电厂发电机组、核电等工业部门工艺流程中测量各种液气体介质的差压、流量等参数。
、工作原理：
充满管道的介质（流体或者气体），当它流经管道内的节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程和伯努利方程为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。
二、仪表的特点：
1）全机械式,不需用电源；
2） 适合的静态压力下、相对小的动态变压下使用；
3） 性能可靠，基本不用维护；
4） 读值直观，能反应贮罐内液位全过程:满罐、零位、液位现状。
5） 可带 位上下限报警开关输出。
三、测量范围：
| 序号 | 量程范围 | 序号 | 量程范围 | 序号 | 量程范围 |
| A | 0～6KPa以内 | H | 0～100KPa | O | 0～2.5KPa |
| B | 0～6KPa | I | 0～160KPa | P | 0～4.0KPa |
| C | 0～10KPa | J | 0～250KPa | Q | 0～6.0KPa |
| D | 0～16KPa | K | 0～400KPa | R | 0～10.0KPa |
| E | 0～25KPa | L | 0～600KPa | S | 用户 |
| F | 0～40KPa | M | 0～1.0KPa | ||
| G | 0～60KPa | N | 0～1.6KPa |
压力限制（静压值）：通用型为量程上限的3倍；特殊型可定制压力 限值。
精度：±2.5%F.S.O.
外型：100mm和150mm.
1.仪表应在规定的通用的技术性能的条件下，振动和被侧压力的急剧脉动对可靠安装和正确读数等无影响的环境下使用。仪表安装在户外环境时应给予足够的保护。
2.仪表应垂直安装，并力求与取压点之间保持同 水平位置，否则须计入由液位引起的附加压力差。
3.如有特殊选用和安装请提供产品名称、规格、使用环境条件、介质名称及物理状态、过程连接方式及过程连接形式、安装方式及附加和其他特殊要求。
