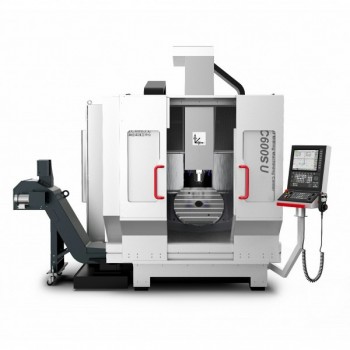

KMC600S U五轴立式加工中心具有更大的作业空间，更小的干涉，更强的切削刚度，更高的速度和精度；由于采用主轴移动模式，并且具备高达48m/min，1g加速度的性能指标，相比传统机型具有更高的材料去除率（约提高83%）。KMC600 U的结构采用改良的龙门框架设计，床身采用矿物铸石材料，其阻尼系数是铸铁的6-10倍，线膨胀系数是铸铁的1/20，用矿物铸石材料浇铸的高刚性龙门结构床身有着佳的抑振性和抗热变形能力。

KMC600S UMT五轴立式车铣复合加工中心具有立式加工中心介绍里的全部特点，KMC600S UMT在KMC600S U通用五轴立式加工中心的基础上，增加车削功能，具有铣削和车削两种模式，车削模式下回转工作台的C轴具有高1600 rpm的转速。这种铣车复合的特殊化设计，减少因传统工序多次装夹造成的时间损耗和精度损失，提高加工效率和加工精度。由于采用主轴移动模式，并且具备高达48m/min，1g加速度的性能指标，相比传统机型具有更高的材料去除率。

KMC600S UMT五轴立式车铣复合加工中心的结构采用改良的龙门框架设计，三个轴在刀具上，两个旋转轴在工件上，达到优的主轴支撑，数控回转摆动工作台实现双壁支撑，Y轴采用四导轨支撑和位于中心的主驱动，A轴摆动角度为-130°~ +130°。环形刀库与机床床身融为体，结构简单、节省空间。

用矿物铸石的高刚性龙门结构设计有着佳的抑振性和抗热变形能力以及防潮性能，具有更好的环境适应性。

参数

PARAMETER

名称	参数单位	KMC600S V	KMC600S U	KMC600S UMT（带车削）
加工范围	工件大回转直径 mm 工作台直径 mm 工件大重量kg	—— 1000×660 1000	Φ800 370×Φ450 300	Φ800 Φ370 150（车）300（铣）
行程	X / Y / Z轴移动量 mm A轴回转范围 C轴回转范围主轴端面到工作台的距离 mm	700 / 650 / 450 —— —— 90～540	650 / 650 / 450 -130° ～+130° 未限制 90~540	650 / 650 / 450 -130° ～+130° 未限制 90~540
刀具主轴	大扭矩S1 / S6（25%）Nm 高转速 rpm 额定功率 kw 刀柄刀具中心出水主轴定向定位锁紧	84/125//84/125▲//141/186▲ 14000//18000▲//10000▲ 30//30▲//26.5▲ HSK- A63 不支持，支持 ▲ 支持不支持	84/125//84/125▲//141/186▲ 14000//18000▲//10000▲ 30//30▲//26.5▲ HSK- A63 不支持，支持 ▲ 支持不支持	84/125//84/125▲ 14000//18000▲ 30 HSK- A63 不支持，支持 ▲ 支持支持
A轴驱动	A轴驱动方式额定扭矩 Nm	—— ——	力矩电机双直驱 3760	力矩电机双直驱 3760
C轴驱动	C轴驱动方式额定扭矩 Nm	—— ——	力矩电机直驱 860	力矩电机直驱 700
大进给速度	X轴 / Y轴 / Z轴 m / min A轴 rpm C轴 rpm	48 —— ——	48 30 80	48 30 800，1200
控制分辨率	X轴 / Y轴 / Z轴 mm C轴	0.0001 ——	0.0001 0.0001°	0.0001 0.0001°
全闭环控制	X轴 / Y轴 / Z轴 A轴 / C轴	标配 ——	标配标配	标配标配
定位精度	X轴 / Y轴 / Z轴 mm A轴 / C轴	0.008,0.005 ▲ ——	0.008,0.005 ▲ 8,5 ▲	0.008,0.005 ▲ 8,5 ▲
重复定位精度	X轴 / Y轴 / Z轴 mm A轴 / C轴	—— ——	0.005,0.003 ▲ 5,3 ▲	0.005,0.003 ▲ 5,3 ▲
刀库	刀库容量大刀具直径 mm 大刀具长度 mm 大刀具重量 kg	36 Φ80（Φ125相邻位空） 300 8	36 Φ80（Φ125相邻位空） 300 8	36 Φ80（Φ125相邻位空） 300 8
附件 ▲	无线工件测头 mm 对刀仪 mm	重复精度±0.003 重复精度±0.003	重复精度±0.003 重复精度±0.003	重复精度±0.003 重复精度±0.003
机床重量	整机净重	约12吨	约13吨	约13吨
数控系统	供应商型号 HMI	科德数控股份有限公司 GNC62总线式数控系统 15寸, 19寸▲
