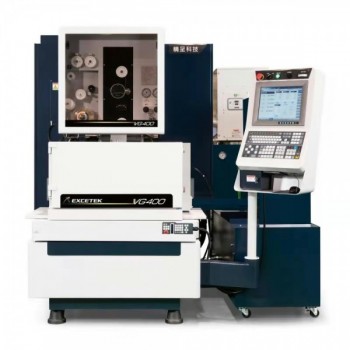

VG400機種規格書
|
機型 功能 |
VG400 |
|
|
機械規格 |
佔地面積(mm) (XYZ) |
2100*2300*2200 |
|
XY行程 |
400*300mm |
|
|
UV行程 |
80*80mm |
|
|
Z行程 |
220mm |
|
|
伺服控制軸數 |
5 axes AC Servo Motor |
|
|
*大斜度加工 |
±22°/100 mm (Widediamondguide and nozzle |
|
|
機械重量 |
2700KG |
|
|
機械傳動規格 |
XY軸螺桿 |
PMI (C1級) |
|
XY軸滑軌 |
PMI (X-P級、Y-P級) |
|
|
XY軸伺服馬達 |
台達750W |
|
|
XY軸伺服驅動器 |
台達A2 750W |
|
|
XY軸命令解析度 |
0.1um |
|
|
XY軸光學尺 |
選配 (三豐1u) |
|
|
XY軸潤滑裝置 |
電動注油器 |
|
|
XY軸*快移動速度 |
1000mm/MIN |
|
|
XY軸防撞機能 |
(無) |
|
|
UV軸螺桿 |
PMI (C5級) |
|
|
UV軸滑軌 |
PMI (P級) |
|
|
UV軸伺服馬達 |
|
|
|
UV軸伺服驅動器 |
台達A2 400W |
|
|
UV軸命令解析度 |
0.1um |
|
|
UV軸光學尺 |
(無) |
|
|
UV軸*快移動速度 |
1000mm/MIN |
|
|
UV軸防撞機能 |
(無) |
|
|
Z軸螺桿 |
PMI (C5級) |
|
|
Z軸滑軌 |
PMI (P級) |
|
|
Z軸齒輪比 |
1:2.5 |
|
|
Z軸伺服馬達 |
台達400W+煞車 |
|
|
Z軸伺服驅動器 |
台達A2 400W |
|
|
Z軸命令解析度 |
0.1um |
|
|
Z軸光學尺 |
(無) |
|
|
Z軸*快移動速度 |
1000mm/MIN |
|
|
Z軸防撞機能 |
(選配)機械SENSOR型 |
|
|
UVZ軸潤滑裝置 |
手動注黃油 |
|
|
加工水槽規格 |
水槽浸水高度 |
210mm |
|
*大加工工件尺寸 |
750*550*215mm |
|
|
水槽照明 |
Led照明燈2支 |
|
|
水槽開門型式 |
側開型 |
|
|
水槽低液面保持高度 |
70mm |
|
|
水槽浸水水源 |
水箱汙水槽 |
|
|
水槽完全浸滿時間 |
01:40 |
|
|
水槽完全洩水時間 |
01:35 |
|
|
水槽洩水型式 |
自動 單氣壓缸兩段式 |
|
|
水槽手動高度液面調整 |
|
|
|
水槽檔水板壓力調整 |
彈簧可調型 |
|
|
下伸臂伸縮罩 |
標準 |
|
|
水槽門透明視窗 |
(無) |
|
|
水槽門中門結構 |
(無) |
|
|
水槽安全鎖 |
(選配) |
|
|
工作台板型式 |
ㄇ型 |
|
|
沖水型加工水槽 |
(無) |
|
|
水箱規格 |
浸水pump |
大井 |
|
濾水pump |
葛蘭富 |
|
|
濾水紙網 |
5u--2顆 |
|
|
濾水3顆紙網 |
(無) |
|
|
離子pump |
葛蘭富 |
|
|
離子樹脂桶 |
14L--1個 |
|
|
離子控制範圍 |
自動10K~100K |
|
|
高壓Pump |
大井 |
|
|
高壓PUMP控制 |
台達INVERT 7段 |
|
|
高壓Pump*大壓力輸出 |
Max.25kg/cm |
|
|
水箱汙水量 |
410L |
|
|
冷卻機 |
哈伯-無PUMP 1.5T±1度C |
|
