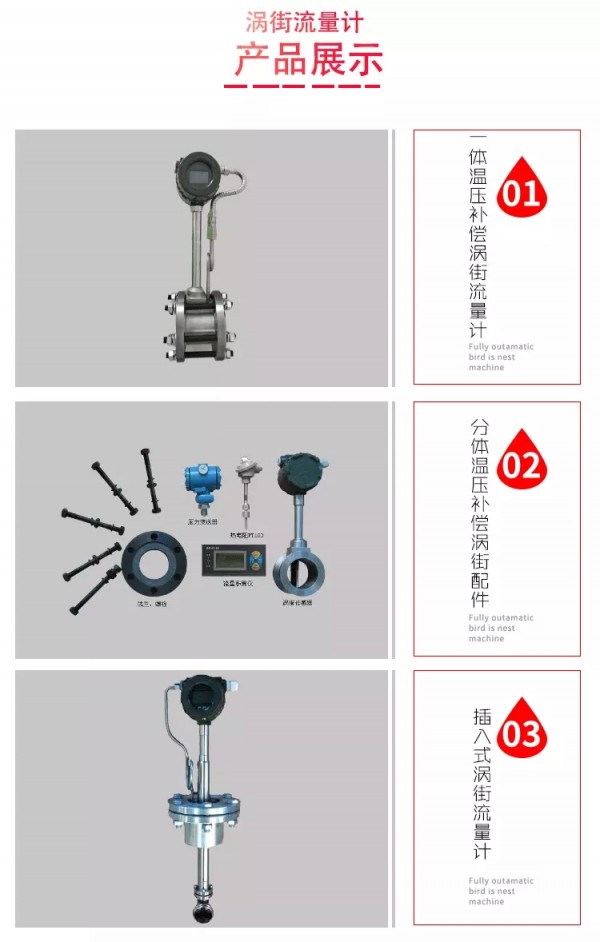

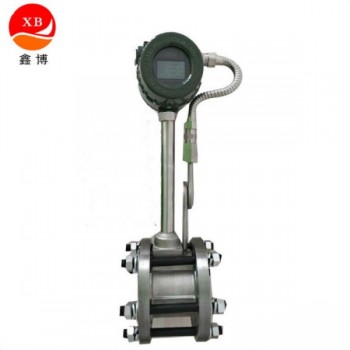

山东涡街流量计产品特点：
传感器测量探头采用特殊工艺封装，耐高温可达350℃
敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长
传感器采用补偿设计，提高仪表抗震性
结构简单、无可动件，耐用性高
在规定雷诺数范围内，测量不受介质温度、压力、粘度影响
流量计可应用于防爆场合，安全性好
量程比宽，可达10:1 15:1
通用性强，可测量不洁净的气体、液体
涡街流量计技术参数
环境温度: (-40～55)℃;
相对湿度: (5～90)% ;
大气压力: (86—106)Kpa
公称通径: (15～1500)ｍｍ（大于200mm为插入式结构）；
测量介质: 液体、气体、蒸汽;
公称压力: 1.6Mpa 2.5Mpa 4.0Mpa
介质温度: (-40～+350)℃;
精度等 : 0.5 ,1.0 1.5 ,2.5 ;
线性度: ≤±1.5％;
重复性: ≤0.5％,≤1.0% ;
输出信号: 电压脉冲;
(4～20)mA DC（两线制）;;
供电电源: 电压脉冲12V DC或24V DC;
电流型24V DC
智能电流型24V DC
智能电池型3.6V DC
负载电阻: 大负载电阻不超过350Ω。
本体材质: 304不锈钢
连接方式: (15～300)mm 法兰卡装式结构或法兰联接式结构;
(200～1500)mm 为插入式结构;
保护等 : IP65, IP67 ;
电缆接口: PG10
防爆类型: 本安型; 隔爆型
防爆标志: iaⅡCT6; dIIBT4
涡街流量传感器工况流量范围参考表
|
仪表口径 (mm) |
液体 |
气体 |
||
|
测量范围 (m3/h) |
输出频率范围 (Hz) |
测量范围 (m3/h) |
输出频率范围 (Hz) |
|
|
15 |
1.2-6 |
118-590 |
4~28 |
400~2700 |
|
20 |
1.5-10 |
56-374 |
6~40 |
224~1500 |
|
25 |
2～16 |
41～330
|
8~50 |
170～1030 |
|
40 |
2.5~25 |
12～120 |
25~180 |
120～870 |
|
50
|
3.5~40 |
9～105 |
35～300 |
92～735 |
|
65 |
7.5~70 |
9~83 |
50~500 |
59~588 |
|
80 |
12～130 |
7～80 |
80～800 |
50～493 |
|
100 |
18~160 |
6～49 |
120～1200 |
36～370 |
|
125 |
25~250 |
4 ~ 40 |
180~1800 |
30~300 |
|
150 |
50~400 |
4～38 |
320～2800 |
31～270 |
|
200 |
70~700 |
3～30 |
560～6000 |
22～240 |
|
250 |
120~1200 |
2.5～25 |
890～8000 |
18～170 |
|
300 |
200~2000 |
2.4～24 |
1360～12000 |
17～150 |
|
(300) |
200~1800 |
11～98
|
1560～15000 |
83～830 |
|
(400) |
350～3000 |
11～92 |
2750～27000 |
83～836 |
|
(500) |
500～4000 |
10～79 |
4300～43000 |
84～834 |
|
(600) |
700～5600 |
9.5～76 |
6200～61000 |
83～830 |
|
(800) |
900～7200 |
7～55 |
11000～110000 |
83～829 |
|
(1000) |
1300～12000 |
6.3～56 |
17000～170000 |
83～820 |
|
>(1000) |
协议 |
|
协议 |
|
注：表中(300)～(1000)口径为插入式
安装要求
1、合理选择安装场所和环境。
避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段。
若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D。
调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5．在水平管道上安装是流量传感器常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装。
般情况下不推荐用此安装方法。此安装方法不适用于测量 般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9．传感器在有保温层管道上的安装。
测量高温蒸汽时，保温层不能超过支架高度的三分之 。
10．测压点和测温点的选择。
根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。
