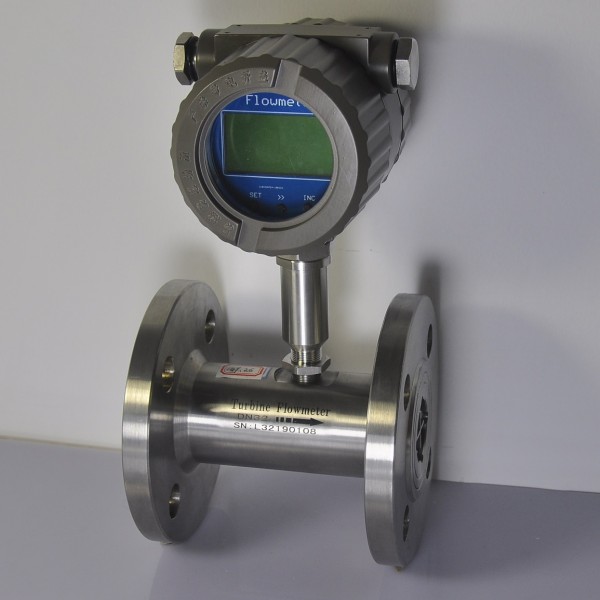

DC-LWGY-C电池供电型智能涡轮流量计是本厂采用技术生产制造的，是液体计量Z理想的流量计之*。它具有结构简单、精度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等*域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。欢迎广大客户。
详情介绍
*、电池供电型智能涡轮流量计概述
DC-LWGY-C电池供电型智能涡轮流量计是本厂采用*技术生产制造的，是液体计量理想的流量计之*。它具有结构简单、精度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等*域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。
二、产品特点：
1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精度高。
5．具有较高的抗电磁干扰和抗振动能力。
6.无需任何安装调试，装上就可以正常使用。
三、工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有*定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在*定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有*定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在*定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比。
四．主要技术性能：
1.公称通径：（4～200）mm，DN-200以上选用插入式；
2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；
3.环境温度：（-20～55）℃；
4.准 确 度：±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V, 电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.脉冲输出型：传感器至显示仪表的距离可达250米；
9.4～20mA输出型：变送器至显示仪表的距离可达500米；
10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；
10.显示方式：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。
四:流量表*
|
公 称 通 径 |
4 |
|
正常流量范围 m3/h |
0.04～0.25 |
扩展流量范围 m3/h |
0.04～0.4 |
|
6 |
|
0.1～0.6 |
0.06～0.6 |
|||
|
20 |
|
0.8～8 |
0.45～9 |
|||
|
50 |
|
4～40 |
2～40 |
|||
|
65 |
|
7～70 |
3.5～70 |
|||
|
80 |
|
10～100 |
5～100 |
|||
|
100 |
|
20～200 |
10～200 |
|||
|
125 |
|
25～250 |
12.5～250 |
|||
|
150 |
|
30～300 |
15～300 |
|||
|
200 |
|
80～800 |
40～800 |
|||
|
说明： DN4～DN10管径的传感器为螺纹连接，配有前后直管段和过滤器,压力为6.3MPa。 DN15～DN40管径标配为螺纹连接，压力为2.5MPa。压力为32MPa。 DN50～DN200管径的传感器为法兰连接, 压力为1.6MPa，高压需定制。 DN4～DN40管径如需法兰连接，可定做。DN-15～DN-80可定制卫生型卡箍式连接。 |
||||||
五、使用
◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
◆ 传感器在开始使用时，应*将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端）。严禁传感器处于无液体状态时受到高速流体的冲击，否则会造成叶轮损坏。（此项非常重要）
◆ 传感器的维护周期*般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
◆ 传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）
◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器*样，加防尘套，置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）
◆ 在传感器安装前，*与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
