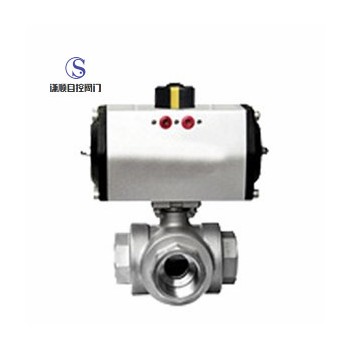

气动内螺纹三通球阀Q614/615F附件选项 (可选)
回讯器：也叫限位开关，远程反馈开关信号(普通型、防爆型可选)
电磁阀：双作用选二位五通、单作用选二位三通(普通、防爆；多种电压可选)
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能(普通、防爆可选)
备注: 气缸参数请另参考所选配的气动执行器资料.
气动内螺纹三通球阀Q614/615F标准规范
阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀门检 验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211
气动内螺纹三通球阀Q614/615F技术参数
气缸选配：GTD/GTE、AT/SR
气缸形式：双作用单作用(弹簧复位式)
环境温度：标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃
气源压力：双作用2～8bar、单作用3～7bar
气动内螺纹三通球阀Q614/615F参数：
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹(L型、T型)
阀体材质：铸钢(WCB)、不锈钢CF8(304)、CF8M(316)
阀球材质：不锈钢CF8(304)、CF8M(316)
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体(W·O·G)
气动内螺纹三通球阀Q614/615F主要连接尺寸
|
D(mm) |
d |
A |
L±1.6 |
H |
气动执行器型号 |
|
1/2〞(DN15) |
12 |
130 |
72 |
130 |
GTD52 |
|
3/4〞(DN20) |
15 |
130/140 |
80 |
134 /148 |
GTD52/GTD63 |
|
1〞(DN25) |
18 |
140/186 |
89 |
154/174 |
GTD63/GTD83 |
|
11/2〞(DN32) |
25 |
186 |
125 |
184 |
GTD83 |
|
13/4〞(DN40) |
32 |
186 |
136 |
197 |
GTD83 |
|
2〞(DN50) |
38 |
186/254 |
153 |
202/234 |
GTD83/GTD110 |
气动内螺纹三通球阀Q614/615F详细介绍：
★气动执行器表面经阳 氧化处理，齿轮齿条结构，
★有开关两个位置+/-5°行程调节
★NAMUR标准气源接口，可与电磁阀直接连接
★三通球阀任 通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便
★三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。
★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求
★在系统泄压后无需拆下整个阀体就能进行检查和维修。
