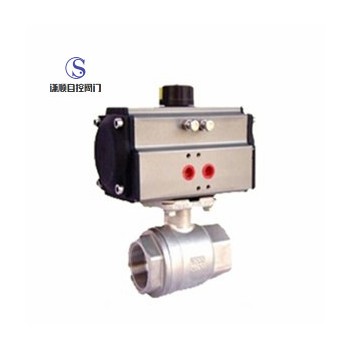

气动二片式球阀Q611F简介
气动二片式球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、醋酸等多种介质。
气动二片式球阀Q611F要连接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
气动二片式球阀Q611F产品特点
气动二片式球阀及对焊连接球阀分为整体式( 片式)、两段式及三段式。阀体铸造采用台湾引进的 进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动
气动二片式球阀Q611F主要零件材料
|
序号NO. |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
6 |
螺母 |
不锈钢SS304 |
FCD45 |
|
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不锈钢SS304 |
B8 |
