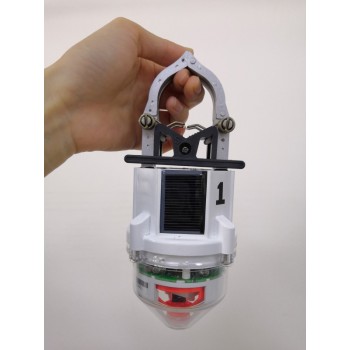

架空型接地及短路故障指示器

产品/服务:
品 牌: 斯诺瓦
有效期至: 长期有效
最后更新: 2020-08-03 10:09
单价:
面议
立即询价

(发货期限:自买家付款之日起 3 天内发货)

  • 邮件:snovatech@163.com
  • 电话:0756-8621065
  • 手机:13570657698
  • 地址:广东省珠海市香洲区前山明珠南路3021号翠微电子广场C座六楼603A
  •
  • 收藏本公司 人气:13
    • 详细说明
    • 规格参数
    • 联系方式
     概述

    SNV 308.1系列架空式故障指示器系统是基于CT传感器,通过程序计算、分析得到(6kv-50 kv)线路电流信号,通过智能计算机芯片(IC)实现的。 判断短路或接地故障。当传感器检测到故障发生时,故障指示器通过转动红旗警告管理人员,并亮3色超显。这对电源管理有好处。 用户找出故障发生的原因和地点,然后快速解决问题,进行电力恢复。

    *SNV308.1故障指示器,借助远程控制PDA(SNV306.1),用户可以读取、重置指示器的设置参数,并可以在线实时读取电流等。

    *SNV 308.1故障指示器,借助专业控制终端设备(SNV 309.1)和Web服务器,实现对故障指示状态的实时远程读取和管理。

    有两个通道用于读取和管理远程故障指示器。一个是通过GSM移动电话SMS命令控制。其次是用户计算机软件控制。电源管理用户,CANGE 故障指示信息对时间的影响.

    PDA (6)


    描述

    适用于50 kv以下架空电网的SNV系列指示器,用于远程短路接地故障指示器,通过测量导体电缆的电流来判断线路上的故障。 电力线根据电流的变化、接地故障、故障状态、实时电流、电池电压等信息。被上载到远程服务器上,远程服务器提供了RELIAb。 架空线路各种故障诊断与定位的LEE数据



     功能特点

    n 每周期电流的实时采样;

    n 超低功耗实时采样;

    n 当线路电流值为≧5A时,CT能满足指示电源的要求。

    n 采样精度: I<10A±1%,I>10A±2%

    n 传感器自动校准,确保一致性;

    n 智能电机控制触发器;

    n 可以远程控制、远程数据调节:

    n 里面有两块锂铁电池.电池寿命:8-10年

    (1)3.2V,600 mAh工作用锂铁充电电池

    (2)3.6V,2700 mAh的后备锂铁电池

    电池寿命:8-10年

    部分测试



    n 温度影响试验:2小时,-40℃~70℃

    n 水分和热性能试验,24小时。高温55°C,低温25°C,湿度93%

    n 短路电流冲击试验,16 KA,2秒

    n 绝缘子试验:1)绝缘子电阻试验≥10 MΩ2)介电强度试验,1 min,AC 2 KV。

    n IP防护等级测试,IP67:抗灰尘IP6X防水:IPX7

    n 弹簧夹牢固:8倍自重。

    n 防火等级:5级



    n 三相在线电流实时测量;

    n 短路故障的检测与判断;

    a. 支持阈值故障电流、短路故障的判断;

    b. 支持对短路故障突变增量电流δ的判断;

    c. 支持对可由突变电流百分比设置的短路故障百分比的判断(*已取消此判断);

    d. 支持重合闸识别

    n 接地故障的检测与判断;

    n 数据自动更新功能:

    a. 定期上传实时在线电流、零序电流、电池电压;

    b. 实时上传故障状态、故障排除状态和故障电流值;

    n 参数设定

    a. 可通过Web服务器更改参数设置。

    b. 可通过远程控制PDA更改和设置参数;

    c. 支持RS 232端口的参数修改和维护;

    n 支持远程控制PDA的通讯;

        有效读取和更改设置参数;

    PDA可以读取指示传感器状态、实时线电流、电池电压数据。

    PDA可以通过设置指示器的参数来模拟在线故障测试。

    n 智能电机控制跳闸到红旗;

    n 六件,三色-颜色显示;(红色,绿色,蓝色)

    n 一个黄色状态LED灯;

    n 支持CT能量为电池充电

    n 支持定时复位,电源自动复位,远程复位;

    n 可有效地安装和卸载;

    n 结构部件采用防锈防腐材料;

    n 在唤醒状态(无线设置模型)中,在7分钟内,在不运行的情况下,将自动复位。(提示:唤醒状态,FI禁用故障测试)



    功能显示

     翻牌状态

    1)红色旋转牌通常处于包层位置。每隔3小时,旋转牌将重设一次,以避免非故障变成红色 翻牌状态.

    (2)短路故障发生时,会出现危险信号状态,达到复位时间或线路电流恢复时,故障指示器将恢复到状态;

    3)当接地故障发生时,会出现红色翻牌状态。当线路断电和电流恢复时,它将自动转回空白状态,或等到达到复位时间。



    故障显示灯状态

    1)短路永久故障指示:6个三色LED会闪烁红色,每2秒钟4次,同时转到红牌。



    2)短路临时故障提示:6个三色LED将闪烁绿色,每2秒钟4次,同时转到红牌。



    3)接地故障指示:6个三色LED将闪烁蓝色,每2秒钟4次。同时转向红牌。



    黄色显示灯状态

    电池电压过低:发光1次,每2秒

    电池电压低:闪光2次,每2秒

    无线设置状态:闪烁4次,每2秒
