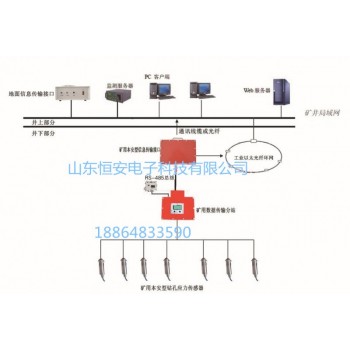

"冲击地压在线监测系统"的主要特点是采用环行总线结构，系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。
冲击地压（钻孔应力）在线监测系统配置详单
| 序号 | 产品）名称 | 型号 | 单位 | 数量 | |
|
井上部分 |
1 | 地面监控主机 | 研华510 | 台 | 1 |
| 2 | 激光打印机 | HP1025 | 台 | 1 | |
| 3 | 数据处理软件 | KYJ | 套 | 1 | |
| 4 | 地面用矿用本安型信息传输接口 | KJ616-J(A) | 台 | 1 | |
| 井下部分 | 5 | 矿用本安型信息传输接口 | KJ616-J(B) | 台 | 1 |
| 6 | 矿用数据传输分站 | KJ616-F | 台 | 7 | |
| 7 | 矿用本安型钻孔应力传感器 | GZY25 | 台 | 40 | |
| 8 | 矿用隔爆兼本安型不间断电源 | KDW28-18 | 台 | 8 | |
| 9 | 煤矿用聚乙烯 缘聚氯乙烯护套通信电缆 | MHYV 1×4，1×7 | 米 | 5000 | |
| 10 | 接线盒 | JHH-3T | 个 | 140 |
系统实际配置根据矿方领导要求或者回采工作面参数。配置原则 般为钻孔应力监测监测每隔50米安装 台传感器。
系统的主要技术指标
使用环境 1） 环境温度：0℃～+40℃； 2） 相对湿度：＜90%（+25℃）； 3） 大气压力：80kPa～106Pa； 4） 海拔：＜3000 米； 5） 无显著振动和冲击的场合； 6） 允许在煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境中使用；
系统综合技术指标 监测服务器操作系统: Windows 2000 service sp4 数据库平台： SQL server 2005 标准版 网络平台：局域网1）系统分站容量 1——16 （通讯分站） 2）系统监测点数< 1000 3）系统通讯距离:通讯线缆：<10km 光纤及以太网<25km 4）巡测周期 5秒/分站 5）传输接口CAN总线信号 串行异步 6）通讯速率2400—19200BPS
传输接口的技术指标 1) 输入通道 1——4路 2）输入接口CAN总线信号 3）输出接口RS-232 4）安全隔离方式光电耦合（2500V） 5）电源 AC 220V 0.1A 6）具有通讯指示灯以及电源上电指示灯
通讯分站的技术指标 1） 站点容量 1——16 2） 显示方式LCD 128*64 LED背光 3） 通讯方式RS-485 2400bps 4） 通讯距离1200m (工作面) 5） 电源DC18V （本安电源）150 mA 6）防爆形式本质安全型Exibl 7）缓存容量：32KB
矿用本安型钻孔应力传感器的技术指标 1）安装范围 1——12m 2) 量程 0——25 MPa 3）测量精度2.5% 4）输出信号 0——125mV 5）电源 7——18V 6）防爆形式本质安全型Exib1
井上计算机动态显示监测参数、报警；
井下现场显示数据；
监测数据自动记录存储；
连续监测曲线显示、分析；
历史数据查询及报表输出；
综合分析及顶板安全评估分析。
局、矿顶板动态监测网络功能 网络用户Web访问模式在线动态监测；
数据库数据信息共享；
综合分析及顶板安全评估分析；
监测日报网上报表；
