、概述

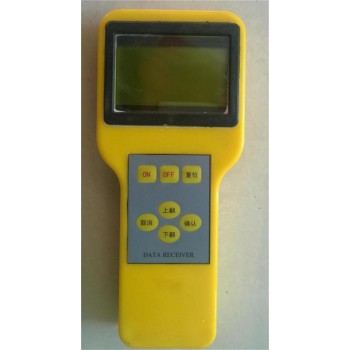

YHC1煤矿用本安型数据采集仪是针对本公司煤矿井下具有红外接口设备的数据进行采集的便携式设备。比如：本安型压力记录仪、红外离层数据记录仪，红外锚杆测力记录仪等的数据，可通过本采集器按照红外协议采集数据到采集器，然后带到井上通过传输接口输入到计算机里面，进行数据分析和管理。
二、产品型式与型号
2.1防爆型式
矿用本质安全型，标志为“ExibⅠMb”。
2.2型号命名
Y H C 1
大监测距离：1 m
采集用
本安
仪器仪表类
三、主要技术指标
3.1 般要求
采集仪应符合本标准要求，并按照规定程序和国家指定检验单位审批的图样及技术文件制造。
3.2 环境条件
3.2.1工作环境条件
a) 工作温度：0℃~40℃
b)相对湿度：≤ 95%（+25℃）
c)大气压力：80kPa ~106kPa
d)机械环境：无显著震动和冲击场合
f)适用于煤矿井下有瓦斯和煤尘爆炸危险的环境中。
3.2.2能承受的 恶劣的储运气候条件
a) 高温：+60℃
b)低温：-40℃
c)振动：加速度50m/s2
d) 冲击：峰值加速度500m/s2
3.3供电电源
采用1节型号为PL203450的锰酸锂矿灯用锂离子蓄电池，串联10Ω/3W线绕式限流电阻，用环氧树脂灌封为 体构成本安电池组件。电池容量：2500mAh,;
3.4本安参数
Uo:4.2V Io:0.42A
四、工作原理及结构
1、YHC1矿用本安手持采集器在红外数据采集系统中的工作性质，由三部分组成：矿用数字压力计、矿用本安手持采集器，计算机数据处理系统。如图1所示，数据采集功能和红外数据通信功能，数据连续记录在压力计内，用矿用本安手持采集器进行采集，采集后携带至井上通过传输接口将数据自动地传送到PC计算机处理。
