井下现场显示数据；监测数据自动记录存储；连续监测曲线显示、分析；历史数据查询及报表输出；综合分析及顶板安全评估分析。局、矿顶板动态监测网络功能; 网络用户Web访问模式在线动态监测；数据库数据信息共享；综合分析及顶板安全评估分析；监测日报网上报表；
使用环境
1） 环境温度：0℃～+40℃；
2） 相对湿度：＜90%（+25℃）；
3） 大气压力：80kPa～106Pa；
4） 海拔：＜3000 米；
5） 无显著振动和冲击的场合；
6） 允许在煤矿井下含瓦斯等爆炸性气体但无腐蚀性气体的环境中使用；

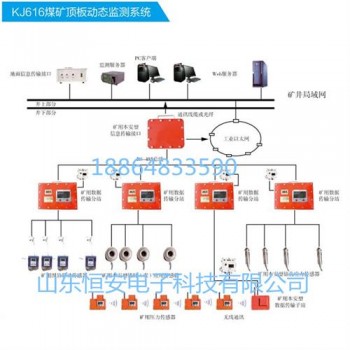

"煤矿顶板动态监测系统"的主要特点是采用环行总线结构，可涵盖全矿井多类型矿压参数监测。系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、 以太网络多种数据传输模式。监测参数包括：回采工作面支架作阻力检测、巷道顶板下沉量监测、锚杆载荷应力检测、岩层（煤层）内部应力（钻孔应力）检测四个方面。
煤矿顶板动态监测系统配置详单
| 序号 | 产品）名称 | 型号 | 单位 | 数量 | |
|
井上部分 |
1 | 地面监控主机 | 研华510 | 台 | 1 |
| 2 | 激光打印机 | HP1025 | 台 | 1 | |
| 3 | UPS电源 | STK 1000VA | 台 | 1 | |
| 4 | 通信线路避雷器 | KJ76N-L | 台 | ||
| 5 | 数据处理软件 | KYJ | 套 | 1 | |
| 6 | 地面用矿用本安型信息传输接口 | KJ616-J(A) | 台 | 1 | |
| 井下部分 | 7 | 矿用本安型信息传输接口 | KJ616-J(B) | 台 | 1 |
| 8 | 矿用数据传输分站 | KJ616-F | 台 | 7 | |
| 9 | 矿用本安型数据传输子站 | KJ616-F1 | 台 | 3 | |
| 10 | 矿用压力传感器 | GPD60 | 台 | 20 | |
| 11 | 矿用围岩移动传感器 | GUD500 | 台 | 40 | |
| 12 | 矿用本安型锚杆（索）应力传感器 | GPD450M | 台 | 40 | |
| 13 | 矿用本安型钻孔应力传感器 | GZY25 | 台 | 40 | |
| 14 | 矿用隔爆兼本安型不间断电源 | KDW28-18 | 台 | 8 | |
| 16 | 煤矿用聚乙烯 缘聚氯乙烯护套通信电缆 | MHYV 1×4，1×7 | 米 | 5000 | |
| 17 | 接线盒 | JHH-3T | 个 | 140 |
系统实际配置根据矿方回采工作面参数。配置原则 般为支架工作阻力每隔5台支架安装 台矿用压力传感器，巷道顶板下沉量、巷道锚杆（索）应力、钻孔应力监测监测每隔50米安装 台传感器。
