. 机床技术规格
1. 机床特性

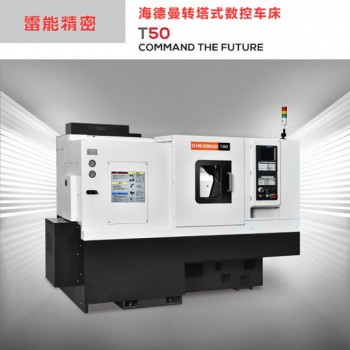

T50/500数控车床是 款高刚性高精度全功能数控车床，特别适宜粗精工序集约化加工.采用全封闭防护罩，整机造型稳重大方，广泛应用于汽车、航空航天、模具、高铁、食品化工机械、电子等行业精密零件的高效率加工，同时可根据具体需求，配备高速机器人，实现无人化生产。
刀塔：刀塔采用伺服电机分度、牙盘定位、液压夹紧的设计结构，换刀速度快，定位精度高，刀塔内部全密封，转位无抬升，精确稳定。
X/Z驱动：X/Z采用进口高档精密滚珠丝杠驱动，快移速度分别为28m/min、33m/min，具有良好运动精度的动态特性。
系统配置：机床数控系统采用台湾新代 22TA数控系统，保修期18个月。
2. 本机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求，符合GB15760-2004《金属切削机床安全防护通用技术条件》的有关规定，检测试验标准采用《数控车床和车削中心检验条件》ISO13041,详细的检查方法请参看《机床检验通则》ISO230的有关规定。
3. 机床规格（标准主机规格）
|
加工范围、能力 |
大回转直径 |
550mm |
|
大加工直径 |
330mm |
|
|
大加工长度 |
516mm |
|
|
行程 |
X轴行程 |
190mm |
|
Z轴行程 |
561mm |
|
|
主轴 |
输出功率（连续/30min） |
11kW/15kW |
|
主轴端部形式 |
A2-6 |
|
|
主轴转速★1 |
35-4000rpm |
|
|
卡盘 |
8寸中实 |
|
|
主轴通孔直径 |
Æ62mm |
|
|
大棒料直径★2 |
51mm |
|
|
刀塔 |
刀具容量 |
8把 |
|
刀具分度时间 |
0.2S/位 (0.39S)/4位 |
|
|
车刀刀体尺寸 |
25mm´25mm |
|
|
大镗刀直径 |
Æ40mm |
|
|
进给 |
X轴快进速度 |
28m/min |
|
Z轴快进速度 |
33m/min |
|
|
冷却系统 |
水箱容积 |
175L |
|
其它 |
动力源（连续） |
21kVA |
|
机床尺寸 |
2600(L)×1780(W)×1910(H) |
|
|
机床净重 |
3820kg |
|
|
电源要求 |
3Æ380V +10% ~ -15% |
|
|
环境温度 |
5～40℃ |
|
|
环境相对湿度 |
≤75% |
★ 1：使用卡盘不同时，主轴 高速度有变化
★ 2：配置不同厂家、不同型号的卡盘时，机床的棒料作业能力也不同
