、概述

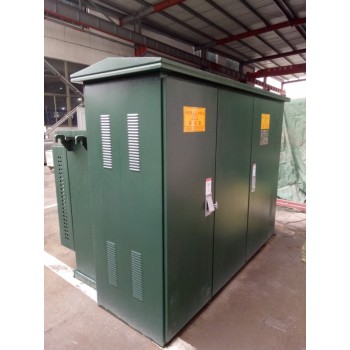

ZGS系列预装式变电站系用于6KV和10KV环网供电，双电源供电或终端供电系统中，作为高压配电计量，补偿控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四位负荷开关，二工位负荷开关，后备保护熔断器及插入式熔断器；低压侧按用户要求装配控制电器，配电电器，补偿装置及电能计量装置等。
ZGS系列预装式变电站可用于室内，又可用于室外，广泛用于工业园区、居民小区、商业中心、及高层建筑等各种场所。
二、产品型号含义
ZGS1-2-3/4-5
Z：组合式
G：共箱
S：S 三相 D单相
1：性能水平代号（9 11）
2：H 环网型 Z 终端型
3：额定容量KVA
4：电压等 KV
5：特殊使用环境代号
三、结构特点
美式箱变结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油位计、放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片，变压器绕组和铁芯、高压负荷开关及保护用熔断都在注油箱中。
四、使用条件
1、海拔高度1000m（超过此范围另行设计）
2、风压：不大于70Pa（相当于35m/s）
3、湿度：日平均不大于95，月平均不大于90
4、环境温度： 高气温+40C°； 低气温-45C°
5、防震水平：水平加速度0.4m/2s；垂直加速度0.15m/2s
6、地震烈度：8度
7、安装地点倾斜度：不大于3度
8、安装环境：周围空气应不受腐蚀性、可燃性气体及水蒸气等明显污染，无剧烈震动。
