序号 名称 参数

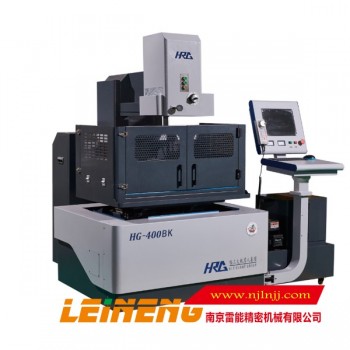

1 机床型号 HG400/HG400L
2 X、Y轴行程（mm） 400×320/300
3 Z轴行程（mm） 300
4 X、Y轴马达系统（axis） AC伺服/直线电机
5 U、V、Z轴马达系统（axis） 混合电机直联
6 电 丝直径（mm） 标配0.18（0.1-0.2）
7 **行程的切割锥度（°） ±14.5°/80mm高
8 运动控制方式 X、Y、U、V、Z五轴数字控制
9 运动控制联动轴 X、Y、U、V四轴联动
10 X、Y轴定位精度（mm） ±0.004
11 X、Y轴重复定位精度（mm） ±0.003
12 **表面粗糙度（μm） Ra0.8
13 水箱容量（L） 90
14 工作液过滤方式 高压高清洁式过滤
15 供电电源 三相380V
16 **工件重量（kg） 400
17 机床总功率（KVA） ≤3
18 机床毛重（kg） 2100
19 机床外形（mm） 2200*2100*2250
序号 名称 品牌 备注
1 控制系统
2 中走丝编控 体 AUTOCUT
3 工控机 研域
4 机械部分
5 铸件 定制
6 直线导轨 PMI SP超精密
7 滚珠丝杆副 PMI
8 轴承 NSK
9 自动润滑系统 MY
10 高压水箱水泵 KNOCK
11 自动张丝结构 定制
12 电气部分
13 交流接触器 Schneider
14 XY伺服驱动器 PANASONIC
15 变频器 Shihlin
16 继电器 OMRON
17 变压器 定制
18 热交换器 linkWIDE
三、主要零部件配置
注：以下为特殊选购配件（另计价）
序号 品名 数量
1 X、Y轴进口西班牙法格光栅尺（ 微米分辨率） 1套
2 X、Y轴进口直线电机 1套
3 稳压器 1台
4 油雾回装置 1套
