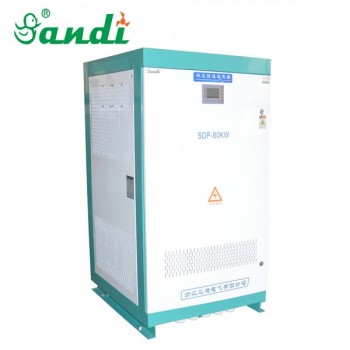

产品描述
我公司研发的工频离网逆变器是通过全桥逆变将直流电能转换成交流电的电源设备，该系列产品满足3KW-500KW功率负载使用。输出波形为纯正弦波, 完善的保护功能，整机效率达到94%，空载损耗低。为无电山区、牧区、边防、海岛等电力缺乏和电网电压不稳定的地区提供多能源供电解决方案。产品具有人性化设计、外观大方、操作方便、液晶指示直观、工作稳定、无噪音、无污染。输出的纯正弦波交流电适用于大多数工业电器及家用电器,例如: 各类电动工具、电动机、水泵、汽车/船舶、空调、压缩机、电冰箱、洗衣机、电视机、电风扇等电器设备。它主要针对电力控制系统的特点和要求设计制造，适合电力控制系统对供电设备的可靠性控制的要求,能满足电力控制系统中各种终端设备的需求，同时也适合于其它需要稳定的交流输电压的场合。
性能特点：
1.采用 六代IPM功率模块，性能稳定，保护功能完善，短路，过载，过温保护，安全，可靠，更换维修方便；
2.整机采用模块化设计，插拔式设计，便于维修，减少机器故障来去维修的成本；
3.双模式启动选择功能，通过液晶设置可以设置降压启动和变频启动两种方式。这样可以充分发挥逆变器的功率，再也不需要在带电机，感性负载时扩大逆变器的容量，给用户节省了费用；
4.输出频率可以自行设置，例如想控制电机转速设置为30HZ，逆变器就输出30HZ。此功能非常方便客户使用于不同的负载类型；
5.人性化安全设计，采用隔离变压器设计方案，输入输出电气隔离，输入输出都配有塑壳断路器，为客户节省开关，安装方便安全。带电部位全封闭，防止触电；
6.输入直流电压范围可以设置，例如过压点，欠压点，过压恢复点，欠压恢复点都可通过液晶屏来设置。此功功能方便可以增加或减少蓄电池，系统灵活使用；
7.输出纯正正弦波,它具有瞬态响应好小于50MS,波形失真小，输出电压稳定；
8.LCD+LED液晶显示，可以显示输入直流电压，输出频率，相电压，相电流，市电旁路电压，输出电量KWH，时间，温度，故障显示；
9.宽电压输入可按照客户要求定制，输入电压范围从100-400V，200-500V，300-600V 或450-850VDC，适用于太阳能/风能系统没有备用蓄电池,直流输入直接接太阳能板/风力发电机, 在线式切换时间为0秒；
10.本产品通过欧洲CE (EMC和LVD)以及ISO9001质量管理体系认证；
技术参数
|
型号 |
SDP-60KW |
SDP-80KW |
|||
|
隔离方式 |
工频变压器 |
||||
|
直流输入 |
|||||
|
额定电压（Vdc） |
384V |
480V |
384V |
480V |
|
|
额定直流电流（A） |
156A |
125A |
208A |
167A |
|
|
输入电压范围（Vdc） |
345~550V |
432~650V |
345~550V |
432~650V |
|
|
交流输出 |
|||||
|
额定功率 |
60KW |
80KW |
|||
|
额定电压 |
380V |
380VAC |
|||
|
输出频率 |
50H/60HZ±0.05 (可设置) |
||||
|
定额电流（A） |
91A |
121A |
|||
|
输出线制 |
三相四线+接地 |
||||
|
输出波形 |
纯正弦波 |
||||
|
波形失真率（THD） |
≤3%(线性负载) |
||||
|
动态响应（负载0←→100%） |
5%，≤50ms |
||||
|
功率因数（PF） |
0.99 |
||||
|
逆变效率 |
＞93% |
||||
|
过载能力 |
150%，10秒 |
||||
|
缘强度（输入和输出） |
1500Vac，1分钟 |
||||
|
保护功能 |
|||||
|
保护功能 |
输入反接保护、欠压保护、过压保护、输出过载保护、短路保护、过热保护 |
||||
|
显示方式 |
LCD+LED |
||||
|
通讯功能（选配） |
RS485（A、B） |
||||
|
运行方式 |
可连续运行 |
||||
|
冷却方式 |
风冷 |
||||
|
短路保护/过载保护 |
不自动恢复，需重启机器 |
||||
|
工作环境、机械尺寸 |
|||||
|
防护等 |
IP20 (室内) |
||||
|
使用海拔（m） |
≤3000(海拔高于1000m需降额使用) |
||||
|
工作温度（℃） |
-15～+50℃ |
||||
|
相对湿度（℃） |
0~95% 无凝露 |
||||
|
噪音（dB，1米） |
≤55dB |
||||
|
参考尺寸:（宽x深x高） |
750x750x1485mm |
750x750x1485mm |
|||
|
参考重量（Kg） |
420Kg |
490Kg |
|||
|
为了更好的服务于客户，我公司可依照用户的需求定制不同规格的参数配置。 |
|||||
