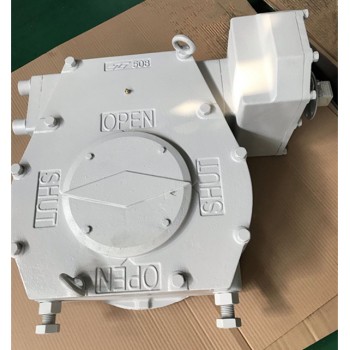

     S008系列部分回转齿轮操作机构

    该系列产品有13种型号，速比从42:1到2292:1不等，扭矩从720NM到100000NM不等。每两个相邻型号之间的扭矩差异很小，有助于客户在选择特定产品时节省大量成本。

    适用于90°旋转蝶阀、球阀、旋塞阀。
    安装和操作说明

    将齿轮操作机构的下法兰连接到阀门的上法兰上，将阀杆滑入蜗轮上的孔内。拧紧法兰螺栓。顺时针旋转手轮可以关闭阀门，逆时针旋转手轮可以打开阀门。在齿轮操作机构的上表面安装有位置指示器和位置标记，通过位置标记可以直接观察开关的位置。齿轮操作机构还配备有机械限位螺钉，可调节并起到限位p的作用
    产品特性

    灰口铸铁套管

    焊接手轮

    IP67 保护

    输入轴镀镍，更耐腐蚀

    球墨铸铁蜗轮

    适用于-20℃~ 120℃的工作环境

    定制

    球墨铸铁套管

    IP68 保护

    铝青铜蜗轮

    不锈钢输入轴

    设计有锁紧机构

    主要部件清单

    零件名称
    •                    材质
    		 可选材料
    手轮 Q235A/T700-2006
    壳体 HT200/GB9439-88 WCB GB/T12229-2005
    蜗杆 45GB/T699-1999
    齿轮箱 HT200/GB9439-88 WCB GB/ T12229-2005
    齿轮箱盖 HT200/GB9439-88 WCB GB/ T12229-2005
    齿轮 45GB/T699-1999
    齿轮轴 45GB/T699-1999
    减速器盖 HT200/GB9439-88 WCB GB/ T12229-2005
    蜗轮 QT500-7/GB1348-88
    指示盘 HT200/GB9439-88 WCB GB/ T12229-2005
