□产品特性：

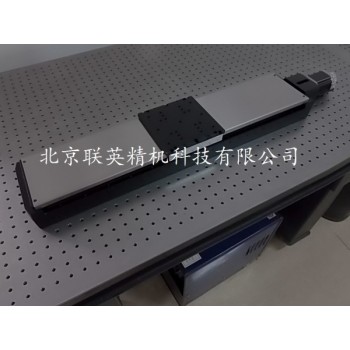

■方导轨型电动平移台采用进口滚珠螺杆传动，线性滑块导轨，承载高，刚性好，特别适合工业加工或需要高负荷长期连续运行的场所，我公司提供不同精度，不同行程的产品
■标配步进电机和RS232接口，公司自主研发的ZD-KZ系列运动控制器可对其实现自动化控制
■进口高精密滚珠螺杆驱动，重复定位精度和 对定位精度好，轴向间隙小，寿命长
■防松和防轴窜结构，有效防止螺杆松动，轴向窜动，有效保证重复定位精度和 对定位精度，特别适合高速往复使用
■导轨采用高精密线性滑块导轨（方形，整体与底板连接），运动舒适，承载大，适合单轴重载或多轴组合使用
■精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高
■步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，消偏性能好，大大降低了偏心扰动且噪音小
■两端装有零位和限位开关，方便准确定位和保护产品
■底座有标准孔距的螺纹孔和通孔，方便安装固定
■可换装伺服电机，光栅尺做闭环控制，实现高速重载
|
产品型号 |
ZP150-50H |
ZP150-100H |
ZP150-150H |
ZP150-200H |
ZP150-300H |
ZP150-400H |
ZP150-500H |
|||||||
|
结 构 描 述 |
行程 mm |
50 |
100 |
150 |
200 |
300 |
400 |
500 |
||||||
|
台面尺mm |
150×150 |
150×150 |
150×150 |
150×150 |
150×150 |
150×150 |
150×150 |
|||||||
|
|
高精密滚珠螺杆（导程4 mm） |
滚珠螺杆（导程5 mm/10 mm） |
||||||||||||
|
导轨 |
高精密线性滑块导轨 |
|||||||||||||
|
步进电机（1.8°） |
42BYG/57BYG |
|||||||||||||
|
主体材料 |
铝合金/不锈钢 |
|||||||||||||
|
表面处理 |
阳 氧化发黑 |
|||||||||||||
|
台面承载 |
20kg |
30kg |
50 kg |
|||||||||||
|
重量 |
2.8kg |
3.4kg |
4.5kg |
5.2kg |
6.3kg |
7.2kg |
8.3kg |
|||||||
|
精 度 描 述 |
分辨率 |
20μ（无细分） |
25μ/50μ（无细分） |
|||||||||||
|
大速度 |
40mm /sec |
50mm /sec |
||||||||||||
|
重复定位精度 |
1μ |
2μ |
||||||||||||
|
对定位精度 |
3μ |
|||||||||||||
|
直线度 |
3μ |
4μ |
5μ |
|||||||||||
|
运动平行度 |
10μ |
15μ |
20μ |
|||||||||||
|
俯仰 |
25″ |
50″ |
60″ |
|||||||||||
|
偏摆 |
20″ |
25″ |
30″ |
|||||||||||
|
回程间隙 |
2μ |
|||||||||||||
|
丢步运动 |
1μ |
2μ |
||||||||||||
|
附 件 描 述 |
可加装失电制动功能（Z） |
|||||||||||||
|
可加装光栅尺（G） |
||||||||||||||
|
可换装伺服电机（D） |
||||||||||||||
|
可加装防尘罩（F） |
||||||||||||||
