产品概述

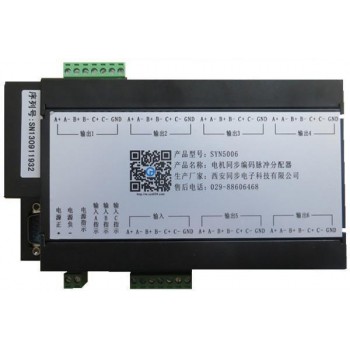

SYN5006-I型电机同步编码脉冲分配器是西安同步电子科技有限公司精心设计、自行研发生产的 款编码信号脉冲信号转换设备，将编码脉冲信号进行同步转换，向用户提供1路可以远距离传输的脉冲信号，可应用于电机同步控制、印刷、印染等编码器信号分多路的场合。
产品功能
1) 1路NPN或者HTL/TTL/422差分编码脉冲输入（如需NPN输入需与厂家提前说明）；
2) 可定制输入电压幅度（比如5V TTL脉冲输入转24V或者其他电平转换等）；
3) 1路HTL/TTL/422差分编码脉冲信号输出。
产品特点
a) 功耗小，可靠性高；
b) 可长期连续稳定工作；
c) 具有抖动小、隔离度高。
典型应用
1) 电机同步控制；
2) 印刷、印染等编码器信号分多路的场合；
3) 增量式编码器分配或测量系统。
技术指标
|
输入信号 |
编码脉冲信号 |
路数 |
1路 |
|
大频率 |
750 kHz |
||
|
电平 |
RS422/TTL/HTL（可选NPN） |
||
|
物理接口 |
凤凰端子 |
||
|
输出信号 |
编码脉冲信号 |
路数 |
1路 |
|
频率 |
与输入相同 |
||
|
电平 |
5V～30V(差分/单端输出) |
||
|
电流 |
30mA |
||
|
时延 |
<700ns |
||
|
环境特性 |
工作温度 |
-20℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
5V-30v dc，功率小于5W |
||
|
机箱尺寸 |
179 x 116 x 48 mm（长x宽x高） |
||
|
安装尺寸 |
标准导轨安装175 x 50 mm（长x宽） |
||
|
选件 |
根据客户要求定做类似产品 |
||
