产品概述

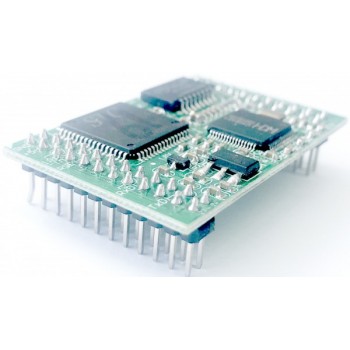

SYN2407F型工业 IEEE1588从时钟模块是由西安同步自行研发生产的 款PTP精密授时从核心模块。本PTP从时钟模块可搭配PTP主设备和普通交换机作为 整套精密时间同步系统，采用主从时钟方式，无需专用1588交换机，对时间信息进行编码，利用网络的对称性和延时测量技术，实现主从时间的同步。在系统的同步过程中，本模块接收主时钟端口发来的时间戳信息，系统据此计算出主从线路时间延迟及主从时间差，并利用该时间差调整本地时间，使从设备时间保持与主设备时间 致的频率与相位。
此PTP从时钟模块可从网络中解析IEEE1588网络精密时间协议，恢复时间信息和1PPS，精度可达30纳秒（RMS）。用户无需了解IEEE STD 1588V2的具体协议，可方便的嵌入用户设备中，实现PTP高精度授时，是 款使用方便，成本低廉，集成度高的PTP从时钟模块。
产品功能
1) 可通过串口或者网口或者UDP灵活配置相应参数。
2) 输出串口时间信息及1PPS时间参考信号；
3) 10M/100M自适应网口；
4) 支持P2P和E2E模式；
5) 支持标准的PTPv2，即IEEE STD 1588V2-2008网络对时协议，并可支持HTTP/UDP；
产品特点
a) 具有发指令动态补偿1PPS精度功能；
b) 具有通过UDP网络搜索IP及配置网络参数功能；
c) 具有WEB页面配置并保存PTP网络参数功能；
典型应用
1) 移动基站，智能电网时间同步，CMMB基站,数字电视数字广播；
2) 物联网时间同步，工业自动化时间同步，信号同步采集等。
技术指标
|
主要指标 |
PTP网口 |
路数 |
1路 |
|
以太网 |
10M/100M自适应，自带网络变压器 |
||
|
协议 |
IEEE1588-2008(PTPv2), IP4,TCP,HTTP,UDP |
||
|
同步精度 |
≤±30ns（RMS）（背靠背测试） |
||
|
1PPS输出 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
有效电平 |
上升沿 |
||
|
物理接口 |
插针 |
||
|
串口TOD输出 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
串口格式 |
RMC（UTC） |
||
|
物理接口 |
插针 |
||
|
串口配置 |
路数 |
1路 |
|
|
电平 |
TTL |
||
|
串口格式 |
自定义命令格式 |
||
|
物理接口 |
插针 |
||
|
网口配置 |
通过网口进行各种状态配置 |
||
|
环境特性 |
工作温度 |
-40℃～＋85℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-60℃～＋90℃ |
||
|
供电电源 |
5V直流供电，电流小于0.2A，功率小于1W |
||
|
板卡尺寸 |
48x32x15mm（ 大尺寸） |
||
|
选件 |
根据客户要求定做类似产品。 |
||
