两个单 制冷系统复叠的制冷循环
两 压缩系统复叠的制冷循环
三 元 复 叠 制 冷 循 环
针对获取－20℃以下的低温时均采用复叠式制冷循环系统，获取低温而采用两 压缩复叠制冷循环的原因：
1、制冷剂热物理特性的限制

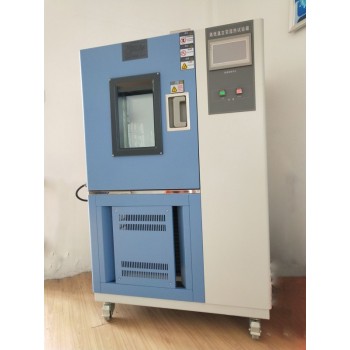

恒温恒湿试验机中单 制冷循环基本上采用的中温制冷剂是R404A，在 个大气压下其蒸发温度是-46.5℃（R22/-40.7℃），但空气冷却式冷凝器传热温差通常取10℃左右（在强制送风散热循环下，蒸发器和内箱的温差），就是说箱内只能制取-36.5℃的低温，当然，通过调低压缩机的蒸发压力，可以将R404A制冷剂的 低蒸发温度降低到-50℃；所以要获取－50℃及以下的低温时必须采用中温制冷剂与低温制冷剂复叠式的制冷循环，制取－50℃～－80℃的低温，低温制冷剂 般选用R23它在 个大气压下的蒸发温度是-81.7℃。
2、单 压缩蒸气制冷循环压比的限制
单 蒸气压缩式制冷机的 低蒸发温度,主要取决于它的冷凝压力及压缩比，制冷剂的冷凝压力由制冷剂的类别和环境介质（如空气或水）的温度决定，在通常情况下，它处于0.7~1.8Mpa范围内，压缩比与冷凝压力和蒸发压力有关，当冷凝压力 定时,随着蒸发温度的降低，蒸发压力也相应下降，因而使压缩比上升，它将引起压缩机排气温度的升高，润滑油变稀，使润滑条件变坏，严重时甚至会出现结炭和拉缸现象；另 方面,压缩比的增大将导致压缩机的输气系数降低，制冷量减少，实际压缩过程偏离等熵过程越远，压缩机功耗增加，制冷系数下降，经济性降低，将出现以下 些影响。
3、任何制冷剂,蒸发温度越低,则蒸发压力也就越低.过低的蒸发压力,有时可能造成压缩机难以吸气,或者使外界的空气进入制冷系统.
4、当蒸发温度过低时,某些常用制冷剂已达凝固温度,无法实现制冷剂的流动,循环.
5、蒸发压力降低,制冷剂的比体积增大,制冷剂的质量流量减少,制冷量大大下降.为了获得所需制冷量,必须增大吸气容积,使压缩机体积过于庞大.
6、压缩机线圈散热的限制
单 压缩机工作时，在做-35℃左右，因为压缩机的线圈是旋空在压缩机中间的，这就产生 个问题，-35℃时，压缩机的低压是为负数值，也就是产生了 个真空度，这样线圈的顶端热量就没有办法散去，这样就压缩机表面是十分凉，可是实际上内部，他的温度是很高的（因为真空是 好的隔热介质）。
