详细说明
导热油旋转接头可用于开炼机、密炼机、热轧辊、压延机、定型机、挤出机等设备。

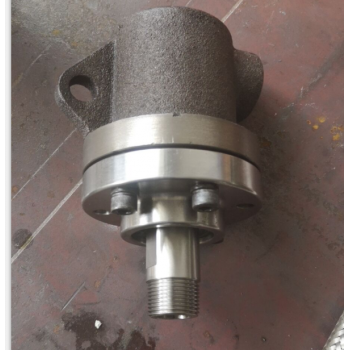

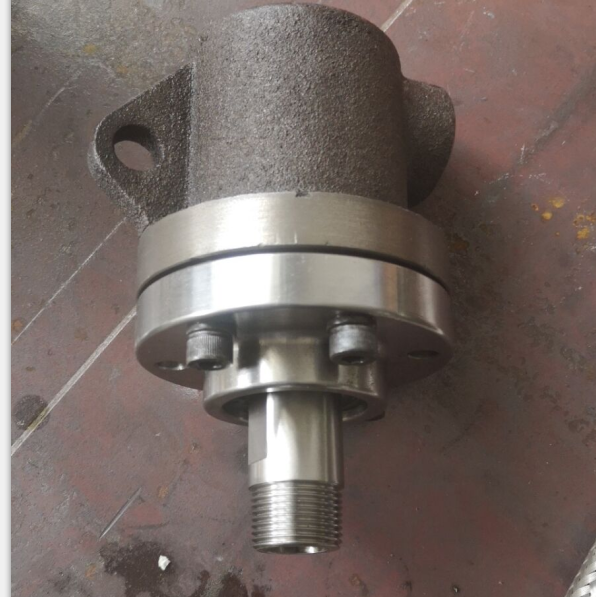

该导热油旋转接头，在中空的壳体的 端固定连接有开有液体通道的尾盖，壳体的另 端固定连接有中空的端盖，壳体及端盖的中空孔中可旋转地连接有外管，外管的外端从端盖中伸出，外管的圆周面上开有介质进口，外管与壳体之间设置有密封装置；导热油旋转接头密封装置包括球面密封的反球面环及球形端盖，反球面环的密封面为凸球面，球形端盖的密封面为凹球面，反球面环套装在外管外并且抵靠在外管上的凸环的 侧，球形端盖套装在外管外并且固定在壳体及端盖之间。
导热油旋转接头外管的介质进口开在凸环上。端盖与外管之间安装有导向环，导向环通过止转垫片固定在端盖上。壳体与外管之间安装有圆柱环，圆柱环通过圆柱销固定在壳体上。圆柱环与壳体的内台阶之间安装有弹簧。导热油旋转接头尾盖内固定有内管，内管贯穿在外管内。内管与尾盖之间设置有内管止松装置，内管止松装置包括与尾盖锥面配合的半分环，半分环由压环压紧固定在尾盖上。导热油旋转接头外管的外端通过法兰半分环安装有法兰。外管的外端加工有外螺纹。
该导热油旋转接头优点：取消了外管上设置的外球面，外管加工方便，可降低成本；密封环由带有凹球面密封面的密封环改为带有凸球面密封面的反球面环，成倍增加了球面承受密封压力的能力和使用寿命，防止了密封环碎裂的现象。
