参数

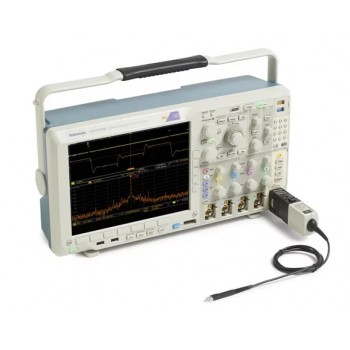

型号：MDO4054C 、MDO4024C、MDO4034C、MDO4104C
模拟通道：4
模拟通道带宽：500MHz
上升时间，典型 ：700ps
采样率（1个通道）：2.5GS/s
采样率（2个通道）：2.5GS/s
记录长度（1个通道）：20M
记录长度（2个通道）：20M
记录长度（4个通道）：20M
电源电压：100至 240V±10%
电源频率：50~ 60Hz±10%@100~ 240V±10%
400Hz±10% @ 115V±13%
电源电压：100 至 240 V ±10%
功耗 高 250W
外观尺寸：229x439x147mm
重量：5.5kg
性能指标
1、示波器4条模拟通道
1GHz、500MHz、350MHz和200MHz带宽型号
带宽可升 （ 高达1GHz）
高达 5GS/s采样率
所有通道上 20M记录长度
> 340,000wfm/s的 大波形捕获速率
标配无源电压探头，3.9pF 电容负载，1GHz或500MHz 模拟带宽
2、频谱分析仪（选配）频率范围 9kHz - 3GHz或9KHz- 6GHz
超宽捕获带宽 ≥1 GHz
频谱分析仪的时间同步捕获功能，支持模拟采集和数字采集
频率对时间、幅度对时间和相位对时间波形
3、任意函数发生器（选配）13种预 定义的波形类型
50MHz波形生成功能
128k任意波形发生器记录长度
250MS/s任意波形发生器采样率
4、逻辑分析仪（选配16条数字通道
所有通道上20M记录长度
60.6ps定时分辨率
5、协议分析仪（选配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429和音频标准等串行总线
6、数字电压表/频率计数器（产品注册后免费提供）
4位 AC RMS、DC和AC+DC RMS电压测量
5位频率测量
应用
嵌入式设计
在混合信号嵌入式系统上执行系统 调试，迅速发现和解决问题，包括当前 常见的串行总线和无线技术。
功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供 广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
EMI调试
确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。
无线调试
在使用蓝牙、802.11WiFi、ZigBee或某些其他无线技术时，MDO4000C可以查看整个系统，包括模拟信号、数字信号和RF信号，而且在时间上同步，了解其真实特点。在 次捕获中，捕获超宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11/ad）中的整个宽带频率范围。
教育
管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到 台仪器中，不需要管理多台仪器。集成频谱分析仪可以讲授高 无线技术课程，同时使要求的投资达到 小。全面升 能力可以在需求变化时或在预算允许时再增加功能。
制造测试和调试
规格和空间限制可能会给车间带来巨大影响。独 无二的六合 MDO4000C把多台仪器整合到 台小型仪器中， 大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
